کم وولٹیج کے سرکٹس کے لیے جنہیں آگ کی مخصوص نمائش کے دوران متحرک رہنے کی ضرورت ہوتی ہے، ایلومینیم PVC فائر ریزسٹنٹ پاور کیبل ایک ایلومینیم کنڈکٹر کو برقی موصلیت، آگ سے بچنے والی ایک وقف شدہ تہہ اور ایک PVC حفاظتی میان کے ساتھ جوڑتی ہے۔ اس کا مقصد ہنگامی بجلی کی تقسیم اور آگ کے تسلسل کے تقاضوں کے ساتھ دیگر سرکٹس کے لیے ہے۔
یہ رینج 1.5 mm² سے 1000 mm² تک کنڈکٹر کے سائز پر محیط ہے، کنڈکٹر کی مزاحمت کے لیے فراہم کردہ برقی ڈیٹا کے ساتھ، تنصیب کے مختلف حالات کے تحت وولٹیج اور ہم آہنگی کا سامنا کرنا پڑتا ہے۔ حتمی کیبل کا انتخاب سرکٹ کے بوجھ، راستے کی لمبائی، تنصیب کا طریقہ، قابل اجازت وولٹیج ڈراپ اور قابل اطلاق فائر سیفٹی ضروریات پر منحصر ہے۔
|
برائے نام کراس سیکشن (mm²) |
موصلیت کی موٹائی (ملی میٹر) |
میان کی موٹائی (ملی میٹر) |
تقریباً کیبل کا بیرونی قطر (ملی میٹر) |
کنڈکٹر ڈی سی مزاحمت (Ω/km)Al |
ٹیسٹ وولٹیج (kV/5 منٹ) |
ہوا میں ہم آہنگی (A) (الف) ال |
براہ راست دفن شدہ مٹی (A)-Al میں ہمپیسی |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

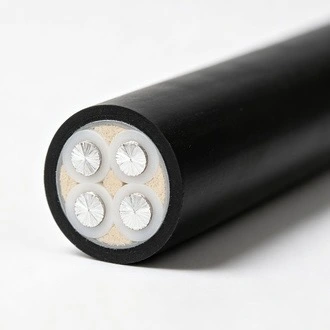

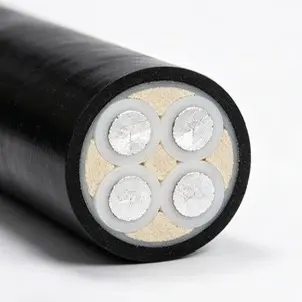

کیبل چار فعال تہوں کے ارد گرد بنائی گئی ہے جو عام آپریشن کے دوران اور مخصوص فائر ٹیسٹ کے حالات میں ایک ساتھ کام کرتی ہیں۔ ایلومینیم کنڈکٹر بجلی کا بوجھ اٹھاتا ہے، جبکہ موصلیت برقی علیحدگی فراہم کرتی ہے۔ آگ سے بچنے والی ایک سرشار پرت اعلی درجہ حرارت کے سامنے آنے پر سرکٹ کی حفاظت میں مدد کرتی ہے، اور PVC میان بیرونی حفاظتی سطح کو تشکیل دیتا ہے۔
ایلومینیم کو کرنٹ لے جانے والے موصل کے طور پر استعمال کیا جاتا ہے۔ تانبے کے مقابلے میں اس کی کم کثافت کیبل کے وزن اور ہینڈلنگ سے متعلق ہو سکتی ہے، خاص طور پر طویل کیبل کے راستوں پر۔ تاہم، ایلومینیم کنڈکٹرز کو مناسب سائز اور ہم آہنگ ختم کرنے والے اجزاء کی ضرورت ہوتی ہے۔ کنڈکٹر کراس سیکشن کو منتخب کرنے سے پہلے موجودہ صلاحیت، وولٹیج ڈراپ اور تنصیب کے حالات پر غور کیا جانا چاہیے۔
آگ سے بچنے والی پرت کا مقصد آگ کی مخصوص نمائش کے دوران برقی کور کو تھرمل تحفظ فراہم کرنا ہے۔ اس کے فنکشن کو شعلہ retardance سے ممتاز کیا جانا چاہئے: شعلہ retardant مواد کا مقصد بنیادی طور پر شعلے کے پھیلاؤ کو محدود کرنا ہوتا ہے، جب کہ آگ سے بچنے والی کیبل کی تعمیرات کا اندازہ فائر ٹیسٹ کے متعین حالات میں سرکٹ آپریشن کو برقرار رکھنے کے لیے کیا جاتا ہے۔
موصلیت کنڈکٹر کے ارد گرد مطلوبہ برقی علیحدگی فراہم کرتی ہے، جبکہ پی وی سی میان تیار کیبل کو ہینڈلنگ اور انسٹالیشن کے دوران عام بیرونی رابطے سے بچاتا ہے۔ ٹیبل میں دکھائی گئی موصلیت اور میان کی موٹائی کنڈکٹر کے سائز کے ساتھ مختلف ہوتی ہے اور کیبل کی جہتی تفصیلات کا حصہ بنتی ہے۔
آگ سے متعلقہ پاور سرکٹس کے لیے، کیبل کی کارکردگی کا اندازہ صرف شعلہ مزاحمت سے نہیں کیا جا سکتا۔ برقی تسلسل، موصلیت کی حالت، کنڈکٹر کی مزاحمت اور فائر ٹیسٹ کے قابل اطلاق حالات سب پر ایک ساتھ غور کرنے کی ضرورت ہے۔ فراہم کردہ مصنوعات کا ڈیٹا 3.5 kV/5 منٹ ٹیسٹ وولٹیج کی وضاحت کرتا ہے اور ہوا اور براہ راست دفن مٹی میں تنصیب کے لیے الگ کرنٹ لے جانے والی اقدار فراہم کرتا ہے۔
فراہم کردہ پروڈکٹ کی معلومات 750 °C ٹیسٹ کی حالت کے تحت 90 منٹ کی آگ مزاحمتی کارکردگی کی وضاحت کرتی ہے۔ اس قدر کو ایک عالمگیر بیان کے بجائے مخصوص کیبل کی تعمیر اور جانچ کے طریقہ کار سے وابستہ ٹیسٹ کے نتیجے کے طور پر سمجھا جانا چاہیے کہ کیبل ہر حقیقی آگ کے تحت اسی مدت کے لیے طاقت برقرار رکھے گی۔ پروجیکٹ کی منظوری قابل اطلاق ٹیسٹ رپورٹ اور مقامی فائر سیفٹی تقاضوں پر مبنی ہونی چاہیے۔
کنڈکٹر ڈی سی مزاحمت قابل اطلاق ایلومینیم کنڈکٹر سائز کے لیے تکنیکی جدول میں درج ہے۔ امپیسٹی کے اعداد و شمار ہوا اور براہ راست دفن شدہ مٹی میں تنصیب کے لیے الگ سے فراہم کیے جاتے ہیں کیونکہ تنصیب کے حالات کے ساتھ گرمی کی کھپت بدل جاتی ہے۔ اصل کیبل کے سائز میں محیط درجہ حرارت، کیبل گروپنگ، تدفین کے حالات، راستے کی لمبائی اور قابل اجازت وولٹیج ڈراپ پر بھی غور کرنے کی ضرورت پڑ سکتی ہے۔
درج کردہ 3.5 kV/5 منٹ کی قیمت فراہم کردہ پروڈکٹ ڈیٹا میں مخصوص ٹیسٹ وولٹیج اور مدت کی نمائندگی کرتی ہے۔ وولٹیج ٹیسٹنگ کا استعمال موصلیت کا نظام جانچنے کے لیے طے شدہ ٹیسٹ حالت کے تحت کیا جاتا ہے۔ پروڈکٹ کی دستاویزات اور قابل اطلاق مینوفیکچرنگ اسٹینڈرڈ کا جائزہ لیا جانا چاہیے جب کیبل پروجیکٹ کی منظوری کے لیے جمع کروائی جائے۔
کیبل کا انتخاب بجلی کے بوجھ سے شروع ہونا چاہیے اور پھر تنصیب کے اصل ماحول کے خلاف جانچ پڑتال کی جانی چاہیے۔ ہنگامی اور آگ سے متعلقہ سرکٹس کے لیے، کیبل کو آرڈر کرنے سے پہلے آگ کی مزاحمت کی مطلوبہ مدت اور قابل اطلاق تعمیراتی تقاضوں کی بھی نشاندہی کی جانی چاہیے۔
برائے نام کراس سیکشن آپریٹنگ کرنٹ، وولٹیج ڈراپ اور انسٹالیشن کے حالات کے مطابق منتخب کیا جانا چاہیے۔ لمبی دوری کے سرکٹس کے لیے، وولٹیج ڈراپ ایک اہم سائز کا عنصر بن سکتا ہے یہاں تک کہ جب کنڈکٹر کی کرنٹ لے جانے کی صلاحیت کافی ہو۔ لہٰذا حتمی انتخاب مکمل سرکٹ ڈیزائن پر مبنی ہونا چاہیے نہ کہ تنہائی پر۔
جب کیبل ٹرے یا دیگر کھلے راستوں میں نصب کیا جاتا ہے تو، گرمی کی کھپت، کیبل کی جگہ، محیطی درجہ حرارت اور بھری ہوئی کیبلز کی تعداد قابل اجازت کرنٹ کو متاثر کر سکتی ہے۔ ٹیبل میں ہوا کی گنجائش کی قدریں پروڈکٹ کا حوالہ ڈیٹا فراہم کرتی ہیں اور ان کا اطلاق متعلقہ تنصیب کے معیار کے ساتھ کیا جانا چاہیے۔
براہ راست تدفین یا زیر زمین کیبل خندق کی تنصیب کے لیے، مٹی کے حرارتی حالات، تدفین کی گہرائی، کیبل کی جگہ، نکاسی آب اور مکینیکل تحفظ پر غور کیا جانا چاہیے۔ ٹیبل میں براہ راست دفن شدہ ampacity قدریں تنصیب کے لیے مخصوص حوالہ اقدار ہیں اور ان کو پراجیکٹ کے لیے مخصوص کیبل کیلکولیشن کے متبادل کے طور پر نہیں سمجھا جانا چاہیے۔
ایلومینیم کنڈکٹرز کو ٹرمینلز، لگز یا کنیکٹرز کا استعمال کرتے ہوئے منسلک کیا جانا چاہیے جو ایلومینیم کنڈکٹرز اور مخصوص برقی بوجھ کے لیے موزوں ہوں۔ کنڈکٹر کی درست تیاری اور کمپریشن جوائنٹ میں اہم ہے کیونکہ غلط طریقے سے تیار شدہ ختم ہونے سے رابطہ کی اضافی مزاحمت اور مقامی حرارت پیدا ہو سکتی ہے۔
ایلومینیم پی وی سی فائر ریزسٹنٹ پاور کیبل کو کم وولٹیج ڈسٹری بیوشن سرکٹس کے لیے مخصوص کیا جا سکتا ہے جہاں آگ کی متعین حالت کے دوران برقی سروس جاری رکھنا پروجیکٹ کی ضرورت کا حصہ ہے۔ عام ایپلی کیشنز میں منتخب ہنگامی پاور سرکٹس، آگ سے متعلقہ برقی بوجھ، عوامی عمارتیں، صنعتی سہولیات اور زیر زمین تقسیم کے راستے شامل ہیں۔
کیبل کو نامزد ہنگامی پاور سرکٹس کے لیے استعمال کیا جا سکتا ہے جہاں کیبل سسٹم کو آگ لگنے کے دوران ایک مخصوص مدت کے لیے سرکٹ آپریشن کو برقرار رکھنے کی ضرورت ہوتی ہے۔ آگ کے خلاف مزاحمت کی مطلوبہ سطح کی تصدیق پروجیکٹ کے ڈیزائن اور قابل اطلاق مقامی ضوابط سے ہونی چاہیے۔
ایپلی کیشنز میں ہسپتالوں، سکولوں، تجارتی عمارتوں اور دیگر سہولیات میں منتخب پاور سرکٹس شامل ہو سکتے ہیں جہاں ہنگامی برقی نظام نصب ہیں۔ آیا کسی خاص کیبل کی تعمیر کی ضرورت ہے اس کا انحصار عمارت کے ڈیزائن، آگ کی حکمت عملی اور قابل اطلاق الیکٹریکل اور فائر کوڈز پر ہے۔
فیکٹریوں اور صنعتی سہولیات میں، کیبل کو ہنگامی تقسیم، آگ سے متعلقہ آلات اور دیگر کم وولٹیج سرکٹس کے لیے سمجھا جا سکتا ہے جہاں ایک ایلومینیم کنڈکٹر اور فائر پرفارمنس کی وضاحت کی ضرورت ہوتی ہے۔ کیبل کا سائز بجلی کے بوجھ اور تنصیب کے راستے سے مماثل ہونا چاہئے۔
دستیاب بڑے کنڈکٹر کے سائز کو زیر زمین تقسیم کے راستوں اور کیبل خندقوں کے لیے سمجھا جا سکتا ہے جہاں تنصیب کا ڈیزائن اس کیبل کی تعمیر کی اجازت دیتا ہے۔ تنصیب سے پہلے تدفین کے حالات، مکینیکل تحفظ اور تھرمل کھپت کی جانچ کی جانی چاہیے۔

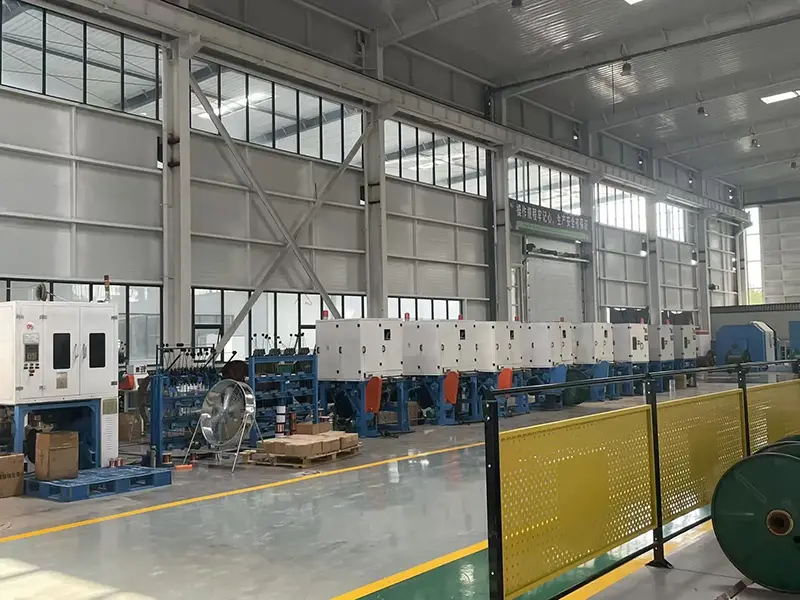

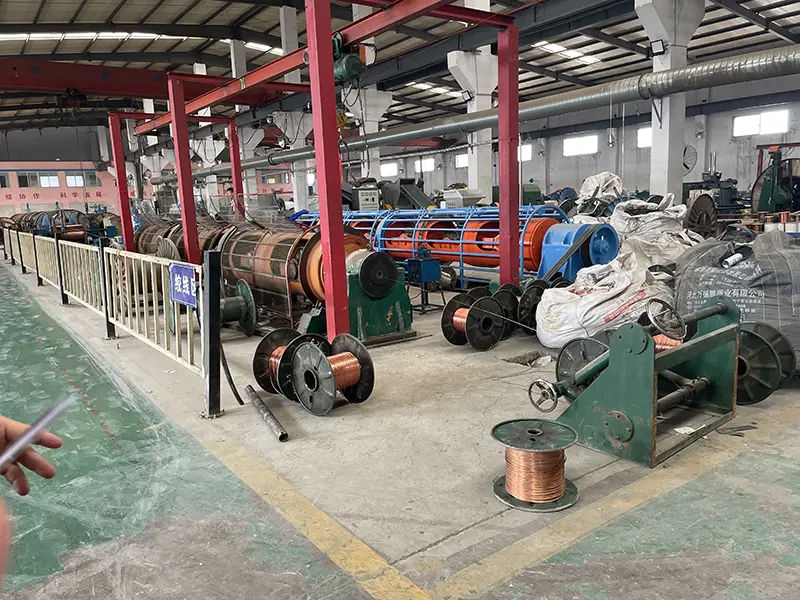

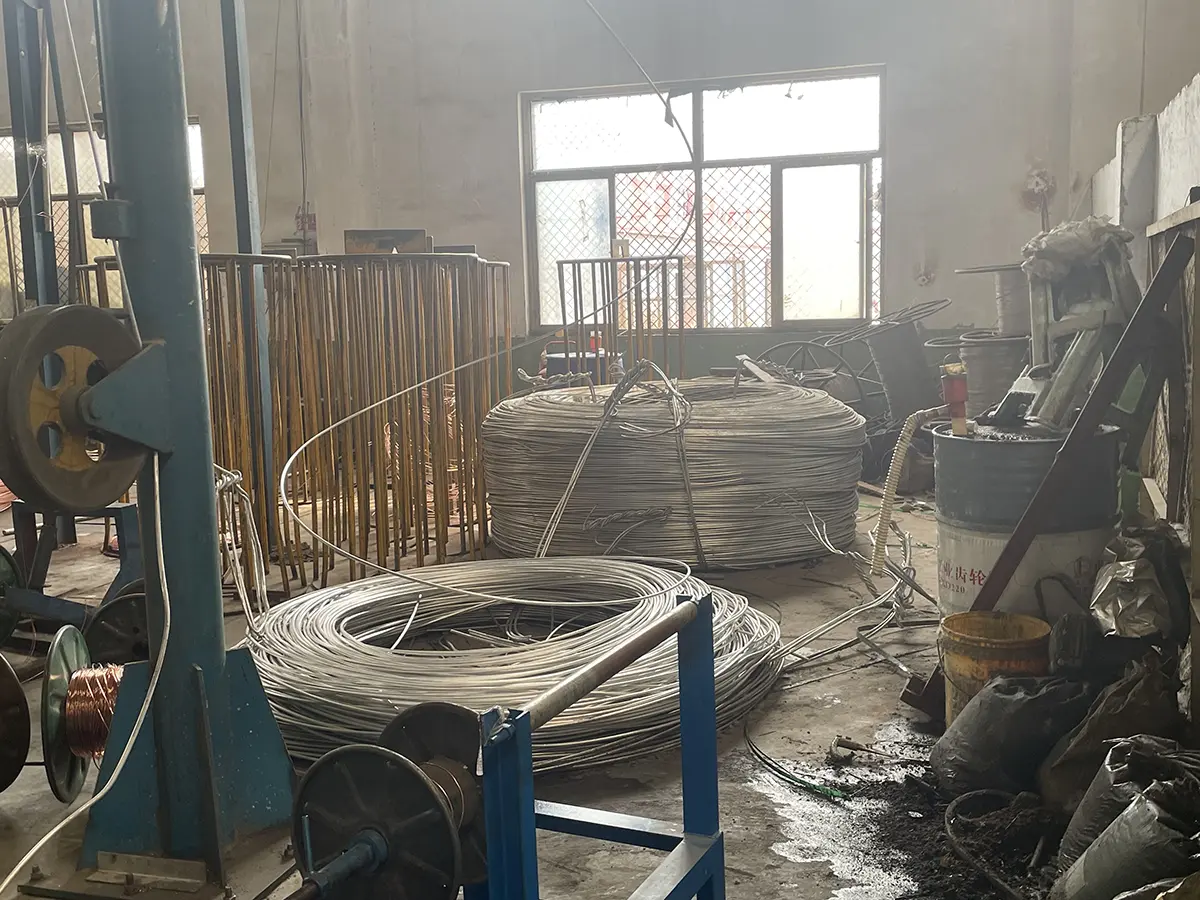

Qiancheng کیبل اپنی کیبل پروڈکشن ورکشاپس اور جانچ کی سہولیات چلاتی ہے۔ مینوفیکچرنگ کے عمل میں کنڈکٹر پروسیسنگ، موصلیت کا اخراج، آگ سے بچنے والی پرت کا اطلاق اور بیرونی میان کا اخراج شامل ہے۔ متعلقہ پروڈکشن اور معائنہ کے ریکارڈ تیار کیبل کے طول و عرض اور برقی خصوصیات کو کنٹرول کرنے کی بنیاد فراہم کرتے ہیں۔

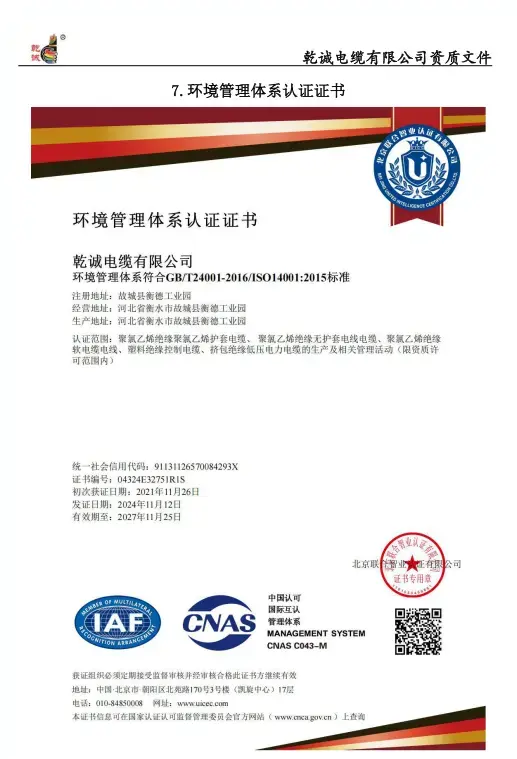

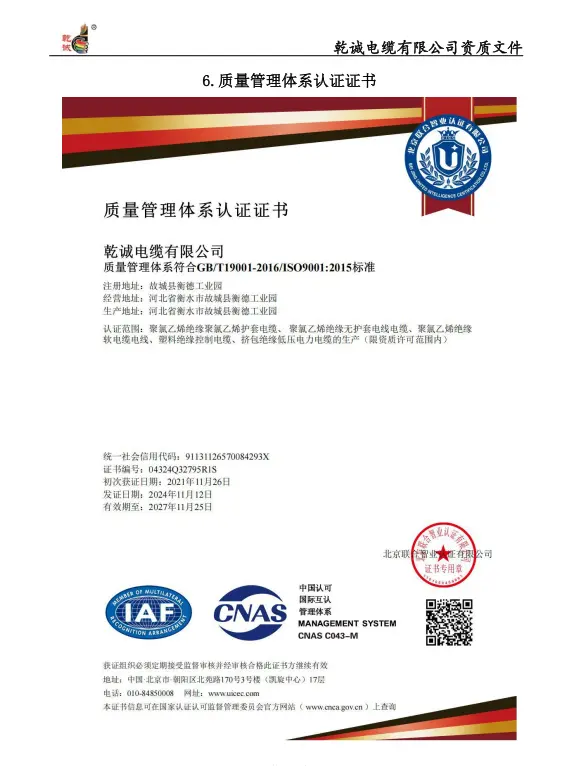

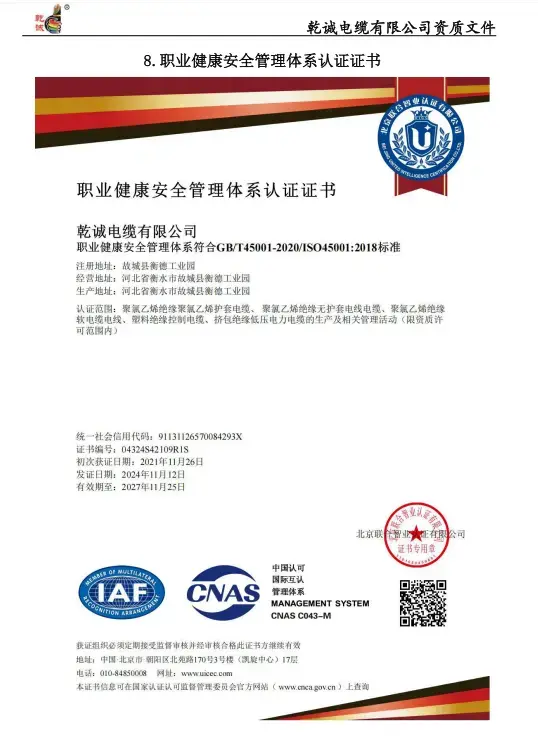

Qiancheng کیبل کے پاس ISO9001 کوالٹی مینجمنٹ، ISO14001 ماحولیاتی انتظام اور ISO45001 پیشہ ورانہ صحت اور حفاظت کے سرٹیفیکیشن کے ساتھ ایک قومی صنعتی کیبل پروڈکشن لائسنس ہے۔ یہ دستاویزات کمپنی کے پیداواری اور انتظامی نظام کے بارے میں معلومات فراہم کرتی ہیں اور سپلائر کی اہلیت کے دوران ان کا جائزہ لیا جا سکتا ہے۔
پراجیکٹ کی خریداری کے لیے، کیبل کو صرف پروڈکٹ کے نام سے منتخب کرنے کے بجائے اصل الیکٹریکل اور فائر سیفٹی تفصیلات کے مطابق چیک کیا جانا چاہیے۔ کوٹیشن یا تکنیکی جمع کرانے کی درخواست کرتے وقت درج ذیل معلومات کارآمد ہیں: مطلوبہ کنڈکٹر کراس سیکشن، آپریٹنگ وولٹیج، لوڈ کرنٹ، کیبل کی لمبائی، تنصیب کا طریقہ، محیطی یا مٹی کے حالات، کیبل گروپنگ، قابل اجازت وولٹیج ڈراپ اور فائر ٹیسٹ کی مطلوبہ حالت۔
جہاں تعمیراتی منصوبے کے لیے کیبل جمع کرائی جا رہی ہے، خریدار قابل اطلاق تکنیکی ڈیٹا، ٹیسٹ دستاویزات اور قابلیت کے سرٹیفکیٹس کی بھی درخواست کر سکتا ہے۔ یہ پیداوار اور تنصیب سے پہلے منتخب تعمیر اور ٹیسٹ کی ضروریات کو جانچنے کی اجازت دیتا ہے۔
فائر ریزسٹنس کا تعلق کیبل سرکٹ کی قابلیت سے ہے کہ وہ فائر ٹیسٹ کے متعین حالات کے تحت ایک مخصوص مدت تک کام جاری رکھے۔ شعلہ ریٹارڈنسی بنیادی طور پر کیبل کے ساتھ شعلے کے پھیلاؤ کو محدود کرنے سے متعلق ہے۔ ایک کیبل میں شعلہ مزاحمتی خصوصیات ہوسکتی ہیں بغیر اسی آگ مزاحمتی کارکردگی کے لیے درجہ بندی کیے گئے ہیں۔
ایلومینیم کم وولٹیج بجلی کی تقسیم کے لیے کم کثافت کنڈکٹر کا اختیار فراہم کرتا ہے۔ یہ متعلقہ ہو سکتا ہے جہاں کیبل کے وزن اور ہینڈلنگ پر غور کیا جائے۔ چونکہ ایلومینیم میں تانبے سے مختلف الیکٹریکل اور کنکشن کی خصوصیات ہیں، کنڈکٹر کی سائزنگ اور ختم ہونے والے اجزاء کو اسی کے مطابق منتخب کیا جانا چاہئے۔
فراہم کردہ پروڈکٹ کی معلومات 750 °C ٹیسٹ کی حالت میں 90 منٹ بتاتی ہے۔ یہ مخصوص کیبل کی تعمیر کے لیے متعین ٹیسٹ شرط سے مراد ہے۔ اسے ہر حقیقی آگ میں سرکٹ کی یکساں کارکردگی کی ضمانت کے طور پر نہیں سمجھا جانا چاہئے کیونکہ اصل نتائج تنصیب، آگ کی نمائش اور قابل اطلاق ٹیسٹ کے طریقہ کار پر منحصر ہوتے ہیں۔
انتخاب میں لوڈ کرنٹ، وولٹیج ڈراپ، کیبل کی لمبائی، تنصیب کا طریقہ، محیط حالات، کیبل گروپنگ اور مطلوبہ فائر پرفارمنس لیول پر غور کرنا چاہیے۔ جدول میں درج ampacity اقدار ہوا اور براہ راست دفن شدہ مٹی میں تنصیب کے لیے حوالہ ڈیٹا فراہم کرتی ہیں۔
پروڈکٹ کے ڈیٹا میں براہ راست دفن شدہ مٹی کے لیے ampacity اقدار شامل ہیں۔ کیبل کی تعمیر، تدفین کے حالات، مکینیکل تحفظ، مٹی کی حرارتی خصوصیات اور قابل اطلاق تنصیب کی ضروریات کے مطابق اصل موزوں ہونے کی تصدیق ہونی چاہیے۔
ٹرمینل یا کنیکٹر ایلومینیم کنڈکٹرز اور مخصوص بوجھ کے لیے موزوں ہونا چاہیے۔ قابل اعتماد برقی کنکشن کو برقرار رکھنے اور ضرورت سے زیادہ رابطے کی مزاحمت یا مقامی حرارتی نظام سے بچنے کے لیے کنڈکٹر کی مناسب تیاری اور کمپریشن ضروری ہے۔
پراجیکٹ کی ضروریات پر منحصر ہے، تکنیکی ڈیٹا، مصنوعات کی جانچ کی دستاویزات اور کمپنی کی اہلیت کے سرٹیفکیٹ فراہم کنندہ اور مصنوعات کی جانچ کے لیے فراہم کیے جا سکتے ہیں۔ آگ سے متعلقہ درخواستوں کے لیے، منظوری سے پہلے متعلقہ فائر ٹیسٹ دستاویزات کا پروجیکٹ کی تفصیلات کے ساتھ جائزہ لیا جانا چاہیے۔
