کیاانچینگکم وولٹیج بجلی کی تقسیم اور آلات کے کنکشن کے لیے 0.6/1kV کی درجہ بندی کی گئی کم وولٹیج پاور کیبلز فراہم کرتا ہے۔ رینج میں XLPE، PVC اور قابل اطلاق خصوصی موصلیت یا شیتھنگ کے اختیارات کے ساتھ تانبے اور ایلومینیم کنڈکٹر کی تعمیرات شامل ہیں۔ منصوبے پر منحصر ہے، عمارتوں، صنعتی سہولیات، بنیادی ڈھانچے کے منصوبوں اور قابل تجدید توانائی کے نظاموں میں فکسڈ تنصیب کے لیے کیبلز کو سنگل کور یا ملٹی کور کنفیگریشن میں فراہم کیا جا سکتا ہے۔
انتخاب کے اہم عوامل میں کنڈکٹر میٹریل، کنڈکٹر کراس سیکشن، کور کی تعداد، موصلیت اور میان کی تعمیر، تنصیب کا طریقہ اور سرکٹ کا برقی بوجھ شامل ہیں۔ اضافی آگ کی کارکردگی کی ضروریات کے ساتھ ایپلی کیشنز کے لئے، قابل اطلاق شعلہ retardant، آگ مزاحم یا کم دھواں کے اختیارات کو مطلوبہ تفصیلات اور تنصیب کے ماحول کے مطابق منتخب کیا جا سکتا ہے.
| پروڈکٹ کا نام | تفصیلات دستیاب ہیں۔ | وولٹیج کی درجہ بندی | کنفیگریشنز |
|---|---|---|---|

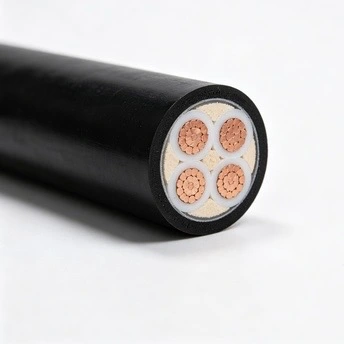

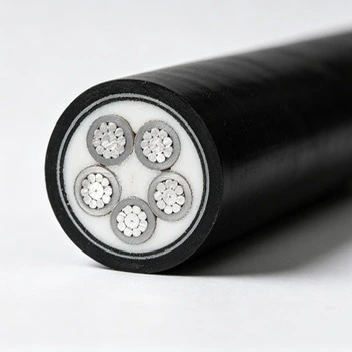

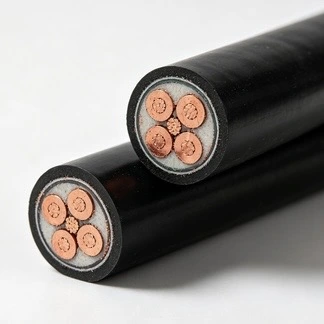

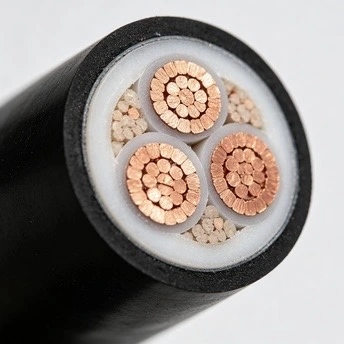

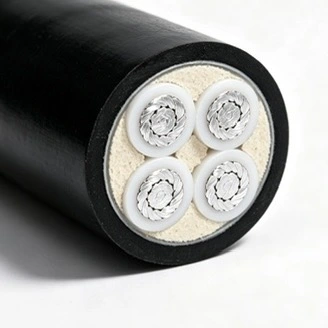

| کم وولٹیج پاور کیبلز | Cu/Al XLPE، FR، LSZH، PVC موصل | 0.6/1kV | سنگل کور / ملٹی کور، کاپر یا ایلومینیم کنڈکٹر |
کاپر اور ایلومینیم کنڈکٹر مختلف برقی اور تنصیب کی ضروریات کے لیے دستیاب ہیں۔ تانبے کو عام طور پر منتخب کیا جاتا ہے جہاں اعلی چالکتا اور زیادہ کنڈکٹر لچک کی ضرورت ہوتی ہے، جبکہ ایلومینیم مناسب پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے کنڈکٹر کے وزن اور مادی لاگت کو کم کر سکتا ہے۔ حتمی کنڈکٹر کراس سیکشن کا تعین کرنٹ لے جانے والی ضروریات، تنصیب کی شرائط، قابل اجازت وولٹیج ڈراپ اور قابل اطلاق معیارات کے مطابق کیا جانا چاہیے۔
XLPE موصلیت عام طور پر کم وولٹیج پاور ٹرانسمیشن کے لیے استعمال ہوتی ہے کیونکہ اس کی برقی موصلیت کی خصوصیات اور روایتی پی وی سی موصلیت کے مقابلے میں زیادہ مسلسل آپریٹنگ درجہ حرارت ہے۔ قابل اطلاق کیبل تعمیرات کے لیے، کنڈکٹر آپریٹنگ درجہ حرارت مخصوص حالات کے تحت 90°C تک پہنچ سکتا ہے، جبکہ متعلقہ XLPE موصلیت کے نظام کے لیے شارٹ سرکٹ کا درجہ حرارت 250°C تک پہنچ سکتا ہے۔
PVC-موصل تعمیرات ایپلی کیشنز کے لیے بھی دستیاب ہیں جہاں مطلوبہ برقی، مکینیکل اور ماحولیاتی حالات موزوں ہوں۔ XLPE، PVC، فائر پرفارمنس اور کم دھواں والی تعمیرات کے درمیان انتخاب صرف مواد کی قسم کے بجائے تنصیب کے ماحول پر مبنی ہونا چاہیے۔
سنگل کور کیبلز عام طور پر اعلی کرنٹ سرکٹس اور تنصیب کے مخصوص انتظامات کے لیے استعمال ہوتی ہیں، جبکہ ملٹی کور کیبلز ایک ہی کیبل اسمبلی میں متعدد سرکٹس کی تقسیم کو آسان بنا سکتی ہیں۔ عام کنفیگریشنز میں سنگل کور اور 2-کور سے 5-کور تعمیرات شامل ہیں، جو مخصوص پروڈکٹ کی تفصیلات کے تابع ہیں۔
ان تنصیبات کے لیے جہاں آگ کا رویہ اور دھواں پیدا کرنا ڈیزائن کے اہم امور ہیں، Qiancheng قابل اطلاق FR اور LSZH کیبل کے اختیارات فراہم کر سکتا ہے۔ شعلہ retardant یا آگ سے بچنے والی تعمیرات کو مطلوبہ آگ کی کارکردگی کی سطح اور پروجیکٹ کی تفصیلات کے مطابق منتخب کیا جانا چاہیے، جبکہ LSZH تعمیرات کو عام طور پر بند یا عوامی ماحول کے لیے سمجھا جاتا ہے جہاں دھوئیں اور ہالوجن کے اخراج کو کنٹرول کرنے کی ضرورت ہوتی ہے۔
یہ اختیارات قابل تبادلہ نہیں ہیں۔ ایک شعلہ روکنے والی کیبل، آگ سے بچنے والی کیبل اور ایک LSZH کیبل کارکردگی کے مختلف تقاضوں کو پورا کرتی ہے، اس لیے مطلوبہ تعمیر کی تصدیق قابل اطلاق پراجیکٹ کے معیار، تنصیب کے ماحول اور جانچ کی ضروریات کے خلاف کی جانی چاہیے۔
قابل اطلاق معیار کیبل کی تعمیر اور پروجیکٹ کی ضروریات پر منحصر ہے۔ مصنوعات کی رینج متعلقہ چینی، بین الاقوامی اور علاقائی معیارات کے مطابق تیار اور جانچ کی جا سکتی ہے، بشمول قابل اطلاق مصنوعات کے لیے درج ذیل معیارات:
| معیاری / سرٹیفیکیشن | تفصیلات |
|---|---|
| چینی معیاری | GB/T 12706-2020 |
| بین الاقوامی معیار | IEC 60502 |
| یورپی معیار | HD 620 |
| برطانوی معیار | بی ایس 7870 |
| فائر سیفٹی کے معیارات | NF C32-320, IEC 60332 |
شپمنٹ سے پہلے، قابل اطلاق مصنوعات کیبل کی اہم خصوصیات کا احاطہ کرتے ہوئے معیار کے معائنہ سے گزرتی ہیں۔ عام جانچ میں موصل کی مزاحمت، موصلیت کے طول و عرض اور برقی برداشت کی کارکردگی شامل ہے۔ سی ای سرٹیفیکیشن اور متعلقہ ٹیسٹ رپورٹس قابل اطلاق پروڈکٹس کے لیے فراہم کی جا سکتی ہیں جہاں منزل کی مارکیٹ یا پروجیکٹ دستاویزات کی ضرورت ہو۔
کم وولٹیج پاور کیبل بجلی کی تقسیم اور آلات کے کنکشن کے لیے استعمال کی جاتی ہے جہاں سسٹم وولٹیج قابل اطلاق 0.6/1kV ریٹنگ کے اندر آتا ہے۔ عام ایپلی کیشنز میں شامل ہیں:
کیبل کی مناسب تفصیلات کا تعین حقیقی برقی اور تنصیب کے حالات سے کیا جانا چاہیے۔ کلیدی عوامل میں ضروری کرنٹ لے جانے کی صلاحیت، کنڈکٹر میٹریل، کنڈکٹر کراس سیکشن، کور کی تعداد، وولٹیج ڈراپ، انسٹالیشن کا طریقہ، محیط درجہ حرارت اور آگ یا دھوئیں کی مطلوبہ کارکردگی شامل ہیں۔
زیر زمین، ڈکٹ، انڈور یا آؤٹ ڈور انسٹالیشن کے لیے، کیبل کی تعمیر کو متعلقہ مکینیکل، تھرمل اور ماحولیاتی حالات کے لیے بھی چیک کیا جانا چاہیے۔ جہاں کوئی پروجیکٹ کسی خاص معیار یا سرٹیفیکیشن کی وضاحت کرتا ہے، وہاں آرڈر دینے سے پہلے کیبل کے ڈیزائن اور دستیاب ٹیسٹ دستاویزات کی تصدیق ہونی چاہیے۔
کیاانچینگ مطلوبہ ایپلی کیشن کے لیے مناسب کم وولٹیج کیبل کی تفصیلات کا تعین کرنے میں مدد کے لیے مطلوبہ وولٹیج، کنڈکٹر مواد، بنیادی ترتیب، تنصیب کے طریقہ کار اور قابل اطلاق معیار کا جائزہ لے سکتا ہے۔
