کیاانچینگ ایلومینیم پیویسی موصل فلیٹ وائرکم وولٹیج پاور ڈسٹری بیوشن کے لیے ڈیزائن کیا گیا ہے جہاں عملی روٹنگ، کم کنڈکٹر کا وزن، تنصیب کی کارکردگی اور قابل اعتماد موصلیت اہم ہیں۔ فلیٹ ڈھانچے، اعلیٰ پاکیزگی والے ایلومینیم کنڈکٹر، اور ڈبل لیئر پی وی سی تحفظ کے ساتھ، یہ سول اور ہلکی صنعتی ایپلی کیشنز کے لیے وائرنگ کا عملی آپشن فراہم کرتا ہے۔
صحیح برقی تار کا انتخاب کنڈکٹر کے مواد کا موازنہ کرنے سے زیادہ کی ضرورت ہے۔ تنصیب کی جگہ، ریٹیڈ وولٹیج، مکینیکل تحفظ، کیبل کا وزن، آپریٹنگ درجہ حرارت، اور ایپلیکیشن کے حالات سبھی طویل مدتی وائرنگ کی کارکردگی کو متاثر کرتے ہیں۔ ایلومینیم پی وی سی انسولیٹڈ فلیٹ وائر ایک ہلکے وزن والے ایلومینیم کنڈکٹر کو پی وی سی موصلیت اور فلیٹ کیبل کنفیگریشن کے ساتھ جوڑتا ہے، یہ خاص طور پر مفید بناتا ہے جہاں وائرنگ کی جگہ محدود ہو یا بڑی مقدار میں کم وولٹیج کیبل کی ضرورت ہو۔
مندرجات کا جدول
ایلومینیم پیویسی موصل فلیٹ وائر کیا ہے؟
ایلومینیم پیویسی موصل فلیٹ تار کہاں استعمال کیا جا سکتا ہے؟
آپ کو صحیح فلیٹ تار کا انتخاب کیسے کرنا چاہئے؟
ایلومینیم پیویسی فلیٹ وائر تفصیلات کا موازنہ
تنصیب کے دوران کیا خیال کیا جانا چاہئے؟
کیاانچینگ ایلومینیم پیویسی موصل فلیٹ تار کیوں منتخب کریں؟

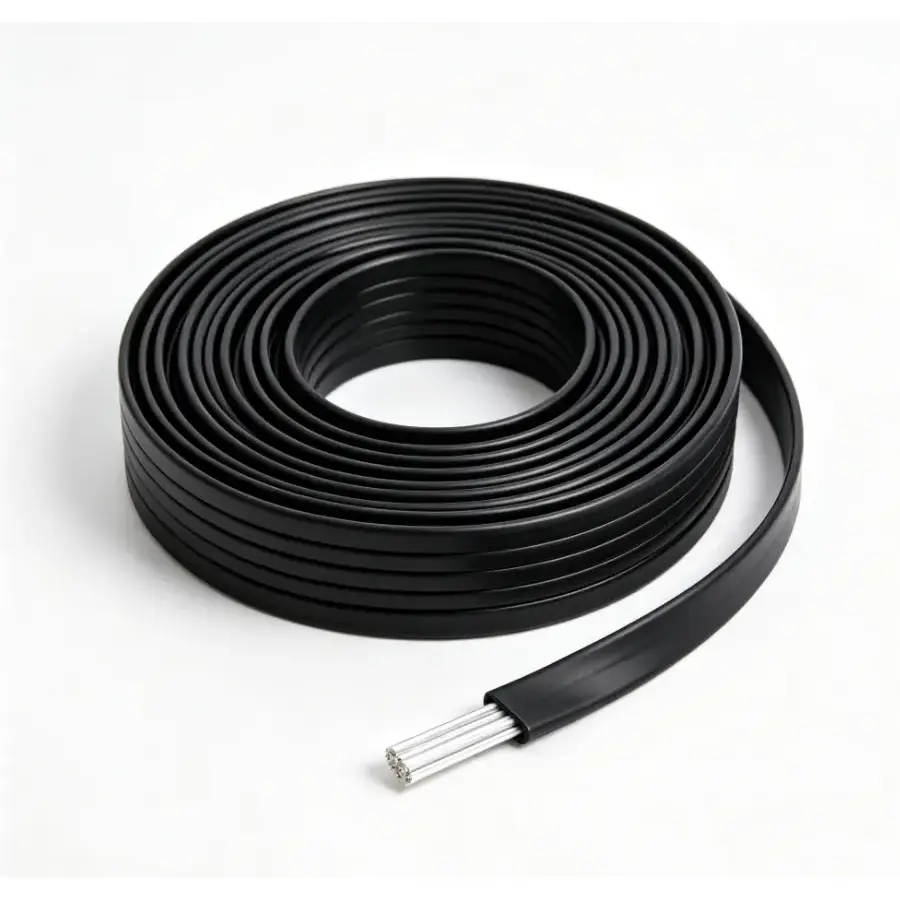

ایلومینیم پیویسی موصل فلیٹ وائر کیا ہے؟
ایلومینیم پی وی سی انسولیٹڈ فلیٹ وائر ایک کم وولٹیج برقی کیبل ہے جو ایلومینیم کنڈکٹر کو پی وی سی موصلیت اور پیویسی بیرونی میان کے ساتھ جوڑتی ہے۔ روایتی گول کیبلز کے برعکس، اس کے کور فلیٹ کنفیگریشن میں ترتیب دیئے گئے ہیں، جو محدود تنصیب والے علاقوں میں روٹنگ کو آسان بنا سکتے ہیں۔
کیاانچینگ کی مصنوعات کی شناخت ماڈل BLVVB کے طور پر کی گئی ہے اور اس میں اعلیٰ طہارت والا ایلومینیم کنڈکٹر استعمال کیا گیا ہے۔ مطلوبہ تفصیلات پر منحصر ہے، کنڈکٹر کو ایک ٹھوس سنگل ایلومینیم کنڈکٹر یا پھنسے ہوئے ایلومینیم کنڈکٹر کے طور پر تیار کیا جا سکتا ہے۔ پروڈکٹ 2- یا 3 کور فلیٹ انتظامات میں دستیاب ہے، کنڈکٹر کراس سیکشنز 2.5mm² سے 10mm² تک ہیں۔
پی وی سی موصلیت اور میان مخصوص آپریٹنگ حالات کے اندر بجلی کی موصلیت اور عام نمی، کھرچنے اور ماحولیاتی نمائش کے خلاف بنیادی تحفظ فراہم کرتے ہیں۔ یہ کیبل کو مختلف ہلکے کم وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں بناتا ہے۔
متبادل کا جائزہ لینے والے خریداروں کے لیے، PVC موصل فلیٹ تانبے کے تار پر بھی غور کیا جا سکتا ہے جب زیادہ برقی چالکتا ترجیح ہو۔
کلیدی وضاحتیں کیا ہیں؟
کیبل کو منتخب کرنے سے پہلے تکنیکی خصوصیات کا ہمیشہ جائزہ لیا جانا چاہیے کیونکہ کنڈکٹر کا سائز، وولٹیج کی درجہ بندی، تنصیب کا طریقہ، اور ماحولیاتی حالات براہ راست درخواست کی مناسبیت کو متاثر کرتے ہیں۔
| پیرامیٹر | تفصیلات | عملی اہمیت |
|---|---|---|
| پروڈکٹ ماڈل | بی ایل وی وی بی | ایلومینیم پیویسی موصل فلیٹ وائر کنفیگریشن کی شناخت کرتا ہے۔ |
| موصل کا مواد | اعلی طہارت ایلومینیم | کم وولٹیج وائرنگ کے لیے ہلکا پھلکا کنڈکٹر حل فراہم کرتا ہے۔ |
| کنڈکٹر کراس سیکشن | 2.5mm²–10mm² | منصوبے کے بوجھ اور تنصیب کی ضروریات کے مطابق انتخاب کی اجازت دیتا ہے۔ |
| بنیادی انتظام | 2–3 کور | عام کم وولٹیج پاور ڈسٹری بیوشن کنفیگریشنز کے لیے موزوں ہے۔ |
| موصلیت | پیویسی | کنڈکٹر کے ارد گرد برقی موصلیت فراہم کرتا ہے |
| میان | پیویسی فلیٹ میان | اضافی مکینیکل اور ماحولیاتی تحفظ فراہم کرتا ہے۔ |
| شرح شدہ وولٹیج | 300/500V | مخصوص کم وولٹیج ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ |
| موصلیت مزاحمت | ≥5MΩ·km 20°C پر | مخصوص ٹیسٹ کی حالت کے تحت موصلیت کی کارکردگی کی نشاندہی کرتا ہے۔ |
| وولٹیج کا مقابلہ کریں۔ | 5 منٹ کے لیے 2kV | جانچ کے دوران برقی موصلیت کی تصدیق کی حمایت کرتا ہے۔ |
| آپریٹنگ درجہ حرارت | -15 ° C سے 70 ° C | آپریشن کے لیے مخصوص درجہ حرارت کی حد کی وضاحت کرتا ہے۔ |
اصل کیبل کا انتخاب ہمیشہ قابل اطلاق تکنیکی تفصیلات، مقامی برقی ضروریات، تنصیب کے ماحول اور متوقع برقی بوجھ پر مبنی ہونا چاہیے۔
اہم فوائد کیا ہیں؟
1. خلائی موثر فلیٹ کی تعمیر
فلیٹ پروفائل کیبل کو بہت سی روایتی گول کیبلز کے مقابلے میں بڑھتی ہوئی سطحوں کے قریب بیٹھنے کی اجازت دیتا ہے۔ یہ دیوار کی چھپی ہوئی تاروں، چھت کے گہاوں، تنگ نالیوں، اور آلات کے خلاء کے لیے مفید ہو سکتا ہے جہاں تنصیب کی جگہ محدود ہو۔
2. کم موصل کا وزن
ایلومینیم میں تانبے سے کم کثافت ہوتی ہے۔ لہذا، ایک ایلومینیم کنڈکٹر مجموعی طور پر کنڈکٹر وزن کو کم کر سکتا ہے موازنہ ایپلی کیشن کے تانبے کے کنڈکٹر کے مقابلے میں۔ یہ خصوصیت خاص طور پر مفید ہو جاتی ہے جب پراجیکٹس میں طویل کیبل رن، زیادہ مقدار، یا کافی فاصلے پر نقل و حمل شامل ہو۔
3. عملی پیویسی تحفظ
پی وی سی موصلیت اور پی وی سی میان کا امتزاج ایلومینیم کنڈکٹر کے گرد ایک تہہ دار حفاظتی ڈھانچہ بناتا ہے۔ اپنی مخصوص آپریٹنگ شرائط کے اندر، یہ ڈھانچہ عام نمی، کھرچنے اور ماحولیاتی نمائش سے بچانے میں مدد کرتا ہے۔
4. محدود جگہوں میں آسان روٹنگ
فلیٹ کی تعمیر کیبل کی پوزیشننگ کو آسان بنا سکتی ہے جہاں جگہ محدود ہے۔ انسٹالرز کو چھت کی جگہوں، دیواروں کے نالیوں، آلات کے خلا اور دیگر تنگ جگہوں کے ذریعے وائرنگ کو منظم کرنا آسان ہو سکتا ہے۔
5. لاگت کے لحاظ سے مواد کا انتخاب
ایسے منصوبوں کے لیے جہاں موصل کا وزن اور مادی معاشیات اہم ہیں، ایلومینیم تانبے کا عملی متبادل فراہم کر سکتا ہے۔ تاہم، ایلومینیم میں تانبے کی نسبت کم برقی چالکتا ہے، اس لیے کنڈکٹر کراس سیکشن کو مطلوبہ برقی بوجھ اور تنصیب کے حالات کے لیے مناسب طریقے سے منتخب کیا جانا چاہیے۔
ایلومینیم پیویسی موصل فلیٹ تار کہاں استعمال کیا جا سکتا ہے؟
ایلومینیم پی وی سی موصل فلیٹ وائر بنیادی طور پر ہلکے کم وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے ہے۔ اس کا فلیٹ ڈھانچہ اور ایلومینیم کنڈکٹر اسے خاص طور پر ان منصوبوں کے لیے عملی بناتا ہے جہاں تنصیب کی جگہ اور کیبل کا وزن اہم بات ہے۔
- رہائشی وائرنگ:جب الیکٹریکل ڈیزائن ایلومینیم کنڈکٹرز کی اجازت دیتا ہے تو کچھ چھپی ہوئی دیوار اور چھت کی وائرنگ ایپلی کیشنز کے لیے موزوں ہے۔
- گھر کی تزئین و آرائش:اس کا فلیٹ پروفائل پرانے سرکٹ کی تبدیلی اور تزئین و آرائش کے منصوبوں کے دوران روٹنگ کو آسان بنا سکتا ہے۔
- دکان بجلی کی تقسیم:تجارتی جگہوں کے اندر مناسب کم وولٹیج کی تقسیم کے لیے استعمال کیا جا سکتا ہے۔
- چھوٹی ورکشاپس:منتخب فکسڈ پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں ہے۔
- مکینیکل سامان:بیرونی کم وولٹیج پاور سپلائی فراہم کر سکتا ہے جہاں کیبل کی تفصیلات سامان کی ضروریات سے ملتی ہیں۔
- عارضی ورکشاپ کی وائرنگ:اس کی ہلکی پھلکی تعمیر مناسب عارضی کم وولٹیج تنصیبات کے لیے آسان ہو سکتی ہے۔
- گودام:منتخب روشنی اور بجلی کی تقسیم کی ضروریات کو سپورٹ کر سکتے ہیں۔
- زرعی سہولیات:گرین ہاؤس اور دیگر زرعی بجلی کی فراہمی کے منصوبوں میں لاگو کیا جا سکتا ہے جب ماحولیاتی حالات کا صحیح اندازہ لگایا جائے۔
- فوٹو وولٹک معاون سہولیات:مناسب کم وولٹیج سے متعلق معاون وائرنگ ایپلی کیشنز کے لیے غور کیا جا سکتا ہے۔
سورج کی روشنی اور بارش کی طویل نمائش کے ساتھ بیرونی تنصیبات کے لیے، یہ ماننے کے بجائے کہ پی وی سی کی معیاری تعمیر ہر بیرونی حالت کے لیے موزوں ہے، اضافی تحفظ یا موسم سے مزاحم کیبل کے حل پر غور کیا جانا چاہیے۔
آپ کو صحیح فلیٹ تار کا انتخاب کیسے کرنا چاہئے؟
کیبل کا انتخاب صرف سب سے کم لاگت والے آپشن کو منتخب کرنے کے بجائے اصل برقی اور تنصیب کی ضروریات سے شروع ہونا چاہیے۔ خریدار درج ذیل عوامل کا جائزہ لے سکتے ہیں:
- وولٹیج کی ضرورت کا تعین کریں۔تصدیق کریں کہ کیبل کا ریٹیڈ وولٹیج مطلوبہ سرکٹ کے لیے موزوں ہے۔
- متوقع برقی بوجھ کا حساب لگائیں۔کنڈکٹر کراس سیکشن کو موجودہ ضروریات اور قابل اطلاق برقی معیارات کے مطابق منتخب کیا جانا چاہیے۔
- تنصیب کے حالات کا اندازہ کریں۔اس بات پر غور کریں کہ آیا کیبل کو چھپایا جائے گا، بے نقاب کیا جائے گا، ایک تنگ خلا سے روٹ کیا جائے گا، یا سامان کے قریب نصب کیا جائے گا۔
- درجہ حرارت کی حد چیک کریں۔اس بات کی تصدیق کریں کہ متوقع محیطی اور آپریٹنگ درجہ حرارت مخصوص کیبل رینج کے اندر رہتے ہیں۔
- ماحولیاتی نمائش پر غور کریں۔نمی، سورج کی روشنی، کیمیکلز، رگڑ، اور مکینیکل تناؤ سب کا جائزہ لیا جانا چاہیے۔
- مناسب بنیادی ترتیب کا انتخاب کریں۔کور کی تعداد سرکٹ ڈیزائن سے مماثل ہونی چاہئے۔
- کیبل کی لمبائی اور پیکیجنگ کی ضروریات کی تصدیق کریں۔بڑے منصوبوں کے لیے، مناسب رول کی لمبائی اور برآمدی پیکیجنگ ہینڈلنگ اور نقل و حمل کی کارکردگی کو بہتر بنا سکتی ہے۔
جب پراجیکٹ میں تنصیب کی خصوصی شرائط شامل ہوں، تو یہ مشورہ دیا جاتا ہے کہ سپلائر کو آرڈر دینے سے پہلے معلومات فراہم کریں جیسے وولٹیج، کنڈکٹر کراس سیکشن، کور نمبر، درخواست، مطلوبہ لمبائی، اور متوقع مقدار۔
ایلومینیم پیویسی فلیٹ وائر تفصیلات کا موازنہ
| سلیکشن فیکٹر | ایلومینیم پیویسی فلیٹ وائر | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| موصل | اعلی طہارت ایلومینیم | کنڈکٹر کا وزن کم کرتا ہے اور مادی لاگت کے فوائد پیش کر سکتا ہے۔ |
| کیبل کی شکل | فلیٹ | محدود تنصیب کی جگہوں پر روٹنگ کو آسان بنانے میں مدد کرتا ہے۔ |
| موصلیت | پیویسی | برقی موصلیت فراہم کرتا ہے۔ |
| میان | پیویسی | عام ماحولیاتی نمائش کے خلاف تحفظ شامل کرتا ہے۔ |
| بنیادی اختیارات | 2–3 کور | مختلف کم وولٹیج وائرنگ کنفیگریشنز کو سپورٹ کرتا ہے۔ |
| کراس سیکشن | 2.5mm²–10mm² | بجلی کی ضروریات کی بنیاد پر انتخاب کی اجازت دیتا ہے۔ |
| شرح شدہ وولٹیج | 300/500V | مطلوبہ کم وولٹیج کی درخواست کی حد کی وضاحت کرتا ہے۔ |
| درجہ حرارت | -15 ° C سے 70 ° C | مختلف ماحول کے لیے موزوںیت کا تعین کرنے میں مدد کرتا ہے۔ |
تنصیب کے دوران کیا خیال کیا جانا چاہئے؟
یہاں تک کہ ایک مناسب طریقے سے تیار کردہ کیبل بھی خراب کارکردگی کا مظاہرہ کر سکتی ہے اگر اسے غلط طریقے سے منتخب یا انسٹال کیا گیا ہو۔ ایلومینیم پیویسی موصل فلیٹ تار کے لئے، پیشہ ورانہ تنصیب کے طریقوں میں شامل ہونا چاہئے:
- متوقع کرنٹ کے لیے موزوں کنڈکٹر کراس سیکشن کا استعمال کریں۔
- قابل اطلاق قومی اور مقامی برقی تنصیب کے معیارات پر عمل کریں۔
- تنصیب کے دوران ضرورت سے زیادہ موڑنے یا مکینیکل نقصان سے بچیں۔
- کیبل کو تیز کناروں اور شدید کھرچنے سے بچائیں۔
- ایلومینیم کنڈکٹرز کے لیے بنائے گئے مناسب ٹرمینلز اور کنکشن کے طریقے استعمال کریں۔
- کنکشن کو احتیاط سے چیک کریں کیونکہ ایلومینیم اور کاپر مختلف الیکٹریکل اور مکینیکل خصوصیات رکھتے ہیں۔
- بیرونی ایپلی کیشنز کے لیے، UV کی نمائش، بارش، درجہ حرارت کی تبدیلی، اور مکینیکل تحفظ کا جائزہ لیں۔
- تنصیب کے حالات کو مینوفیکچرر کی مخصوص آپریٹنگ رینج کے اندر رکھیں۔
یہ طریقہ کار موصلیت کی سالمیت کو برقرار رکھنے اور کیبل کی مطلوبہ سروس کی شرائط کے دوران مستحکم پاور ٹرانسمیشن کو سپورٹ کرنے میں مدد کرتے ہیں۔
اکثر پوچھے گئے سوالات
1. ایلومینیم پیویسی موصل فلیٹ وائر بنیادی طور پر کس کے لیے استعمال ہوتا ہے؟
یہ بنیادی طور پر رہائشی، تجارتی، زرعی، ورکشاپ اور ہلکے صنعتی ماحول میں مناسب کم وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ اس کا فلیٹ ڈھانچہ خاص طور پر مفید ہے جہاں منظم روٹنگ اور تنصیب کی محدود جگہ اہم ہے۔
2. کن کنڈکٹر کے سائز دستیاب ہیں؟
حوالہ شدہ Qiancheng تفصیلات 2.5mm² سے 10mm² تک کنڈکٹر کراس سیکشنز کا احاطہ کرتی ہیں، جس میں وائرنگ کی مختلف ضروریات کے لیے 2-کور اور 3-کور فلیٹ انتظامات دستیاب ہیں۔
3. کیا ایلومینیم ہر وائرنگ ایپلی کیشن کے لیے تانبے سے بہتر ہے؟
نمبر۔ ایلومینیم اور تانبے کی برقی چالکتا، وزن، کنکشن کی خصوصیات، اور مادی اخراجات مختلف ہوتے ہیں۔ جب کم موصل کا وزن اور مادی معاشیات ترجیحات میں ہوں تو ایلومینیم فائدہ مند ہو سکتا ہے، جب کہ جہاں زیادہ چالکتا کی ضرورت ہو وہاں تانبے کو ترجیح دی جا سکتی ہے۔ صحیح انتخاب برقی ڈیزائن پر منحصر ہے۔
4. کیا کیبل اپنی مرضی کے مطابق کیا جا سکتا ہے؟
کیاانچینگ تفصیلات پر مبنی سورسنگ اور اپنی مرضی کے مطابق ضروریات کو سپورٹ کرتا ہے۔ خریدار سپلائر کے ساتھ کنڈکٹر کراس سیکشن، کیبل کی لمبائی، بنیادی ترتیب، درخواست کی ضروریات، اور آرڈر کی مقدار کے بارے میں بات کر سکتے ہیں۔
5. کیا اسے باہر استعمال کیا جا سکتا ہے؟
جب ماحولیاتی حالات مصنوعات کی صلاحیتوں کے اندر رہتے ہیں تو اسے مناسب بیرونی ایپلی کیشنز کے لیے سمجھا جا سکتا ہے۔ سورج کی روشنی اور بارش کی طویل مدتی نمائش کے لیے، اضافی نالی، تحفظ، یا موسم مزاحم کیبل کی تعمیر ضروری ہو سکتی ہے۔
6. نقل و حمل کے لیے کیبل کیسے پیک کی جاتی ہے؟
تار کو سپول پر زخم کیا جاتا ہے اور برآمدی پیکیجنگ کے لیے پلاسٹک فلم سے محفوظ کیا جاتا ہے۔ یہ پیکیجنگ اپروچ ہینڈلنگ، لوڈنگ اور ٹرانسپورٹیشن کے دوران تیار شدہ کیبل کوائلز کی حفاظت میں مدد کرتا ہے۔
کیاانچینگ ایلومینیم پیویسی موصل فلیٹ تار کیوں منتخب کریں؟
کم وولٹیج پاور ڈسٹری بیوشن کے لیے عملی حل تلاش کرنے والے خریداروں کے لیے، Qiancheng Aluminium PVC Insulated Flat Wire ایک اعلیٰ پیوریٹی ایلومینیم کنڈکٹر، PVC موصلیت، PVC شیتھ، اور خلائی موثر فلیٹ کی تعمیر کو یکجا کرتا ہے۔ اس کی وضاحتیں عام کم وولٹیج کی ضروریات کا احاطہ کرتی ہیں، جبکہ اس کا ہلکا پھلکا ڈھانچہ وسیع کیبل روٹنگ اور نقل و حمل کے منصوبوں کے لیے فائدہ مند ثابت ہو سکتا ہے۔
کیاانچینگ تصریح پر مبنی سورسنگ، بلک آرڈرز، اور اپنی مرضی کے مطابق ضروریات کو سپورٹ کرتا ہے۔ خریدار مناسب کنفیگریشن کا تعین کرنے میں مدد کے لیے مطلوبہ کنڈکٹر مواد، کراس سیکشن، بنیادی نمبر، وولٹیج کی درجہ بندی، اطلاق، کیبل کی لمبائی، اور مقدار فراہم کر سکتے ہیں۔
اگر آپ رہائشی وائرنگ، ورکشاپ کی تقسیم، زرعی سہولیات، آلات کی بجلی کی فراہمی، یا دیگر کم وولٹیج پروجیکٹس کے لیے ایلومینیم فلیٹ وائر سورس کر رہے ہیں، تو Qiancheng Aluminium PVC Insulated Flat Wire کے بارے میں مزید جانیں اور مینوفیکچرر سے اپنے پروجیکٹ کی ضروریات پر بات کریں۔ وضاحتیں، حسب ضرورت، بلک خریداری، اور کوٹیشن سپورٹ کے لیے،ہم سے رابطہ کریںآپ کی درخواست کی تفصیلات اور مطلوبہ کیبل پیرامیٹرز کے ساتھ۔
