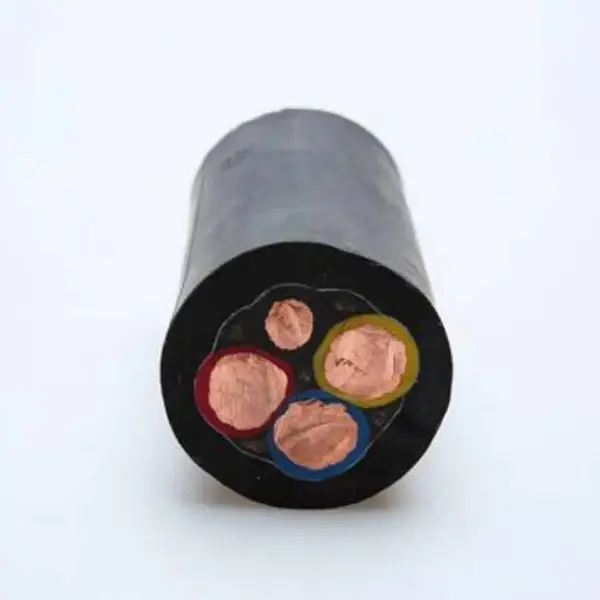

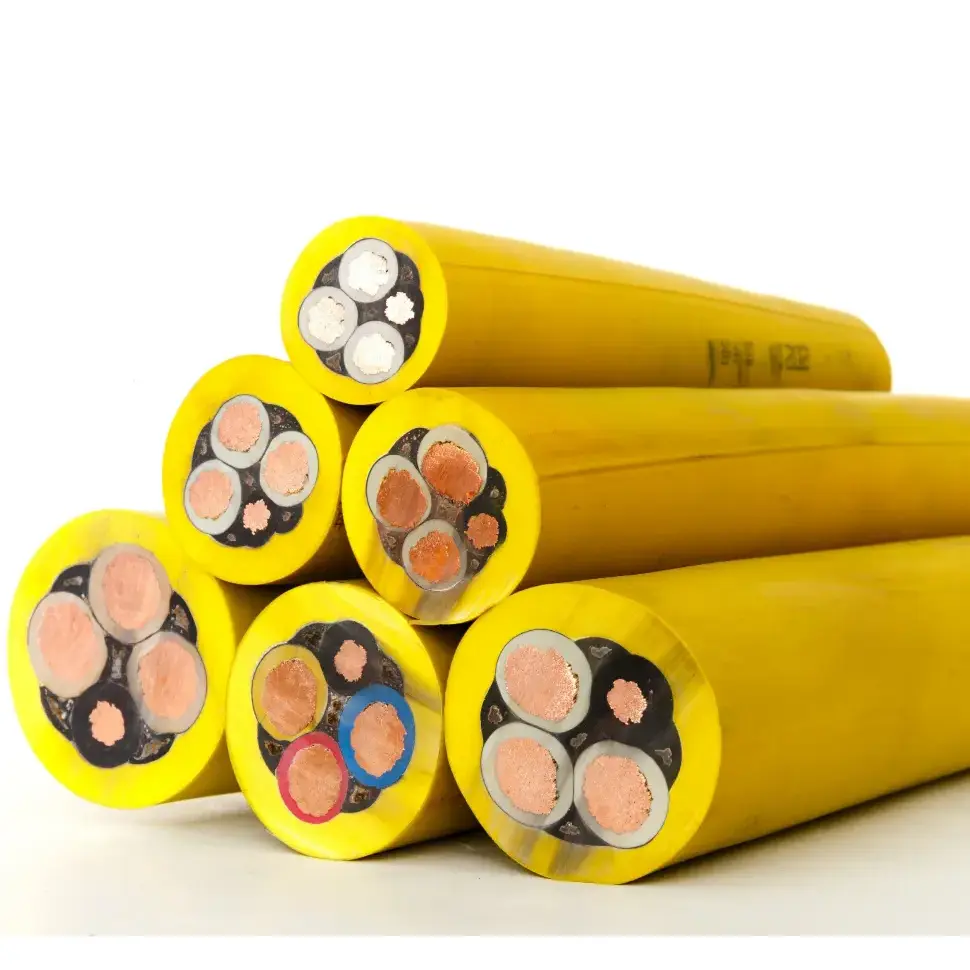

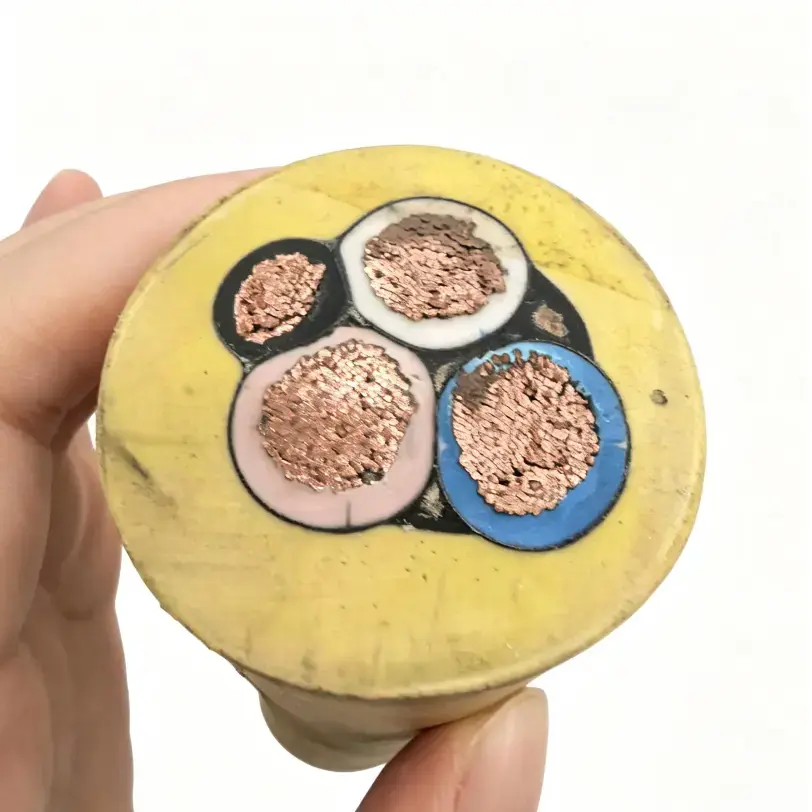

کان کنی لچکدار شیلڈ ربڑ کیبل

ماڈلز: MYP، MYPT۔

کان کنی کی لچکدار شیلڈ ربڑ کیبل زیر زمین کان کنی میں استعمال ہونے والے موبائل الیکٹریکل آلات کے لیے ایک لچکدار ربڑ کی چادر والی کیبل ہے۔ فراہم کردہ پروڈکٹ کی تفصیلات MT/T 818.7-2009 کا حوالہ دیتی ہیں اور ایک ملٹی اسٹرینڈڈ کاپر کنڈکٹر، خصوصی مقصد والے ربڑ کی موصلیت، تانبے کی تار کی لٹ والی شیلڈنگ اور ایک اعلیٰ طاقت والے ربڑ کی چادر کو یکجا کرتی ہے۔ تعمیر کا مقصد بار بار موڑنے، گھسیٹنے، ٹارشن اور دھول، نمی اور مکینیکل رابطے کی نمائش کے لیے ہے۔

مصنوعات کی وضاحتیں اور تکنیکی پیرامیٹرز کا ٹیبل

کلیدی تعمیراتی خصوصیات

1. لچکدار تانبے کا موصل

کیبل ایک ملٹی اسٹرینڈڈ ہائی پیوریٹی آکسیجن فری تانبے کا کنڈکٹر استعمال کرتی ہے۔ سخت کنڈکٹر کی تعمیر کے مقابلے میں، پھنسے ہوئے انتظامات موبائل تنصیبات کے لیے بہتر موزوں ہیں جہاں آلات کے آپریشن کے دوران کیبل کو بار بار جھکا، منتقل یا مڑا جاتا ہے۔

2. ربڑ کی موصلیت اور حفاظتی میان

خاص مقصد والے ربڑ کو موصلیت کی تہہ کے لیے مخصوص کیا گیا ہے، جبکہ بیرونی میان کو لباس مزاحم، تیل مزاحم، ڈریگ ریزسٹنٹ اور اثر مزاحم کے طور پر بیان کیا گیا ہے۔ یہ مادی خصوصیات زیر زمین راستوں سے متعلق ہیں جہاں کیبل سامان، کوئلے کی دھول، نمی یا ہائیڈرولک تیل کے ساتھ رابطے میں آسکتی ہے۔

3. تانبے کے تار کی لٹ والی شیلڈ

فراہم کردہ تصریح میں کم از کم 85% کی شیلڈنگ کوریج کے ساتھ تانبے کے تار کی لٹ والی شیلڈ کی فہرست دی گئی ہے۔ ایک دھاتی شیلڈ کیبل اور قریبی برقی آلات کے درمیان برقی مقناطیسی جوڑے کو کم کر سکتی ہے، حالانکہ اصل شیلڈ کا اثر کیبل کی تنصیب، شیلڈ کے ختم ہونے اور گراؤنڈ کرنے پر بھی ہوتا ہے۔

4. مشترکہ پاور اور کنٹرول کور

تعمیر ایک ہی کیبل اسمبلی کے اندر طاقت اور کنٹرول کور کو شامل کر سکتی ہے۔ یہ انتظام مفید ہے جہاں موبائل کان کنی کے آلات کو برقی طاقت اور متعلقہ کنٹرول کنکشن دونوں کی ضرورت ہوتی ہے، جو آلات کی سرکٹ ترتیب کے تابع ہے۔

درخواست کی شرائط

کان کنی کی لچکدار شیلڈ ربڑ کیبل زیر زمین موبائل آلات کے لیے ہے جہاں بجلی کی لوڈنگ کو بار بار مکینیکل حرکت کے ساتھ ملایا جاتا ہے۔ درست ماڈل کا انتخاب ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، بنیادی ترتیب، کیبل کی لمبائی، نقل و حرکت کے پیٹرن اور ماحولیاتی حالات کے مطابق کیا جانا چاہیے۔

1. مکمل طور پر مشینی کان کنی کا سامان

لچکدار تعمیر کو مشینی کان کنی کے چہروں کے ساتھ کام کرنے والے موبائل آلات کے لیے استعمال کیا جا سکتا ہے، جہاں کیبل کی نقل و حرکت اور بار بار موڑنا معمول کے آپریشن کا حصہ ہیں۔ کنڈکٹر کا سائز اور بنیادی ترتیب ساز و سامان کی برقی ضروریات سے مماثل ہونی چاہیے۔

2. زیر زمین روڈ وے کا سامان

زیر زمین روڈ ویز میں کام کرنے والے موبائل آلات کو گھسیٹنے، اثر اور رگڑنے کے خلاف مزاحمت کے ساتھ کیبل کی ضرورت پڑ سکتی ہے۔ مناسب کیبل کی تعمیر کا تعین کرتے وقت آلات کی قسم، تنصیب کا راستہ اور دستیاب کلیئرنس پر غور کیا جانا چاہیے۔

3. برقی مقناطیسی مداخلت والے علاقے

جہاں ہائی پاور موٹرز، فریکوئنسی کنورٹرز یا دیگر برقی آلات کنٹرول یا مانیٹرنگ سرکٹس کے قریب نصب ہوتے ہیں، وہاں دھاتی شیلڈنگ پرت برقی مقناطیسی جوڑے کو محدود کرنے میں مدد کر سکتی ہے۔ درست شیلڈ کنکشن اور گراؤنڈنگ مجموعی تنصیب کے اہم حصے ہیں۔

4. مرطوب اور گرد آلود زیر زمین حالات

ربڑ کی موصلیت اور بیرونی میان ایک ایسی تعمیر فراہم کرتی ہے جس کا مقصد زیر زمین ماحول کا مطالبہ کرنا ہے۔ پانی کی نمائش، درجہ حرارت، تیل کے رابطے، مکینیکل لوڈنگ اور کان کی مخصوص ضروریات کے خلاف حقیقی ماحولیاتی موافقت کی جانچ کی جانی چاہیے۔

کیبل کے انتخاب کے لیے تکنیکی نکات

1. شرح شدہ وولٹیج اور کنڈکٹر کراس سیکشن

فراہم کردہ تصریح میں 0.66/1.14 kV کا درجہ بند وولٹیج اور 10 mm² سے 150 mm² تک کنڈکٹر کے کراس سیکشن درج ہیں۔ انتخاب میں اکیلے کنڈکٹر کے سائز کے بجائے آلات کے بوجھ، قابل اجازت وولٹیج ڈراپ، کیبل کی لمبائی اور تنصیب کی متوقع شرائط پر غور کرنا چاہیے۔

2. مکینیکل موومنٹ

موبائل کان کنی کے آلات کے لیے، کیبل بار بار موڑنے، ٹارشن اور گھسیٹنے کا تجربہ کر سکتی ہے۔ کنڈکٹر اسٹریڈنگ، موصلیت، میان اور تنصیب کے رداس کو اس لیے ایک ساتھ مل کر غور کیا جانا چاہیے جب کسی مخصوص سامان کی ترتیب کے لیے کیبل کا جائزہ لیا جائے۔

3. حفاظتی تقاضے

فراہم کردہ پروڈکٹ ≥85% کی بیان کردہ کوریج کے ساتھ تانبے کی تار کی لٹ والی شیلڈ کا استعمال کرتی ہے۔ اگر کیبل متغیر فریکوئنسی ڈرائیوز یا ہائی پاور موٹرز کے قریب نصب کی گئی ہے، تو شیلڈنگ کے مطلوبہ انتظامات کو آلات بنانے والے کی ضروریات اور کان کے برقی ڈیزائن کے مطابق چیک کیا جانا چاہیے۔

4. شعلہ retardant ضروریات

فراہم کردہ تکنیکی اعداد و شمار MT 386 کان کنی کے شعلے کو روکنے کے تقاضوں کی تعمیل اور شعلے کو ہٹانے کے بعد خود بجھانے کے بارے میں بتاتا ہے۔ جہاں کسی پروجیکٹ کے لیے مخصوص مائن سیفٹی سرٹیفیکیشن یا اضافی ٹیسٹ دستاویزات کی ضرورت ہوتی ہے، ان تقاضوں کی پروکیورمنٹ سے پہلے درست کیبل ماڈل کے لیے تصدیق کی جانی چاہیے۔

کوالٹی کنٹرول اور تکنیکی دستاویزات

کان کنی کیبل کی خریداری کے لیے، تکنیکی تصدیق میں ماڈل، ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، بنیادی انتظام، شیلڈنگ کی تعمیر، برقی مزاحمت اور قابل اطلاق جانچ کی ضروریات کا احاطہ کیا جانا چاہیے۔ یہ تفصیلات پروڈکٹ کے انتخاب اور قبولیت کے لیے عمومی کارکردگی کی تفصیل کے مقابلے میں واضح بنیاد فراہم کرتی ہیں۔

Qiancheng منتخب کیبل ماڈل اور پروجیکٹ کی ضروریات کے مطابق مصنوعات کی وضاحتیں اور معاون تکنیکی دستاویزات فراہم کر سکتا ہے۔ جہاں سرٹیفیکیشن، ٹیسٹ رپورٹس یا دیگر معائنہ کے ریکارڈ کی ضرورت ہو، قابل اطلاق دستاویزات کوٹیشن اور آرڈر کے جائزہ کے مرحلے کے دوران تصدیق کی جانی چاہیے۔

آرڈر کرنے سے پہلے کس چیز کی تصدیق کرنی چاہیے؟

1. آلات اور درخواست

سامان کی قسم، آپریٹنگ ماحول فراہم کریں اور آیا کیبل فکسڈ یا موبائل آپریشن کے لیے استعمال کی جائے گی۔ اس سے اس بات کا تعین کرنے میں مدد ملتی ہے کہ آیا لچکدار تعمیر اور شیلڈنگ کا انتظام اصل تنصیب سے میل کھاتا ہے۔

2. بجلی کی ضروریات

ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، پاور کور کی تعداد، کنٹرول کور کی ضروریات اور کیبل کی لمبائی کی تصدیق کریں۔ طویل کیبل چلانے کے لیے، وولٹیج ڈراپ اور کنڈکٹر کی مزاحمت پر بھی غور کیا جانا چاہیے۔

3. مکینیکل حالات

ڈریگنگ فریکوئنسی، موڑنے کی سمت، کم از کم تنصیب کا رداس، مشینری سے رابطہ اور ممکنہ اثرات کے بارے میں معلومات مناسب کیبل کی تعمیر کا تعین کرنے میں مدد کر سکتی ہیں۔

4. دستاویزات کے تقاضے

پیداوار یا شپمنٹ سے پہلے، کان کنی کے قابل اطلاق معیارات، سرٹیفیکیشن کی ضروریات، معائنہ کے ریکارڈ اور دیگر تکنیکی دستاویزات کی تصدیق کریں جو کان، سازوسامان بنانے والے یا پروجیکٹ کی تفصیلات کے لیے درکار ہیں۔

اکثر پوچھے گئے سوالات

Q1: کیا وضاحتیں دستیاب ہیں؟

A: فراہم کردہ تفصیلات میں MYP اور MYPT ماڈلز کی فہرست دی گئی ہے، جس میں 0.66/1.14 kV کا درجہ بند وولٹیج ہے اور کنڈکٹر کراس سیکشنز 10 mm² سے 150 mm² تک ہیں۔ سامان اور سرکٹ ڈیزائن کے مطابق مطلوبہ بنیادی انتظامات کی تصدیق کی جانی چاہئے۔

Q2: شیلڈنگ پرت کا کام کیا ہے؟

A: کیبل ایک تانبے کی تار کی لٹ والی شیلڈ کا استعمال کرتی ہے جس کی بیان کردہ شیلڈنگ کوریج ≥85% ہے۔ شیلڈ قریبی برقی آلات سے برقی مقناطیسی جوڑے کو کم کرنے میں مدد کر سکتی ہے۔ اس کی اصل تاثیر مکمل تنصیب پر منحصر ہے، بشمول شیلڈ ختم کرنا اور گراؤنڈ کرنا۔

Q3: کیا کیبل موبائل زیر زمین آلات کے لیے استعمال کی جا سکتی ہے؟

A: لچکدار کنڈکٹر اور ربڑ کی تعمیر کا مقصد موبائل ایپلی کیشنز کے لیے ہے جس میں بار بار موڑنے، ٹارشن اور گھسیٹنا شامل ہے۔ حتمی انتخاب میں سامان کی نقل و حرکت، کیبل روٹنگ، وولٹیج، کنڈکٹر کے سائز اور ماحولیاتی حالات کو مدنظر رکھا جانا چاہیے۔

Q4: اس کیبل کے لیے کن معیارات کا حوالہ دیا گیا ہے؟

A: پروڈکٹ کی معلومات مائننگ کیبل کی تفصیلات کے لیے MT/T 818.7-2009 اور کان کنی کے شعلے کو روکنے والی ضروریات کے لیے MT 386 کا حوالہ دیتی ہے۔ قابل اطلاق معیاری اور سرٹیفیکیشن دستاویزات کے عین مطابق ماڈل اور پروجیکٹ کی ضروریات کے مطابق تصدیق ہونی چاہیے۔

Q5: کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟

A: اہم معلومات میں کیبل ماڈل، ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، کور کنفیگریشن، مطلوبہ لمبائی، مقدار، ایپلیکیشن کا سامان اور تنصیب کی شرائط شامل ہیں۔ کسی بھی پراجیکٹ کے لیے مخصوص سرٹیفیکیشن یا معائنہ دستاویز کی ضروریات بھی فراہم کی جانی چاہئیں۔

Q6: کیا تکنیکی دستاویزات کیبل کے ساتھ فراہم کی جا سکتی ہیں؟

A: تکنیکی وضاحتیں اور قابل اطلاق معاون دستاویزات منتخب ماڈل اور پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔ کان کنی کے منصوبوں کے لیے، آرڈر کو حتمی شکل دینے سے پہلے مطلوبہ سرٹیفکیٹس اور ٹیسٹ ریکارڈز کی تصدیق کی جانی چاہیے۔
