ماڈلز: MC-0.38/0.66، MCP-0.38/0.66، MCP-0.66/1.14، MCP-1.9/3.3، وغیرہ۔
شیلڈ کول شیئرر ربڑ کیبل موبائل پاور سپلائی اور زیر زمین کوئلے کی کان کنی کے آلات جیسے کول شیئرز پر کنٹرول کنکشن کے لیے استعمال ہوتی ہے۔ اس کی تعمیر میں ملٹی اسٹرینڈڈ آکسیجن فری کاپر کنڈکٹر، خصوصی مقصد کے ربڑ کی موصلیت، دھاتی شیلڈنگ اور ایک اعلیٰ طاقت والے ربڑ کی میان کو ملایا گیا ہے۔ فراہم کردہ تصریحات ایپلی کیشنز کے لیے کئی وولٹیج لیولز اور کنڈکٹر کراس سیکشنز کا احاطہ کرتی ہیں جہاں کیبل کو بار بار حرکت، موڑنے، گھسیٹنے اور مکینیکل رابطے کا سامنا ہوتا ہے۔
|
پیرامیٹر کا زمرہ |
پیرامیٹر آئٹم |
ٹیکنیکل انڈیکس |
|

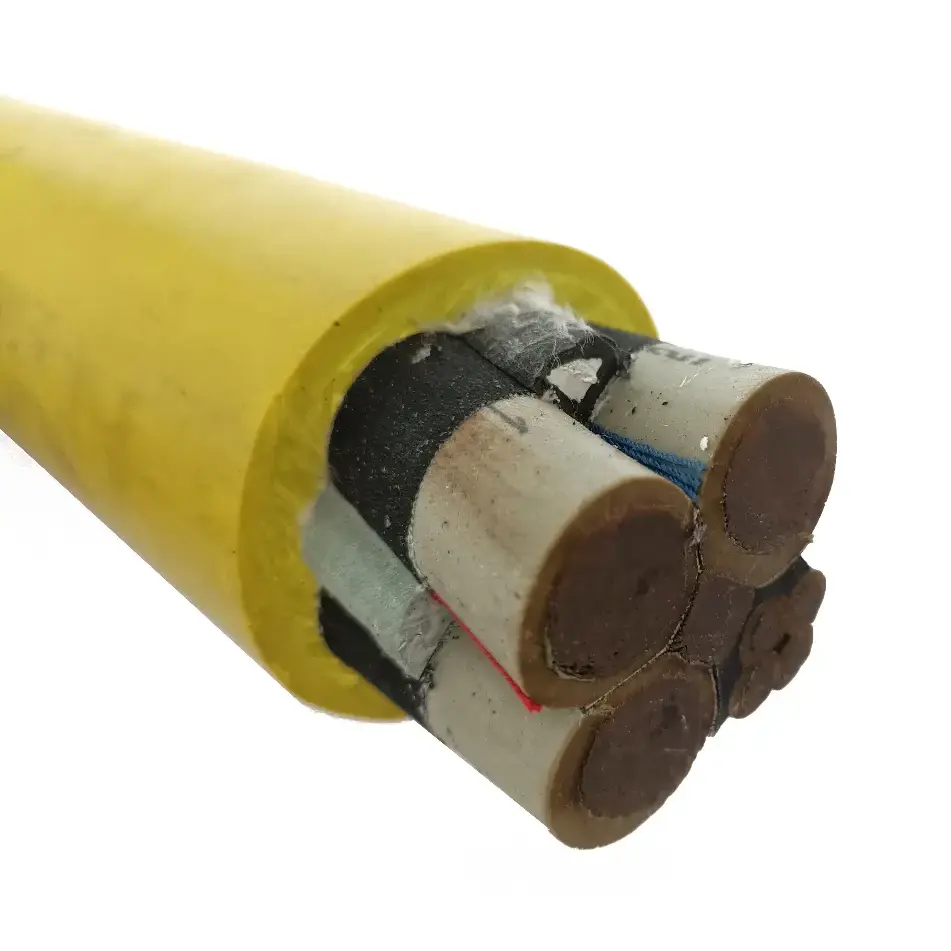

ساخت کی ترتیب |
موصل کا مواد |
اعلی طہارت آکسیجن فری تانبا؛ کثیر پھنسے ہوئے لچکدار موصل، بار بار موڑنے اور ٹارشن کے خلاف مزاحم |
|
|
کنڈکٹر کراس سیکشن |
16 mm²～120 mm² |
|
|
موصلیت کی تہہ |
خصوصی مقصد ربڑ کی موصلیت، اخراج مزاحم اور آنسو مزاحم |
|
|
شیلڈنگ پرت |
تانبے کے تار کی چوٹی اور فائبر کی جامع دھاتی شیلڈ |
|
|
بیرونی میان |
اعلی طاقت ربڑ میان، لباس مزاحم، تیل مزاحم، ڈریگ مزاحم اور اثر مزاحم |
|
|

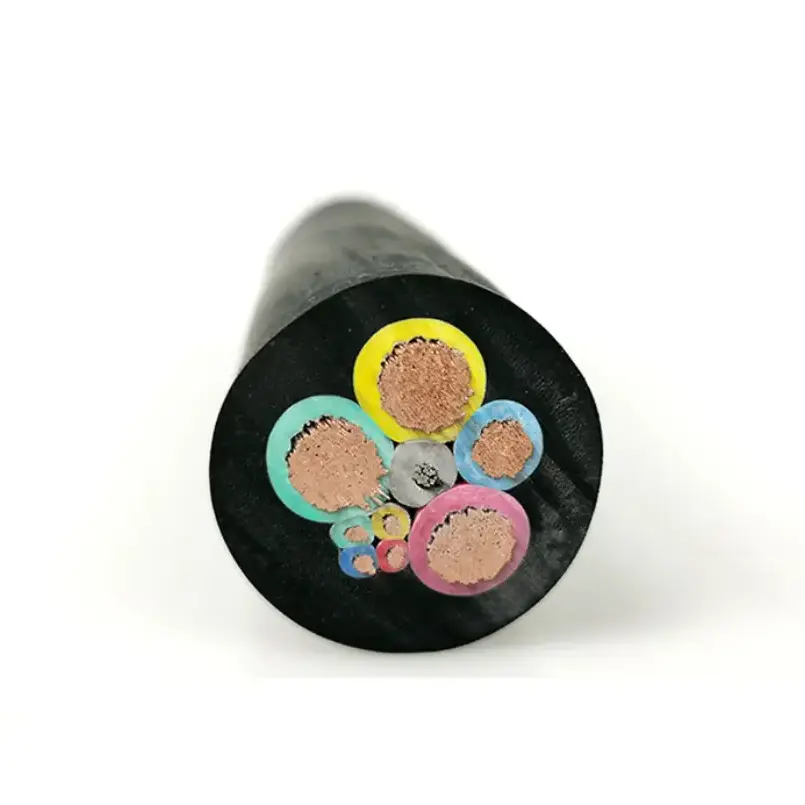

کور کنفیگریشن |
جامع پاور کور پلس کنٹرول کور ڈھانچہ؛ متعدد بنیادی اختیارات دستیاب ہیں۔ |
|
برقی کارکردگی |
شرح شدہ وولٹیج (kV) |
0.38/0.66، 0.66/1.14، 1.9/3.3 |
|
|
موصلیت مزاحمت @20℃ |
≥50 MΩ·km |
|
|
پاور فریکوئنسی وولٹیج کا سامنا |
5 منٹ تک بغیر خرابی کے AC وولٹیج ٹیسٹ پاس کریں۔ |
|
|
کنڈکٹر ڈی سی مزاحمت |
MT 818 یا GB/T 12972 معیارات کی ضروریات کو پورا کرتا ہے۔ |
|
شعلہ retardant اور آگ مزاحم کارکردگی |
آگ مزاحمتی گریڈ |
کان کے کام کرنے کے حالات کے لیے آگ مزاحمت کی ضروریات کو پورا کرتا ہے۔ قلیل مدتی اعلی درجہ حرارت والے ماحول کے تحت قابل اعتماد پاور آن |
|
|
شعلہ retardant گریڈ |
MT 386 کان کنی شعلہ retardant معیار کے مطابق؛ شعلہ ہٹانے پر خود بجھانا |
اس قسم کی کیبل کا مقصد زیر زمین موبائل کان کنی کے آلات کے لیے ہے جہاں پاور کیبل مسلسل حرکت اور مکینیکل دباؤ کا شکار ہو سکتی ہے۔ اصل تفصیلات کا انتخاب سامان کی وولٹیج، موجودہ مانگ، کنڈکٹر کراس سیکشن، بنیادی ترتیب اور تنصیب کے حالات کے مطابق کیا جانا چاہیے۔
کوئلہ کترنے والے اور دیگر موبائل آلات کیبل کی تعمیرات کی ضرورت ہوتی ہے جو کام کرنے والے چہرے کے ساتھ بار بار حرکت کو ایڈجسٹ کر سکیں۔ لچکدار کنڈکٹر اور ربڑ کی میان کیبل روٹنگ کے حالات کے لیے موزوں ہے جس میں موڑنے، گھسیٹنے اور آس پاس کے آلات سے رابطہ شامل ہے۔
کیبل کو دیگر موبائل کان کنی کے آلات پر پاور اور کنٹرول کنکشن کے لیے بھی غور کیا جا سکتا ہے جب اس کا درجہ بند وولٹیج، بنیادی انتظامات اور مکینیکل ضروریات تنصیب سے مماثل ہوں۔ سامان کی قسم اور کنکشن کی ترتیب کی تفصیلات سے پہلے تصدیق کی جانی چاہئے۔
دھاتی شیلڈنگ پرت کیبل کور کے ارد گرد ایک ترسیلی رکاوٹ فراہم کرتی ہے اور کنٹرول اور سگنل سرکٹس پر برقی مقناطیسی مداخلت کے اثر کو کم کرنے میں مدد کر سکتی ہے۔ شیلڈنگ کی ضروریات کا جائزہ آلات کے ڈیزائن اور گراؤنڈنگ انتظامات کے ساتھ مل کر کیا جانا چاہیے۔
ربڑ کی موصلیت اور بیرونی میان زیر زمین ماحول کے لیے ہیں جہاں نمی، دھول، گھسیٹنا اور مکینیکل رابطہ ہو سکتا ہے۔ کیبل کا انتخاب اب بھی سائٹ پر پانی کی اصل نمائش، تنصیب کا راستہ، درجہ حرارت اور مکینیکل لوڈنگ کو مدنظر رکھنا چاہیے۔
کوئلے کی کان کیبل کے انتخاب کے لیے، صرف برقی درجہ بندی کافی نہیں ہے۔ آرڈر دینے سے پہلے کیبل کی تعمیر، تنصیب کی نقل و حرکت، شیلڈنگ کی ضروریات اور ماحولیاتی حالات کو آلات اور مائن لے آؤٹ کے خلاف چیک کیا جانا چاہیے۔
دستیاب وولٹیج کی حد میں 0.38/0.66 kV، 0.66/1.14 kV اور 1.9/3.3 kV شامل ہیں، فراہم کردہ تفصیلات میں 16 mm² سے 120 mm² تک کنڈکٹر کراس سیکشن درج ہیں۔ مناسب سائز کا انحصار سامان کے بوجھ، قابل اجازت وولٹیج ڈراپ، کیبل کی لمبائی اور تنصیب کے حالات پر ہے۔
بار بار کی نقل و حرکت ایک فکسڈ انسٹالیشن کیبل کے مقابلے میں موبائل کان کنی کیبل پر مختلف مکینیکل مطالبات رکھتی ہے۔ ملٹی سٹرینڈڈ کاپر کنڈکٹر اور ربڑ کی تعمیر کا مقصد ایپلی کیشنز کے لیے ہے جس میں بار بار موڑنے اور ٹارشن شامل ہیں۔
کیبل میں تانبے کے تار کی چوٹی اور فائبر کا استعمال کرتے ہوئے ایک جامع دھاتی ڈھال شامل ہے۔ ہائی پاور برقی آلات کے قریب کنٹرول سگنل لے جانے والی تنصیبات کے لیے، شیلڈنگ کا انتظام آلات کی گراؤنڈنگ اور کنٹرول سسٹم کی ضروریات کے ساتھ مماثل ہونا چاہیے۔
بیرونی ربڑ کی میان کو لباس مزاحم، تیل مزاحم، ڈریگ مزاحم اور اثر مزاحم کے طور پر بیان کیا گیا ہے۔ یہ خصوصیات متعلقہ ہیں جہاں کیبل کو موبائل مشینری کے قریب روٹ کیا جاتا ہے یا بار بار مکینیکل رابطے کا سامنا کرنا پڑتا ہے۔
فراہم کردہ تصریحات MT 386 کان کنی کے شعلے کو روکنے والی ضروریات کی تعمیل کرتی ہے، بشمول شعلے کو ہٹانے کے بعد خود بجھانا۔ جب کسی کان کو مخصوص سرٹیفیکیشن یا ٹیسٹ کے ریکارڈ کی ضرورت ہو تو پروجیکٹ کی دستاویزات اور قابل اطلاق کیبل کی تفصیلات کو چیک کیا جانا چاہیے۔
کان کنی کیبل کی خریداری کے لیے، تکنیکی تصدیق میں پروڈکٹ ماڈل، ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، کور کنفیگریشن، الیکٹریکل ٹیسٹ کی ضروریات اور قابل اطلاق کان کنی کے معیارات کا احاطہ کرنا چاہیے۔ یہ تفصیلات صرف برائے نام وولٹیج کے ذریعے منتخب کرنے کے بجائے آلات اور تنصیب کے حالات کے ساتھ کیبل کو ملانے کے لیے ایک عملی بنیاد فراہم کرتی ہیں۔
Qiancheng کی کیبل کی پیداوار اور معائنہ کے عمل کو قابل اطلاق مصنوعات کی تفصیلات اور پروجیکٹ کی ضروریات کے مطابق دستاویزی کیا جا سکتا ہے۔ جانچ کے ریکارڈ، تکنیکی پیرامیٹرز اور دیگر معاون دستاویزات کا جائزہ خریداری اور قبولیت کے عمل کے حصے کے طور پر لیا جا سکتا ہے جہاں ضرورت ہو۔
کثیر پھنسے ہوئے آکسیجن فری کاپر کنڈکٹر کا مقصد موبائل آلات کے آپریشن کے دوران بار بار موڑنے اور ٹارشن کو ایڈجسٹ کرنا ہے۔ کنڈکٹر کا سائز مطلوبہ برقی بوجھ اور کیبل کی تفصیلات کے مطابق منتخب کیا جا سکتا ہے۔
فراہم کردہ تفصیلات میں کمپوزٹ پاور کور اور کنٹرول کور تعمیرات شامل ہیں۔ یہ کنفیگریشن کیبل روٹنگ کو آسان بنا سکتی ہے جہاں پاور اور کنٹرول کنکشن دونوں کی ضرورت ہوتی ہے، آلات کے کنکشن کی ضروریات کے ساتھ۔
شیلڈنگ ڈھانچہ ان تنصیبات سے متعلق ہے جہاں پاور کیبلز اور کنٹرول سرکٹس ایک ہی موبائل آلات کے ماحول میں کام کرتے ہیں۔ اس کی تاثیر مکمل نظام کے ڈیزائن پر منحصر ہے، بشمول شیلڈ ختم کرنا اور گراؤنڈ کرنا۔
ربڑ کا مواد موصلیت اور بیرونی حفاظتی تہہ دونوں کے لیے استعمال ہوتا ہے۔ مخصوص تعمیرات موبائل انڈر گراؤنڈ آلات سے وابستہ میکانکی حالات کے لیے اخراج، پھاڑنا، پہننے، تیل اور اثر کے لیے مزاحمت فراہم کرتی ہے۔
A: فراہم کردہ وضاحتیں 0.38/0.66 kV، 0.66/1.14 kV اور 1.9/3.3 kV کے ریٹیڈ وولٹیجز کا احاطہ کرتی ہیں، جن میں کنڈکٹر کراس سیکشنز 16 mm² سے 120 mm² تک ہیں۔ سامان اور درخواست کے مطابق مخصوص بنیادی انتظامات اور ماڈلز کی تصدیق ہونی چاہیے۔
A: کیبل ایک جامع دھاتی شیلڈ کا استعمال کرتی ہے جس میں تانبے کے تار کی چوٹی اور فائبر ہوتا ہے۔ اس کا مقصد کیبل کے اندر سرکٹس کو متاثر کرنے والے برقی مقناطیسی مداخلت کو کم کرنا ہے، جبکہ مجموعی طور پر شیلڈنگ کی کارکردگی بھی درست تنصیب اور گراؤنڈنگ پر منحصر ہے۔
A: شیلڈ کول شیئرر ربڑ کیبل بنیادی طور پر موبائل زیر زمین کان کنی کے آلات اور کوئلے کی کان کنی کے کام کرنے والے چہروں سے وابستہ ہے۔ جب وولٹیج، کنڈکٹر کا سائز، کور کنفیگریشن اور مکینیکل تقاضے ہم آہنگ ہوں تو اسے کوئلے کے شیئررز اور دیگر موبائل آلات کے لیے سمجھا جا سکتا ہے۔
A: آلات کی ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، کور کی تعداد اور قسم، کیبل کی لمبائی، شیلڈنگ کی ضروریات، تنصیب کا طریقہ اور ماحولیاتی حالات کی تصدیق کریں۔ کان کنی کے منصوبوں کے لیے، پیداوار یا شپمنٹ سے پہلے مطلوبہ معیارات، سرٹیفکیٹس اور ٹیسٹ دستاویزات کی بھی تصدیق ہونی چاہیے۔
A: فراہم کردہ تکنیکی تفصیلات میں کہا گیا ہے کہ کیبل MT 386 کان کنی کے شعلے کو روکنے والی ضروریات کی تعمیل کرتی ہے اور شعلے کو ہٹانے کے بعد خود بجھ جاتی ہے۔ کسی بھی پراجیکٹ کے لیے مخصوص سرٹیفیکیشن یا ٹیسٹ کی ضرورت کی تصدیق کیبل ماڈل اور قابل اطلاق تصریح کے خلاف کی جانی چاہیے۔
A: منتخب ماڈل اور پروجیکٹ کی ضروریات کے مطابق تکنیکی پیرامیٹرز اور معاون دستاویزات فراہم کی جا سکتی ہیں۔ کوٹیشن یا تفصیلات کے جائزے کے لیے، مطلوبہ وولٹیج، کنڈکٹر کا سائز، بنیادی ترتیب، مقدار اور درخواست کی شرائط فراہم کرنا مفید ہے۔
