کیاانچینگ, ایک چین کیبل بنانے والا، سپلائی کرتا ہے۔ایلومینیم پیویسی موصل گول تارمقررہ کم وولٹیج بجلی کی تقسیم اور تعمیراتی وائرنگ ایپلی کیشنز کے لیے۔ ایلومینیم کنڈکٹر، پی وی سی موصلیت، اور حفاظتی بیرونی میان کے ساتھ، یہ کیبل ہلکے وزن کی تعمیر کو عملی برقی موصلیت کے ساتھ جوڑتی ہے۔ اس کی تصریحات، تنصیب کے تقاضوں اور کارکردگی کی خصوصیات کو سمجھنا انجینئرز، ٹھیکیداروں، اور پروکیورمنٹ ٹیموں کو قابل اعتماد برقی نظام کے لیے صحیح کیبل کا انتخاب کرنے میں مدد کرتا ہے۔
ایلومینیم پی وی سی موصل گول تار کو بجلی کی فکسڈ تنصیبات کے لیے ڈیزائن کیا گیا ہے جہاں کنڈکٹر کا وزن، موصلیت کا تحفظ، اور پراجیکٹ کی لاگت اہم بات ہے۔ Qiancheng کے BLVV ماڈل میں PVC موصلیت کے ساتھ سنگل کور ایلومینیم کنڈکٹر اور ایک بیرونی PVC میان ہے، جس کی درجہ بندی 300/500V ہے۔ دستیاب کنڈکٹر کراس سیکشنز درج کردہ وضاحتوں میں 2.5 mm² سے 70 mm² تک ہیں۔ یہ گائیڈ خریداروں کو باخبر فیصلے کرنے میں مدد کرنے کے لیے کیبل کی تعمیر، تکنیکی پیرامیٹرز، اہم فوائد، درخواست کے منظرنامے، انتخاب کے معیار، اور تنصیب کی احتیاطی تدابیر کی وضاحت کرتا ہے۔

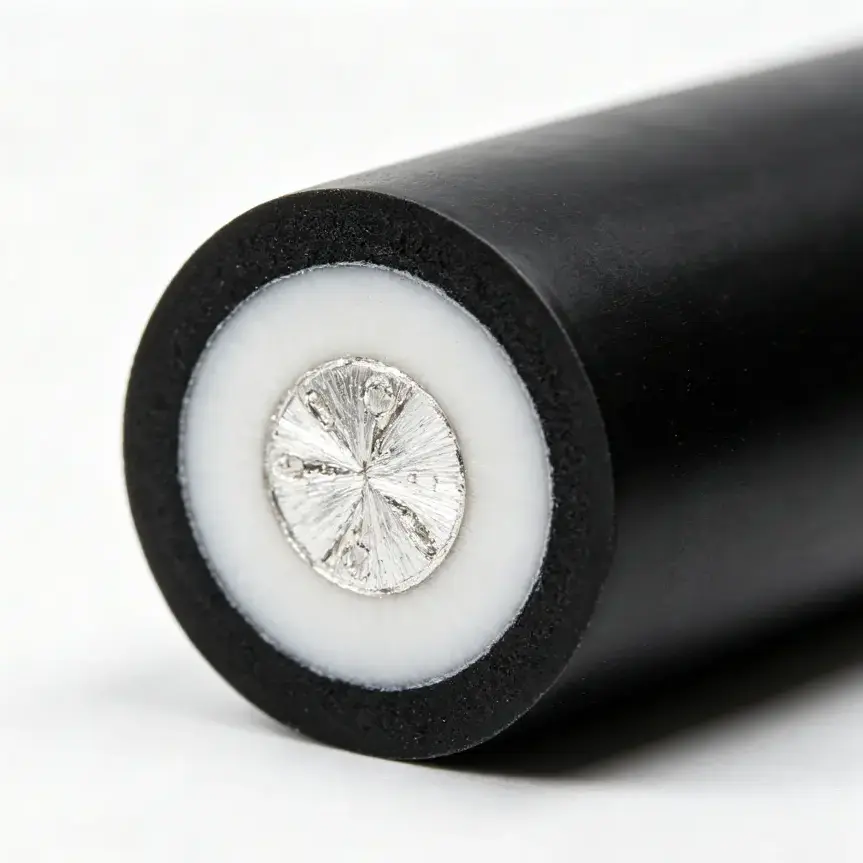

ایلومینیم پی وی سی موصل گول تار ایک برقی کیبل ہے جو ایلومینیم کو اس کے کنڈکٹنگ میٹریل کے طور پر اور پولی وینیل کلورائد (پی وی سی) کو اس کی موصلیت کے طور پر استعمال کرتی ہے۔ Qiancheng کی طرف سے پیش کردہ BLVV تعمیر میں، ایک PVC بیرونی میان موصل موصل کے ارد گرد ایک اضافی حفاظتی تہہ فراہم کرتی ہے۔
کیبل مقررہ کم وولٹیج برقی تنصیبات کے لیے بنائی گئی ہے۔ اس کا ریٹیڈ وولٹیج 300/500V ہے، جو کسی پروجیکٹ کے لیے اس کی وضاحت کرتے وقت درست اطلاق اور مقامی برقی ضوابط کی تعمیل کو ضروری بناتا ہے۔
ایلومینیم اور پیویسی کا امتزاج کئی عملی تقاضوں کو پورا کرتا ہے:
اس پروڈکٹ کو XLPE موصلیت، بکتر بند پاور کیبلز، اور لچکدار ڈوریوں والی ایلومینیم کیبلز سے ممتاز کرنا ضروری ہے۔ ان کی برقی درجہ بندی، درجہ حرارت کی حد، مکینیکل خصوصیات، اور تنصیب کے طریقے نمایاں طور پر مختلف ہو سکتے ہیں۔
پروڈکٹ سے متعلق مخصوص معلومات کے لیے، Qiancheng کے ایلومینیم PVC انسولیٹڈ راؤنڈ وائر پروڈکٹ کا صفحہ دیکھیں۔
کیبل کی کارکردگی اس کے موصل، موصلیت، اور بیرونی میان کے درمیان تعامل پر منحصر ہے۔ ہر جزو ایک مختلف کام کرتا ہے، اور مکمل ڈھانچہ مطلوبہ تنصیب کی ضروریات کو پورا کرتا ہے۔
ایلومینیم کنڈکٹر سرکٹ کے ذریعے برقی کرنٹ لے جاتا ہے۔ تانبے کے مقابلے میں، ایلومینیم حجم کے لحاظ سے ہلکا ہوتا ہے، جو طویل کیبل چلانے یا کافی مقدار میں کیبل لے جانے پر فائدہ مند ثابت ہو سکتا ہے۔ تاہم، ایلومینیم میں تانبے کی نسبت زیادہ برقی مزاحمتی صلاحیت ہوتی ہے، اس لیے کنڈکٹر کے سائز کو کرنٹ، وولٹیج ڈراپ، اور انسٹالیشن کے حالات کا حساب دینا چاہیے۔
بنیادی پیویسی موصلیت کنڈکٹر کے چاروں طرف ہے اور برقی علیحدگی فراہم کرتی ہے۔ اس کی موٹائی مخصوص کیبل ڈیزائن اور قابل اطلاق مصنوعات کے معیار کے مطابق ہونی چاہیے۔ خراب موصلیت، نامناسب آپریٹنگ درجہ حرارت، یا غلط تنصیب بجلی کی حفاظت سے سمجھوتہ کر سکتی ہے۔
بیرونی پیویسی میان عام مکینیکل رابطے اور ماحولیاتی نمائش کے خلاف تحفظ کی ایک تہہ کا اضافہ کرتی ہے۔ اگرچہ پیویسی نمی اور کھرچنے کے خلاف مفید مزاحمت پیش کر سکتا ہے، لیکن تحفظ کی اصل سطح مواد کی تشکیل، کیبل کے ڈیزائن اور آپریٹنگ ماحول پر منحصر ہے۔ ایک عام PVC میان کو خود بخود UV مزاحمت، شعلہ retardant کارکردگی، یا براہ راست تدفین کے لیے موزوں نہیں سمجھا جانا چاہیے۔
نتیجے میں سنگل کور، گول تعمیر کا مقصد ہر اندرونی یا بیرونی ماحول میں غیر محدود استعمال کے بجائے مناسب فکسڈ وائرنگ ایپلی کیشنز کے لیے ہے۔
کسی بھی برقی کیبل کا آرڈر دینے سے پہلے تکنیکی ڈیٹا کا جائزہ لیا جانا چاہیے۔ مندرجہ ذیل جدول Qiancheng کی طرف سے شائع کردہ BLVV وضاحتوں کا خلاصہ کرتا ہے۔ قدریں پروڈکٹ کے حوالہ کے طول و عرض ہیں، ہر ایلومینیم PVC کیبل کے لیے عالمی درجہ بندی نہیں۔
| برائے نام کراس سیکشن | کم سے کم کنڈکٹر وائر کاؤنٹ | موصلیت کی موٹائی (ملی میٹر) | میان کی موٹائی (ملی میٹر) | زیادہ سے زیادہ بیرونی قطر (ملی میٹر) | حوالہ وزن (کلوگرام/کلومیٹر) |
|---|---|---|---|---|---|
| 1 × 2.5 ملی میٹر² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 ملی میٹر² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 ملی میٹر² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 ملی میٹر² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 ملی میٹر² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
اہم تفصیلات نوٹ:شائع شدہ جدول ہر سائز کے لیے کنڈکٹر تاروں کی کم از کم تعداد کی نشاندہی کرتا ہے۔ خریداروں کو آرڈر دینے سے پہلے درست کنڈکٹر کی تعمیر، قابل اطلاق معیارات، درجہ بند آپریٹنگ درجہ حرارت، کرنٹ لے جانے کی صلاحیت، اور کسی بھی مطلوبہ ٹیسٹ رپورٹس کی سپلائر کے ساتھ تصدیق کرنی چاہیے۔
مثال کے طور پر، بیرونی قطر اور حوالہ وزن کیبل روٹنگ کی جگہ، نقل و حمل کے بوجھ، اور مواد کی مقدار کا اندازہ لگانے کے لیے مفید ہے۔ وہ آزادانہ طور پر یہ قائم نہیں کرتے ہیں کہ آیا کوئی کیبل محفوظ طریقے سے کسی خاص برقی بوجھ کو اٹھا سکتی ہے۔
ایلومینیم کی کم کثافت ان منصوبوں میں ایک عملی فائدہ ہے جس میں بڑی مقدار میں کیبل شامل ہیں۔ مساوی برقی فعل کے تانبے کے کنڈکٹر کے مقابلے میں، ایک مناسب سائز کا ایلومینیم کنڈکٹر موصل کا وزن کم کر سکتا ہے۔ حتمی کیبل وزن کے مقابلے میں برقی طور پر موزوں کنڈکٹر کے سائز کا استعمال کرنا چاہیے بجائے اس کے کہ برابر کراس سیکشنل علاقوں کا موازنہ کیا جائے۔
موصلیت اور بیرونی میان تکمیلی کام انجام دیتے ہیں۔ بنیادی موصلیت برقی علیحدگی فراہم کرتی ہے، جبکہ میان بیرونی تحفظ کا اضافہ کرتی ہے۔ یہ انتظام فکسڈ تنصیبات میں مفید ہو سکتا ہے جہاں کیبل اس کی درجہ بندی کی شرائط کے مطابق نصب کی جاتی ہے اور ضرورت سے زیادہ مکینیکل تناؤ سے محفوظ رہتی ہے۔
2.5 mm² سے 70 mm² تک کی فہرست خریداروں کو مختلف سرکٹ کی ضروریات کے لیے کئی اختیارات فراہم کرتی ہے۔ ایک چھوٹا کنڈکٹر نسبتاً کم بوجھ والے سرکٹ کے مطابق ہو سکتا ہے، جب کہ زیادہ بوجھ یا طویل کیبل روٹس کے لیے بڑے کنڈکٹر پر غور کیا جا سکتا ہے۔ حتمی انتخاب انجینئرنگ کے حسابات اور قابل اطلاق ضوابط پر مبنی ہونا چاہیے۔
باقاعدہ سائز کے اختیارات تصریح کے موازنہ اور مواد کی منصوبہ بندی کو آسان بنا سکتے ہیں۔ ایسے پروجیکٹس کے لیے جن کے لیے مخصوص طوالت، مقدار، پیکیجنگ، یا شعلہ مزاحمتی مواد کے اختیارات کی ضرورت ہوتی ہے، خریداروں کو پیداوار یا شپمنٹ سے پہلے Qiancheng کے ساتھ دستیابی اور تکنیکی تقاضوں کی تصدیق کرنی چاہیے۔
جب کیبل مطلوبہ ایپلی کیشن سے مماثل ہو تو یہ فوائد سب سے زیادہ معنی خیز ہوتے ہیں۔ کوئی کنڈکٹر میٹریل یا موصلیت کا ڈھانچہ غلط سائزنگ، ناقص کنکشن، یا تنصیب کے نامناسب حالات کی تلافی نہیں کر سکتا۔
کیاانچینگ کی BLVV کیبل مناسب مقررہ کم وولٹیج وائرنگ ایپلی کیشنز کے لیے ہے۔ قابل اطلاق ضوابط اور مصدقہ مصنوع کی تفصیلات پر منحصر ہے، ممکنہ استعمال میں شامل ہیں:
بیرونی تنصیبات کے لیے کیبل کی وضاحت کرنے سے پہلے، چیک کریں کہ آیا مخصوص PVC فارمولیشن اور کیبل ڈیزائن متوقع نمائش کے لیے منظور شدہ ہیں۔ براہ راست تدفین، زیادہ اثر والے ماحول، خطرناک مقامات، یا ایسی ایپلی کیشنز کے لیے جن کے لیے فائر پرفارمنس کی مخصوص درجہ بندی کی ضرورت ہوتی ہے، مقصد کے لیے ڈیزائن کردہ اور مناسب طور پر تصدیق شدہ کیبل ضروری ہو سکتی ہے۔
ایک مناسب کیبل کا انتخاب متوقع کرنٹ سے برائے نام کراس سیکشنل ایریا کو ملانے سے زیادہ کی ضرورت ہے۔ ایک قابل اعتماد انتخاب کا عمل مکمل برقی سرکٹ اور اس کی تنصیب کے ماحول پر غور کرتا ہے۔
تصدیق کریں کہ 300/500V درجہ بندی سرکٹ اور قابل اطلاق برقی کوڈ کے لیے موزوں ہے۔ یہ نہ سمجھیں کہ ایک کیبل مختلف وولٹیج کلاس کے لیے موزوں ہے صرف اس لیے کہ اس کی جسمانی ساخت ایک جیسی نظر آتی ہے۔
متوقع لوڈ کرنٹ، سرکٹ کی لمبائی، محیط درجہ حرارت، تنصیب کا طریقہ، دیگر کیبلز کے ساتھ گروپ بندی، اور قابل اجازت وولٹیج ڈراپ کا تعین کریں۔ ایلومینیم کی برقی مزاحمت تانبے کی نسبت زیادہ ہے، اس لیے براہ راست سائز کے لیے سائز کا متبادل مناسب نہیں ہو سکتا۔
نمی، سورج کی روشنی، کیمیکل، رگڑ، اثر، اور گرمی کے ممکنہ نمائش کی شناخت کریں۔ تصدیق کریں کہ آیا اضافی نالی، ٹرنکنگ، سپورٹ، یا مکینیکل تحفظ درکار ہے۔
ایلومینیم کنڈکٹرز کو ٹرمینلز اور کنیکٹرز کی ضرورت ہوتی ہے جو خاص طور پر ایلومینیم کے لیے موزوں ہوتے ہیں۔ اجازت یافتہ کنڈکٹر سائز، ٹرمینل مواد، تیاری کا طریقہ، اور ٹارک کو سخت کرنے کی تصدیق کریں۔ غلط کنکشن ضرورت سے زیادہ مزاحمت اور زیادہ گرمی کا سبب بن سکتے ہیں۔
آرڈر کی تصدیق کرنے سے پہلے، تکنیکی ڈیٹا شیٹ، قابل اطلاق پروڈکٹ کے معیارات، ٹیسٹ دستاویزات، پیکیجنگ کی تفصیلات، اور ترسیل کے شیڈول کی درخواست کریں۔ بڑے پروجیکٹس کے لیے، تصدیق کریں کہ فراہم کردہ کیبل مارکنگ اور بیچ دستاویزات منظور شدہ تفصیلات سے میل کھاتی ہیں۔
قابل اعتماد برقی کارکردگی کو حاصل کرنے کے لیے درست تنصیب ضروری ہے۔ یہاں تک کہ درست تصریح کے مطابق تیار کی گئی کیبل بھی غیر محفوظ ہو سکتی ہے اگر اسے غلط طریقے سے انسٹال یا ختم کر دیا جائے۔
جہاں ایلومینیم کنڈکٹرز تانبے کے کنڈکٹرز سے جڑتے ہیں، وہاں مواد کے مخصوص امتزاج کے لیے تیار کردہ منظور شدہ کنیکٹر استعمال کریں۔ کنکشن کے طریقہ کار کو مطابقت، رابطہ مزاحمت، اور کنیکٹر بنانے والے کی طرف سے مخصوص تیاری کی ضروریات کو پورا کرنا چاہیے۔
آگ سے حفاظت کے تقاضوں کا مطالبہ کرنے والے پراجیکٹس کے لیے، عین مطابق شعلہ retardant درجہ بندی اور معاون ٹیسٹ ثبوت کی تصدیق کریں۔ اکیلے پی وی سی میان یہ ثابت نہیں کرتا ہے کہ کیبل فائر سیفٹی کے ایک خاص معیار پر پورا اترتی ہے۔
شائع شدہ مصنوعات کی تفصیل 300/500V کی شرح شدہ وولٹیج کی وضاحت کرتی ہے۔ تنصیب سے پہلے ہمیشہ مطلوبہ سرکٹ کی ضروریات کے خلاف پروڈکٹ مارکنگ اور دستاویزات کی تصدیق کریں۔
ایلومینیم کم کثافت پیش کرتا ہے اور کنڈکٹر کا وزن کم کر سکتا ہے، جو کہ ہینڈلنگ اور نقل و حمل کے لیے مفید ہے۔ تاہم، ایلومینیم میں تانبے سے زیادہ برقی مزاحمتی صلاحیت ہوتی ہے۔ کنڈکٹر کے سائز، ٹرمینل کی مطابقت، اور تنصیب کی ضروریات کو احتیاط سے جانچنا ضروری ہے۔
کیاانچینگ کی شائع کردہ BLVV تفصیلات کے جدول میں 2.5, 4, 6, 10, 16, 25, 35, 50, اور 70 mm² کے برائے نام کراس سیکشنز کی فہرست دی گئی ہے۔ موجودہ دستیابی اور کسی خاص سائز یا لمبائی کے تقاضوں کی براہ راست سپلائر سے تصدیق کریں۔
یہ مخصوص آؤٹ ڈور فکسڈ وائرنگ ایپلی کیشنز کے لیے موزوں ہو سکتا ہے جب پروڈکٹ کی تفصیلات اور تنصیب کی شرائط اجازت دیں۔ براہ راست سورج کی روشنی، پانی کی نمائش، درجہ حرارت، اور مکینیکل نقصان کا اندازہ لگانا ضروری ہے۔ یہ نہ سمجھیں کہ تمام PVC شیتھڈ کیبلز طویل عرصے تک UV کی نمائش یا براہ راست تدفین کے لیے موزوں ہیں۔
نمبر۔ شعلہ ریٹارڈنٹ کارکردگی کا انحصار مخصوص مواد کی تشکیل، کیبل ڈیزائن، اور قابل اطلاق ٹیسٹ معیار پر ہے۔ اگر شعلہ retardant کارکردگی کی ضرورت ہو تو، فراہم کردہ ورژن اور اس کے معاون ٹیسٹ دستاویزات کی تصدیق کی درخواست کریں۔
انتخاب میں لوڈ کرنٹ، کیبل کی لمبائی، وولٹیج ڈراپ، محیط درجہ حرارت، تنصیب کا طریقہ، کیبل گروپنگ، اور مقامی برقی ضروریات کا حساب ہونا چاہیے۔ ایک قابل الیکٹریکل ڈیزائنر کو صرف برائے نام کراس سیکشن پر انحصار کرنے کے بجائے حتمی کنڈکٹر کے سائز کی تصدیق کرنی چاہیے۔
کیبل ماڈل، ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، مطلوبہ لمبائی، کل مقدار، تنصیب کا ماحول، قابل اطلاق معیار، منزل کی مارکیٹ، پیکیجنگ کے تقاضے، اور کارکردگی کی کوئی خاص ضروریات فراہم کریں۔ یہ معلومات فراہم کنندہ کو تصریح کی مطابقت کا اندازہ لگانے اور زیادہ درست کوٹیشن تیار کرنے میں مدد کرتی ہے۔
ایلومینیم پی وی سی موصل گول تار مناسب کم وولٹیج والی تنصیبات کے لیے ایک عملی آپشن ہے جس کے لیے ہلکے وزن والے کنڈکٹر اور حفاظتی پی وی سی موصلیت اور میان کی ساخت کی ضرورت ہوتی ہے۔ کامیاب تصریح کا انحصار قیمت سے زیادہ پر ہوتا ہے: وولٹیج کی درجہ بندی، کنڈکٹر کا سائز، کنکشن کی مطابقت، ماحولیاتی نمائش، اور تعمیل دستاویزات سبھی طویل مدتی کارکردگی کو متاثر کرتے ہیں۔
کیاانچینگ پروجیکٹ کی تشخیص کے لیے BLVV کیبل کی وضاحتیں فراہم کرتا ہے، جس میں درج کنڈکٹر سائز 2.5 mm² سے 70 mm² تک ہیں۔ اگر آپ کسی عمارت، فیکٹری، یا بجلی کی تقسیم کے منصوبے کے لیے کیبل سورس کر رہے ہیں، تو حتمی ماڈل کو منتخب کرنے سے پہلے اپنی تکنیکی ضروریات کا جائزہ لیں۔ دستیاب معلومات کا جائزہ لینے کے لیے ایلومینیم پی وی سی انسولیٹڈ راؤنڈ وائر پروڈکٹ کا صفحہ دیکھیں، پھرہم سے رابطہ کریں۔آپ کے مطلوبہ سائز، وولٹیج، مقدار، تنصیب کے حالات، اور ترسیل کی منزل کے ساتھ۔ Qiancheng کی ٹیم آپ کے پروجیکٹ کے لیے مناسب وضاحتیں اور کوٹیشن کی تفصیلات پر بات کرنے میں آپ کی مدد کر سکتی ہے۔
