کاپر XLPE فائر ریزسٹنٹ کم وولٹیج پاور کیبل آکسیجن فری کاپر کنڈکٹرز، XLPE موصلیت اور آگ سے بچنے والی رکاوٹ کی تہوں کو اپناتی ہے۔ یہ آگ کے حالات میں بجلی کی فراہمی کی صلاحیت کو برقرار رکھ سکتا ہے۔ عام شعلہ مزاحمتی کیبلز سے مختلف، یہ اعلیٰ حفاظتی سطح کی خصوصیات رکھتا ہے اور بیرون ملک عوامی عمارتوں اور زیادہ خطرے والے احاطے میں ہنگامی بجلی کی تقسیم کے لیے ترجیحی کیبل کے طور پر کام کرتا ہے۔
|
برائے نام سیکشن (mm²) |
کنڈکٹر تاروں کی کم از کم تعداد |
موصل کا بیرونی قطر (ملی میٹر) |
XLPE موصلیت/ملی میٹر کی برائے نام موٹائی |
موصلیت/ملی میٹر کا تقریباً بیرونی قطر |
زیادہ سے زیادہ موصل مزاحمت 20℃(Ω/km) پر تانبا |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
بہترین چالکتا اور مستحکم مزاحمت طویل مدتی آپریشن کے دوران کم گرمی پیدا کرتی ہے۔ ملٹی اسٹرینڈ اسٹرینڈ ڈھانچہ پیچیدہ حالات میں بچھانے کے لیے بہتر لچک فراہم کرتا ہے۔
روایتی پی وی سی موصلیت کے مقابلے میں، یہ اعلیٰ حرارت کی مزاحمت، بڑھاپے کے خلاف کارکردگی اور کیمیائی سنکنرن مزاحمت فراہم کرتا ہے۔ اس کا طویل مدتی آپریٹنگ درجہ حرارت بہت بہتر موصلیت کے استحکام کے ساتھ 90 ℃ تک پہنچ سکتا ہے۔
یہ بنیادی فرق کرنے والا مواد ابرک کی آگ سے بچنے والی پرت کو اپناتا ہے۔ کھلے شعلے کے جلنے کے سامنے آنے پر، یہ کنڈکٹرز پر اعلی درجہ حرارت کے کٹاؤ کو روکنے اور آگ کے حالات میں قلیل مدتی مسلسل بجلی کی فراہمی کی ضمانت دینے کے لیے ایک سخت حرارت کو موصل کرنے والی کاربنائزڈ تہہ بناتی ہے۔
لباس مزاحم، نمی پروف اور UV مزاحم۔ یہ کیبل کی مجموعی سروس لائف کو بڑھانے کے لیے باہر اور کیبل خندقوں میں نمی اور ہلکے سنکنرن کے خلاف مزاحمت کرتا ہے۔

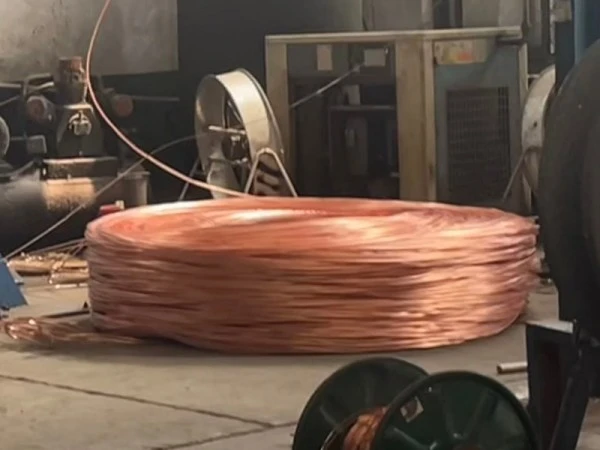

نمونے لینے کے ٹیسٹ تانبے کے مواد، XLPE چھروں اور ابرک کی آگ سے بچنے والے ٹیپ کے لیے کیے جاتے ہیں۔ غیر موافق خام مال پیداوار سے ممنوع ہیں۔
جہتی انحراف اور ناہموار ریپنگ سے بچنے کے لیے کنڈکٹر کراس سیکشن، موصلیت کی موٹائی اور آگ سے بچنے والے ریپنگ کے عمل کی اصل وقت میں نگرانی کی جاتی ہے۔

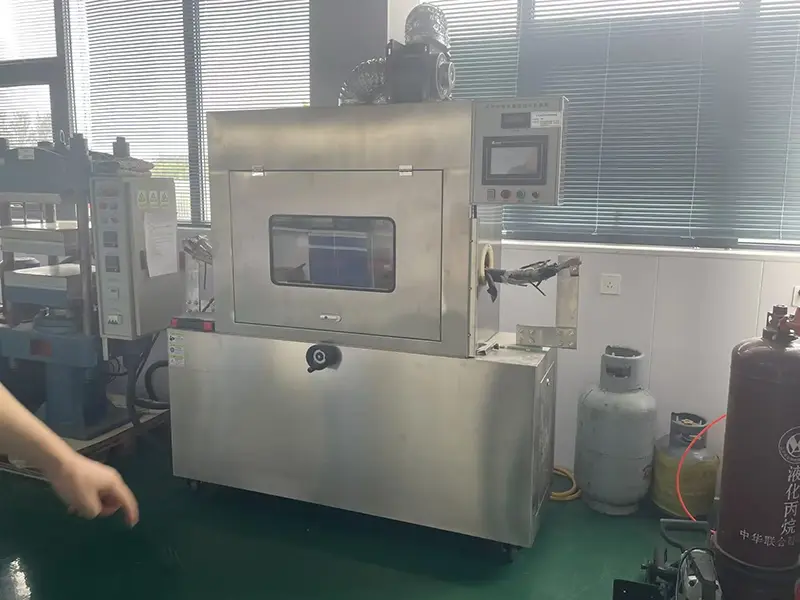

ڈی سی ریزسٹنس ٹیسٹ، پاور فریکوئنسی ویسٹنڈ وولٹیج ٹیسٹ، انسولیشن ریزسٹنٹ ٹیسٹ، فائر ریزسٹنٹ برننگ ٹیسٹ، ایجنگ ٹیسٹ اور کم درجہ حرارت موڑنے کا ٹیسٹ مکمل طور پر انجینئرنگ سروس کے حالات کی تقلید کرتے ہیں۔
ظاہری شکل، وضاحتیں اور پیکیجنگ آئٹم بہ شے کا معائنہ کیا جاتا ہے۔ ٹیسٹ آرکائیوز ہر بیچ کے لیے رکھے جاتے ہیں۔ بیرون ملک پروجیکٹ کی منظوری اور کسٹم کلیئرنس کی ضروریات کو پورا کرنے کے لیے انگریزی زبان کے امتحانی دستاویزات جاری کیے جا سکتے ہیں۔
موجودہ لے جانے والا میڈیم۔ اعلی چالکتا آکسیجن فری تانبا مستحکم بجلی کی ترسیل کو یقینی بناتا ہے۔
بنیادی مخصوص ڈھانچہ۔ یہ آگ کے دوران اعلی درجہ حرارت کو الگ کرتا ہے اور سرکٹ پاور سپلائی کو برقرار رکھتا ہے، جو عام پاور کیبلز سے سب سے بڑا فرق ہے۔
اہم الیکٹریکل موصلیت کا جزو، اعلی درجہ حرارت مزاحم اور اینٹی ایجنگ، طویل مدتی آپریشن میں ٹوٹنا آسان نہیں ہے۔
کیبل کو کمپیکٹ اور گول بناتا ہے اور مکینیکل کمپریشن مزاحمت کو بہتر بناتا ہے۔
رگڑ، نمی، سورج کی روشنی اور ہلکی مٹی کی سنکنرن کے خلاف میکانی تحفظ فراہم کرتا ہے.
ملٹی لیئر ڈھانچہ دوہری صلاحیتوں کا ادراک کرنے کے لیے ہم آہنگی سے کام کرتا ہے: عام حالات میں بجلی کی مستحکم ترسیل اور آگ کے حالات میں قلیل مدتی مسلسل بجلی کی فراہمی۔
آگ سے بچنے والے جلانے کے ٹیسٹ پاس کرتا ہے۔ یہ ہنگامی روشنی، فائر فائٹنگ پمپس اور الارم سسٹم کے آپریشن کو یقینی بنانے کے لیے کھلے شعلے کے حالات میں ایک خاص مدت تک بجلی کی عام فراہمی کو برقرار رکھ سکتا ہے۔ عام شعلہ ریٹارڈنٹ کیبلز صرف آگ کے پھیلاؤ کو کم کر سکتی ہیں اور بجلی کی فراہمی کو برقرار نہیں رکھ سکتیں۔
XLPE موصلیت 90 ℃ کے طویل مدتی آپریٹنگ درجہ حرارت اور اعلی شارٹ سرکٹ کے درجہ حرارت کو برداشت کرنے کی اجازت دیتی ہے، جس میں PVC-موصل کیبلز سے کہیں بہتر گرمی مزاحمت کی کارکردگی ہے۔
کراس سے منسلک پولی تھیلین مواد انڈور کیبل ٹرے اور بیرونی اوور ہیڈ حالات میں طویل مدتی بچھانے کے لیے UV مزاحم اور گرمی سے بڑھاپے کے خلاف مزاحم ہے۔
گھنی میان نمی کو روکتی ہے، جو مرطوب کیبل خندقوں اور زیر زمین بچھانے کے لیے موزوں ہے۔ یہ کمزور تیزاب اور کمزور الکلی سنکنرن کے خلاف مزاحمت کرتا ہے۔
کمپیکٹ مجموعی ڈھانچہ اچھی کمپریشن اور پل مزاحمت پیش کرتا ہے، سول تعمیراتی کام کے دوران نقصان کو روکتا ہے۔
A: عام شعلہ retardant کیبلز کا مقصد بنیادی طور پر شعلے کے پھیلاؤ کو محدود کرنا ہوتا ہے، جب کہ آگ سے بچنے والی کیبلز آگ کے حالات میں ایک مخصوص مدت کے لیے سرکٹ کی سالمیت کو برقرار رکھنے کے لیے بنائی جاتی ہیں۔ اس کیبل میں مائیکا فائر ریزسٹنٹ تہوں کو شامل کیا گیا ہے جو آگ لگنے کے دوران برقی تسلسل کو برقرار رکھنے میں مدد کرتی ہیں، جس سے یہ فائر فائٹنگ پمپس، ایمرجنسی لائٹنگ اور الارم سسٹم کی خدمت کرنے والے سرکٹس پر لاگو ہوتی ہے۔
A: XLPE موصلیت کا ایک مخصوص طویل مدتی آپریٹنگ درجہ حرارت 90℃ تک ہوتا ہے۔ یہ اچھی تھرمل استحکام اور عمر بڑھنے اور کیمیائی نمائش کے خلاف مزاحمت فراہم کرتا ہے۔ PVC موصلیت کے مقابلے میں، XLPE عام طور پر ان ایپلی کیشنز کے لیے بہتر موزوں ہے جہاں زیادہ مسلسل آپریٹنگ درجہ حرارت کی ضرورت ہوتی ہے، منتخب کیبل کی تفصیلات اور تنصیب کی شرائط کے ساتھ۔
A: آگ سے بچنے والی پرت ابرک آگ سے بچنے والے ٹیپ سے بنی ہے۔ اعلی درجہ حرارت کے شعلے کی نمائش کے تحت، ابرک اپنی موصلیت کی خصوصیات کو برقرار رکھتا ہے اور کنڈکٹر کے ارد گرد ایک حرارت سے بچنے والی رکاوٹ بناتا ہے، جس سے برقی موصلیت کے نظام کی حفاظت میں مدد ملتی ہے اور مخصوص آگ مزاحم مدت کے لیے سرکٹ کا تسلسل برقرار رہتا ہے۔
A: معائنہ میں خام مال کی جانچ، پروڈکشن لائن مانیٹرنگ، تیار شدہ پروڈکٹ کنڈکٹر ریزسٹنس ٹیسٹنگ، پاور فریکوئنسی وید اسٹینڈ وولٹیج ٹیسٹنگ، موصلیت مزاحمت ٹیسٹنگ، آگ سے بچنے والے جلانے کے ٹیسٹ، عمر رسیدہ ٹیسٹ اور کم درجہ حرارت موڑنے کے ٹیسٹ شامل ہو سکتے ہیں۔ متعلقہ ٹیسٹ ریکارڈز کو بیچ کے ذریعے برقرار رکھا جا سکتا ہے، اور انگریزی زبان کے تکنیکی یا ٹیسٹ دستاویزات بیرون ملک پراجیکٹس کی دستاویزات کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔
A: لاگو بچھانے کا طریقہ کیبل کی تعمیر اور سائٹ کے حالات پر منحصر ہے۔ میان نمی، UV نمائش اور کمزور تیزاب یا کمزور الکلی ماحول سے تحفظ فراہم کرتا ہے۔ کیبل کو انڈور کیبل ٹرے، آؤٹ ڈور اوور ہیڈ روٹنگ، مرطوب کیبل خندقوں اور بعض براہ راست دفن شدہ ایپلی کیشنز کے لیے سمجھا جا سکتا ہے جہاں مکینیکل، ماحولیاتی اور تنصیب کی ضروریات کی تصدیق کی گئی ہو۔

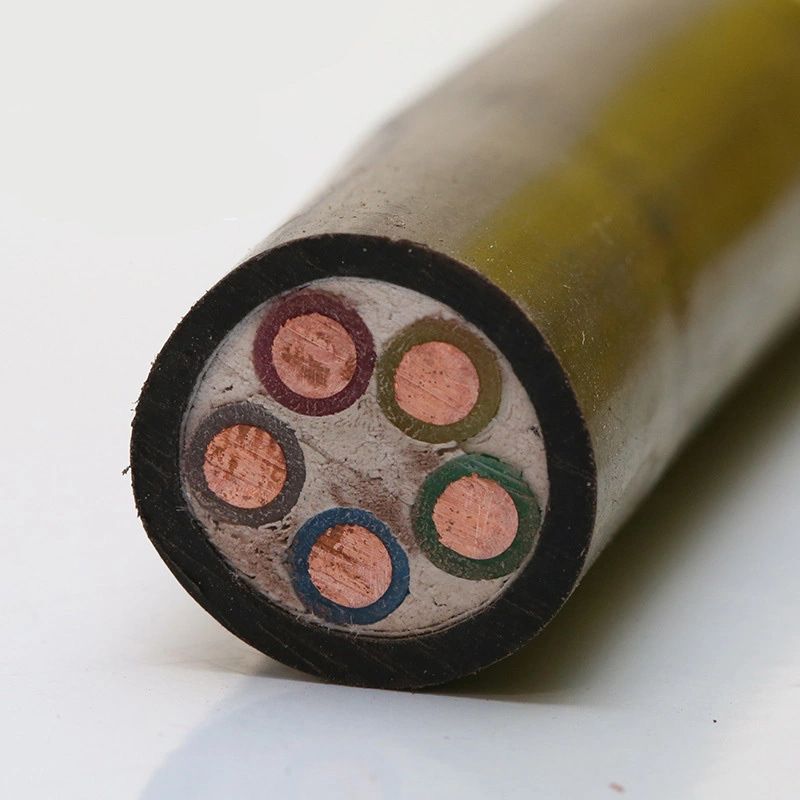

A: مرکزی تعمیر کو پانچ تہوں میں بیان کیا جا سکتا ہے:
1. برقی کرنٹ کی ترسیل کے لیے آکسیجن فری کاپر کنڈکٹر؛
2. آگ سے بچنے والی ابرک کی تہہ آگ کے حالات میں سرکٹ کے تسلسل کو برقرار رکھنے میں مدد کرتی ہے۔
3. XLPE موصلیت کی تہہ جو برقی موصلیت اور تھرمل استحکام فراہم کرتی ہے۔
4. ساختی سپورٹ اور جہتی استحکام کے لیے فلر پرت؛
5. بیرونی میان مکینیکل لباس، نمی اور بیرونی نمائش سے تحفظ فراہم کرتی ہے۔
مشترکہ تعمیر عام بجلی کی ترسیل اور آگ سے بچنے والے سرکٹ کی ضروریات دونوں کو پورا کرتی ہے۔
A: کنڈکٹر اعلی طہارت آکسیجن فری تانبے سے بنا ہے۔ پھنسے ہوئے کنڈکٹر کی تعمیر ایک ہی کراس سیکشن کے ٹھوس کنڈکٹر سے زیادہ لچک فراہم کرتی ہے، جس سے کیبل ٹرے، نالیوں اور دیگر محدود وائرنگ کی جگہوں پر روٹنگ اور کنکشن کا کام آسان ہوجاتا ہے۔ کنڈکٹر کے سائز اور قابل اطلاق کیبل کی تفصیلات کے مطابق برقی کارکردگی کا جائزہ لیا جانا چاہیے۔
A: XLPE موصلیت میں مخصوص مختصر مدت کے لیے 250℃ تک شارٹ سرکٹ درجہ حرارت کی حد ہوتی ہے، قابل اطلاق کیبل کے معیار اور آپریٹنگ شرائط کے ساتھ مشروط ہے۔ ڈیلیوری سے پہلے تیار شدہ کیبلز پاور فریکوئینسی کا سامنا کرنے والی وولٹیج اور موصلیت مزاحمت کی جانچ سے گزر سکتی ہیں۔ مرطوب زیر زمین تنصیبات کے لیے، طویل مدتی برقی کارکردگی کو برقرار رکھنے کے لیے میان، موصلیت کا نظام، نکاسی آب کے حالات اور بچھانے کے طریقہ کار پر غور کیا جانا چاہیے۔
