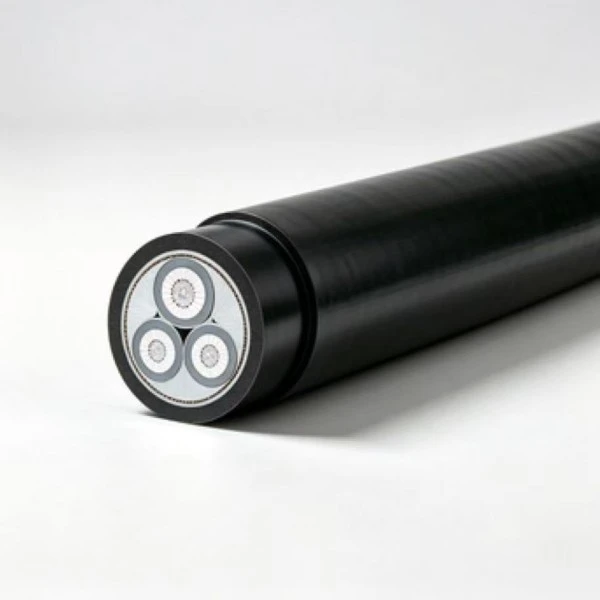

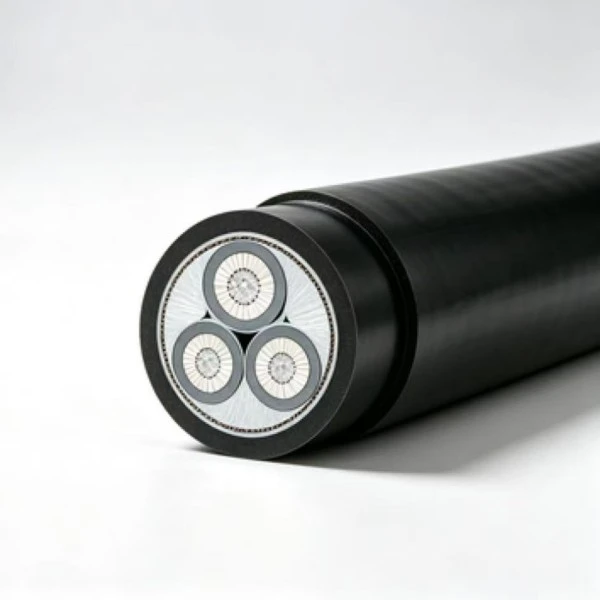

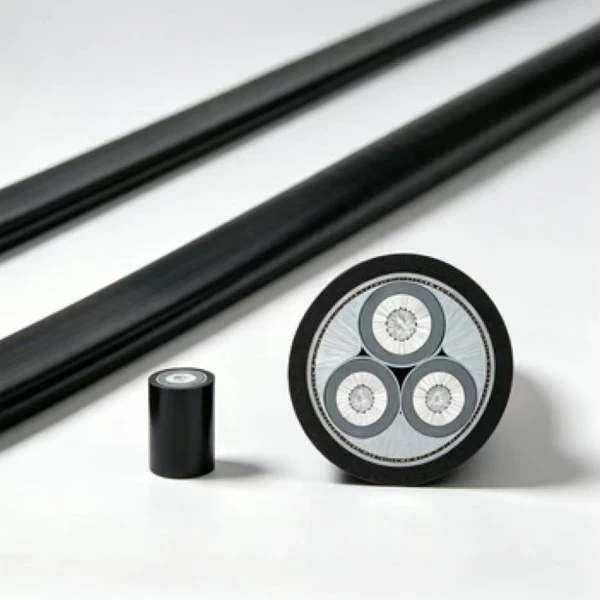

ایلومینیم پیویسی کم وولٹیج پاور کیبل

پروڈکٹ ماڈل: VLV، VLV6(2)2، VLY، VLV6(2)3، وغیرہ۔

ایلومینیم پی وی سی کم وولٹیج پاور کیبل اعلی طہارت والے ایلومینیم کنڈکٹرز کو اپناتی ہے جس میں مستحکم چالکتا اور ہلکے وزن کی خصوصیت آسان تنصیب کے لیے ہوتی ہے، جس سے پروجیکٹ کی خریداری کے اخراجات میں بہت زیادہ کمی آتی ہے۔ 0.6/1kV کم وولٹیج پاور ٹرانسمیشن کے لیے درجہ بندی کی گئی، یہ انڈور، آؤٹ ڈور اور کیبل ٹرینچ ایپلی کیشنز سمیت متعدد فکسڈ لیٹنگ حالات میں فٹ بیٹھتا ہے۔

پروڈکٹ کے طول و عرض اور تکنیکی پیرامیٹرز

تکنیکی کارکردگی

موڑنے کا رداس:

سنگل کور کیبلز کے لیے قابل موڑنے والا رداس: \(20\times(d+D)\pm5\%\)

ملٹی کور کیبلز کے لیے قابل موڑنے والا رداس: \(15\times(d+D)\pm5\%\)

D = کیبل کا اصل بیرونی قطر (ملی میٹر)

d = موصل کا اصل قطر (ملی میٹر)

بچھانے کا درجہ حرارت:

اگر محیطی درجہ حرارت 0 ℃ سے کم ہو تو بچھانے سے پہلے پری ہیٹنگ کی جائے گی۔

بچھانے کی اونچائی کا فرق:

کیبل کے لیے عمودی بچھانے کی اونچائی کے فرق پر کوئی پابندی نہیں۔

مختلف محیطی درجہ حرارت کے تحت Ampacity تصحیح گتانک

بچھانے اور درخواست کے منظرنامے۔

فیکٹری کے احاطے میں انڈور فکسڈ بچھانے

بڑے پیمانے پر فیکٹری ورکشاپس اور گوداموں کے اندر کم وولٹیج پاور ڈسٹری بیوشن سرکٹس کے لیے استعمال کیا جاتا ہے، دیواروں اور کیبل ٹرے کے ساتھ روٹ کیا جاتا ہے۔ مستحکم کیبل کی ساخت اور قابل اعتماد پیویسی موصلیت کے تحفظ کے ساتھ، ایلومینیم پی وی سی کم وولٹیج پاور کیبل فیکٹری پاور سے چلنے والے آلات کے لیے بجلی کی فراہمی کی ضروریات کو پورا کرتی ہے۔ آسان تعمیر کی خاصیت، یہ لمبی دوری کے اندرونی مین پاور ڈسٹری بیوشن کے لیے موزوں ہے۔

بیرونی بے نقاب بچھانے

اسے فیکٹری کے احاطے کی دیواروں اور افادیت کے کھمبوں کے ساتھ اوپر نصب کیا جا سکتا ہے۔ پی وی سی کی بیرونی میان سورج کی روشنی، ہوا اور بارش کے کٹاؤ کے خلاف عمر بڑھنے کے لیے بہترین مزاحمت رکھتی ہے۔ اس کا اطلاق عام طور پر ٹاؤن شپ پاور ڈسٹری بیوشن اور صنعتی پارکوں کی بیرونی مین پاور سپلائی لائنوں کے لیے کیا جاتا ہے تاکہ پروجیکٹ کی خریداری کی مجموعی لاگت کو کم کیا جا سکے۔

کیبل خندقوں / سرنگوں میں بچھانا

زیر زمین کیبل خندقوں اور جامع یوٹیلیٹی ٹنل میں نصب کیا گیا ہے۔ ہوادار ماحول گرمی کی کھپت کی سازگار کارکردگی فراہم کرتا ہے اور بعد کے مرحلے کے سرکٹ کے معائنہ اور دیکھ بھال میں سہولت فراہم کرتا ہے۔ یہ بڑے پیمانے پر میونسپل معاون سہولیات اور صنعتی پارکوں کے زیر زمین بجلی کی تقسیم کے نظام میں اپنایا جاتا ہے۔

براہ راست دفن مٹی بچھانے

بنیادی حفاظتی اقدامات کے ساتھ اسے براہ راست زیر زمین مٹی میں دفن کیا جا سکتا ہے۔ مضافاتی سڑک کے منصوبوں، دیہی پاور گرڈ کی تزئین و آرائش اور صنعتی پارکوں کی آؤٹ ڈور پاور سپلائی لائنوں کے لیے موزوں ہے۔ ہلکا پھلکا ایلومینیم کنڈکٹر کیبل نقل و حمل اور کیبل کھینچنے کی دشواریوں کو کم کرتا ہے اور بڑے پیمانے پر بنیادی ڈھانچے کے منصوبوں میں فٹ بیٹھتا ہے۔

نئے دیہی پاور گرڈ کی تزئین و آرائش کے منصوبے

نمایاں لاگت کی کارکردگی کے ساتھ دیہی مین پاور ڈسٹری بیوشن لائنوں کے لیے ترجیحی آپشن۔ یہ گاؤں کے ٹرانسفارمرز سے آخری صارفین تک کم وولٹیج بجلی کی ترسیل کے لیے استعمال ہوتا ہے۔ یہ بڑی مقدار میں بلک پروکیورمنٹ کے لیے بڑے فوائد کو ظاہر کرتا ہے اور دیہی پاور گرڈ کو اپ گریڈ کرنے کے منصوبوں کے لیے وسیع پیمانے پر استعمال ہونے والی کیبل ہے۔

اکثر پوچھے گئے سوالات

Q1: کس وولٹیج کی درجہ بندی لاگو ہے، اور کیا کیبل بیرونی منصوبوں کے لیے استعمال کی جا سکتی ہے؟

A: ایلومینیم PVC کم وولٹیج پاور کیبل کو روایتی کم وولٹیج بجلی کی تقسیم کے لیے 0.6/1 kV پر درجہ بندی کیا گیا ہے۔ کیبل کی تعمیر اور سائٹ کے حالات پر منحصر ہے، تنصیب کے طریقوں میں بیرونی اوور ہیڈ روٹنگ، کیبل خندقیں اور کچھ براہ راست دفن شدہ ایپلی کیشنز شامل ہو سکتی ہیں۔ پی وی سی میان عام بیرونی نمائش کے خلاف مزاحمت فراہم کرتی ہے، لیکن کیبل کے انتخاب کے دوران طویل مدتی سورج کی روشنی، نمی، درجہ حرارت اور مکینیکل حالات پر غور کیا جانا چاہیے۔

Q2: کم از کم موڑنے کا رداس کیا ہے؟ کیا کیبل کو کم درجہ حرارت پر نصب کیا جا سکتا ہے؟

A: سنگل کور کیبلز کے لیے، مخصوص موڑنے کی ضرورت 20 × (d + D) ±5% ہے، جو قابل اطلاق پروڈکٹ کی تفصیلات سے مشروط ہے۔ جب بچھانے کا محیط درجہ حرارت 0 ℃ سے کم ہو تو، تنصیب سے پہلے مناسب پری ہیٹنگ کی جانی چاہیے۔ مطلوبہ درجہ حرارت کے علاج کے بغیر براہ راست تنصیب سے گریز کیا جانا چاہئے کیونکہ کم درجہ حرارت پیویسی کم لچکدار اور مکینیکل نقصان کے لئے زیادہ حساس ہوسکتا ہے۔

Q3: کیا مختلف کنڈکٹر کراس سیکشن اور کسٹم کیبل کی لمبائی دستیاب ہے؟

A: درج شدہ مصنوعات کی رینج 1.5 mm² سے 1000 mm² تک کنڈکٹر کراس سیکشن پر محیط ہے۔ معیاری وضاحتیں پیداوار کی دستیابی کے مطابق فراہم کی جا سکتی ہیں، جبکہ پراجیکٹ کے آرڈرز کے لیے کٹ سے لمبائی کی ضروریات اور کیبل مارکنگ پر بات کی جا سکتی ہے۔ مطلوبہ تفصیلات اور مقدار کے مطابق نمونے کی مقدار اور بڑے بیرون ملک آرڈرز دونوں کا جائزہ لیا جا سکتا ہے۔

Q4: تانبے کے کنڈکٹرز کے مقابلے ایلومینیم کنڈکٹرز کے کیا فوائد ہیں؟

A: ایلومینیم کی کثافت تانبے کے مقابلے میں کم ہوتی ہے، اس لیے ایک ایلومینیم کنڈکٹر کیبل کیبل کے مجموعی وزن کو کم کر سکتی ہے اور نقل و حمل اور تنصیب کو آسان بنا سکتی ہے۔ اس کی مادی لاگت بھی تانبے سے کم ہو سکتی ہے، جو طویل فاصلے کے سرکٹس اور بڑی خریداری کی مقدار سے متعلق ہو سکتی ہے۔ انتخاب میں موجودہ صلاحیت، وولٹیج ڈراپ، کیبل کی لمبائی، تنصیب کا طریقہ اور کل پروجیکٹ لاگت پر غور کرنا چاہیے۔

Q5: کیا بیرون ملک مقیم منصوبوں کے لیے انگریزی زبان کی ٹیسٹ رپورٹس اور تکنیکی دستاویزات فراہم کی جا سکتی ہیں؟

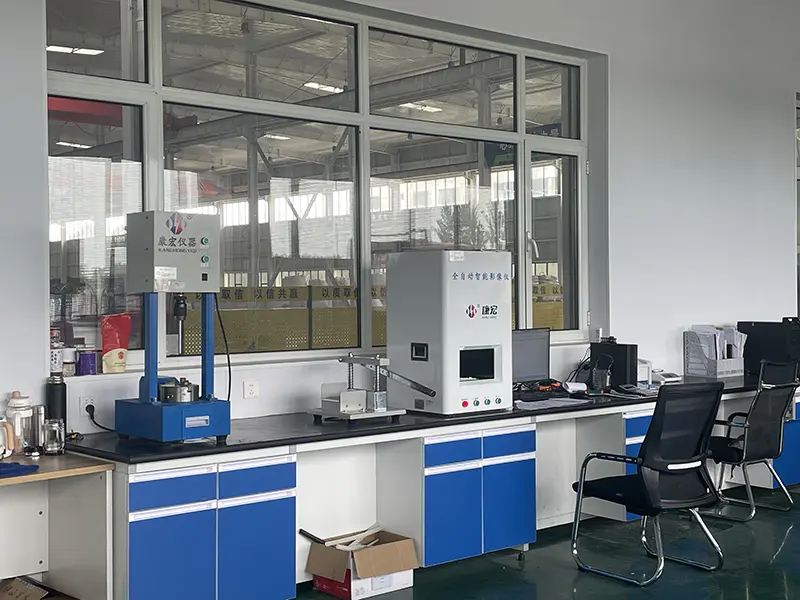

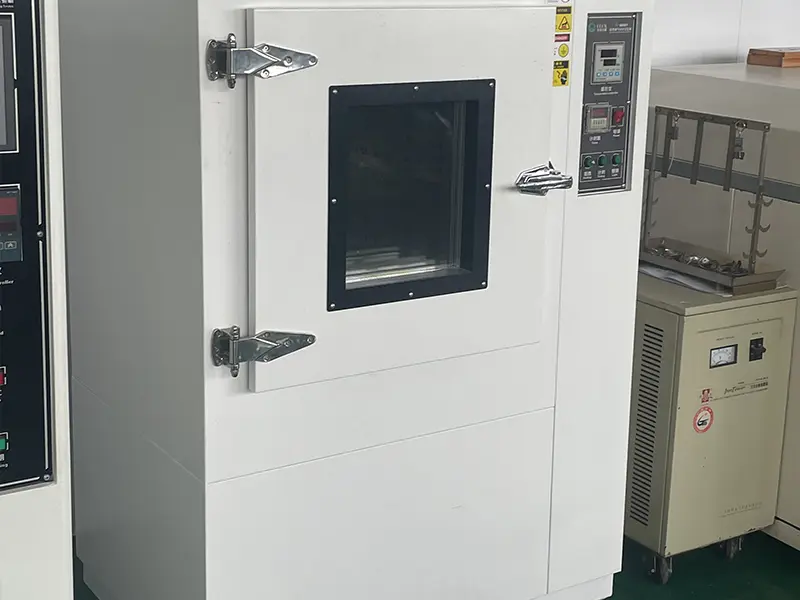

A: فیکٹری کے معائنہ کے ریکارڈ اور متعلقہ الیکٹریکل ٹیسٹ رپورٹس مصنوعات کی تفصیلات اور آرڈر کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔ ضرورت پڑنے پر بیرون ملک پروجیکٹ کے جائزے یا کسٹم دستاویزات کے لیے انگریزی زبان کے دستاویزات بھی تیار کیے جا سکتے ہیں۔ عین مطابق سرٹیفکیٹ اور ٹیسٹ رپورٹ پیکیج کی تصدیق منزل کی مارکیٹ اور پروجیکٹ کی قبولیت کی ضروریات کے مطابق کی جانی چاہیے۔

Q6: کیا براہ راست دفن شدہ تنصیب کے لیے اضافی تحفظ کی ضرورت ہے؟

A: براہ راست تدفین پر غور کیا جاسکتا ہے جہاں مٹی اور تنصیب کے حالات مخصوص درخواست کی حد کے اندر ہوں۔ اضافی حفاظتی آستینوں یا نالیوں کی سفارش کی جاتی ہے جہاں کیبل تیزابیت کی تیزابیت، ضرورت سے زیادہ نمی، مکینیکل اثر یا دیگر غیر معمولی ماحولیاتی عوامل کے سامنے آسکتی ہے۔ تدفین کی گہرائی، نکاسی آب اور مکینیکل تحفظ کو بھی قابل اطلاق تنصیب کی ضروریات پر عمل کرنا چاہیے۔

Q7: کون سے عوامل ترسیل کے لیڈ ٹائم کا تعین کرتے ہیں؟ کیا تیز پیداوار ممکن ہے؟

A: ڈیلیوری کا وقت کیبل کی تفصیلات، کنڈکٹر کراس سیکشن، آرڈر کی مقدار، پروڈکشن شیڈول اور پیکیجنگ یا دستاویزات کی ضروریات پر منحصر ہے۔ پیداواری صلاحیت اور مواد دستیاب ہونے پر معیاری تصریحات میں لیڈ ٹائم کم ہو سکتا ہے۔ اپنی مرضی کے مطابق یا بڑے حجم کے آرڈرز کے لیے، مطلوبہ مقدار اور ٹارگٹ ڈیلیوری کی تاریخ کی پہلے سے تصدیق کی جانی چاہیے تاکہ پروڈکشن شیڈول کو اس کے مطابق ترتیب دیا جا سکے۔

Q8: محیطی درجہ حرارت طویل مدتی کرنٹ لے جانے کی صلاحیت کو کیسے متاثر کرتا ہے؟

A: محیطی درجہ حرارت بڑھنے کے ساتھ ہی قابل اجازت کرنٹ کم ہو جاتا ہے کیونکہ گرمی کی کھپت کم موثر ہو جاتی ہے۔ اس لیے کنڈکٹر کے سائز اور انسٹالیشن کا طریقہ منتخب کرتے وقت قابل اطلاق درجہ حرارت کی اصلاح کے گتانک پر غور کیا جانا چاہیے۔ بند یا خراب ہوادار جگہوں کے لیے جہاں محیطی درجہ حرارت 40 ℃ سے زیادہ رہتا ہے، حتمی کیبل کے انتخاب سے پہلے اضافی تھرمل تشخیص کی ضرورت ہو سکتی ہے۔
