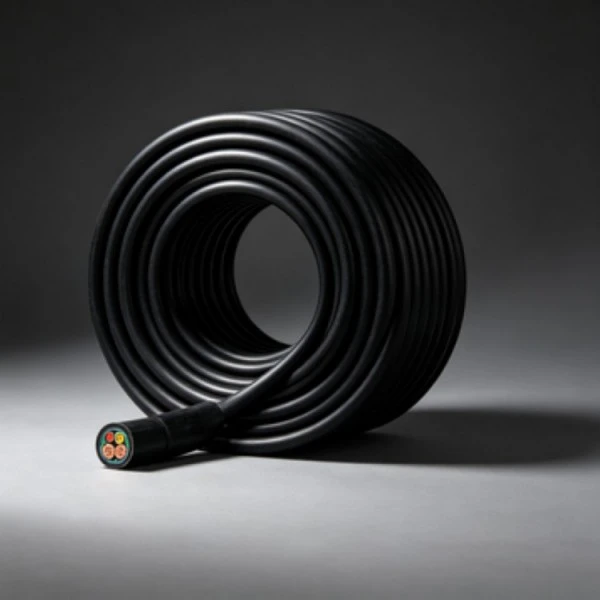

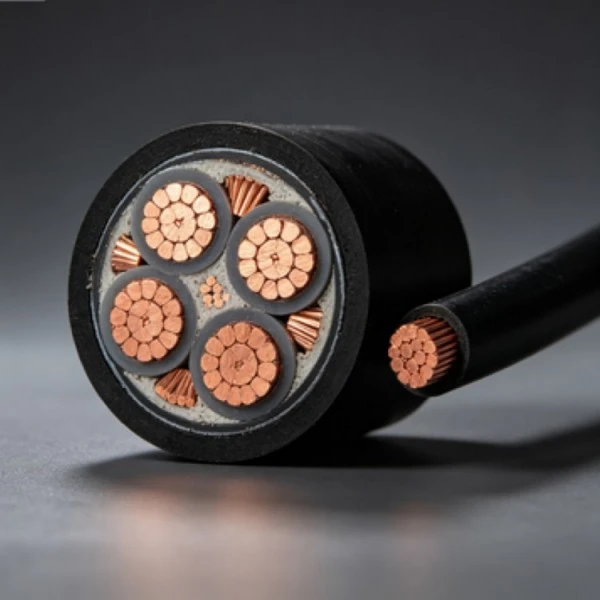

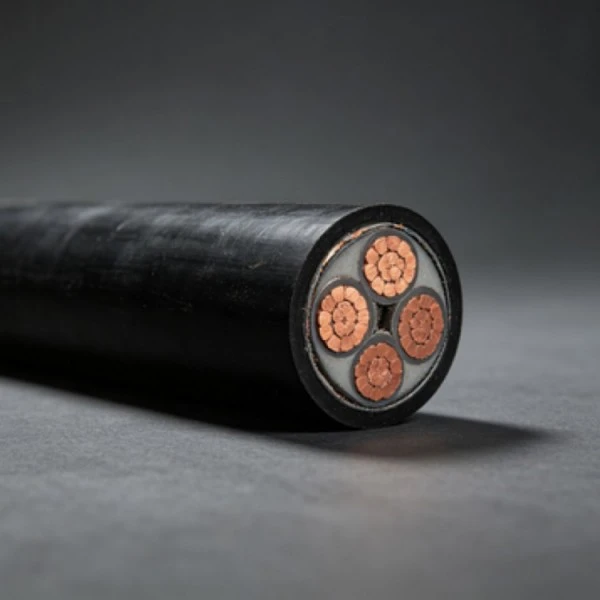

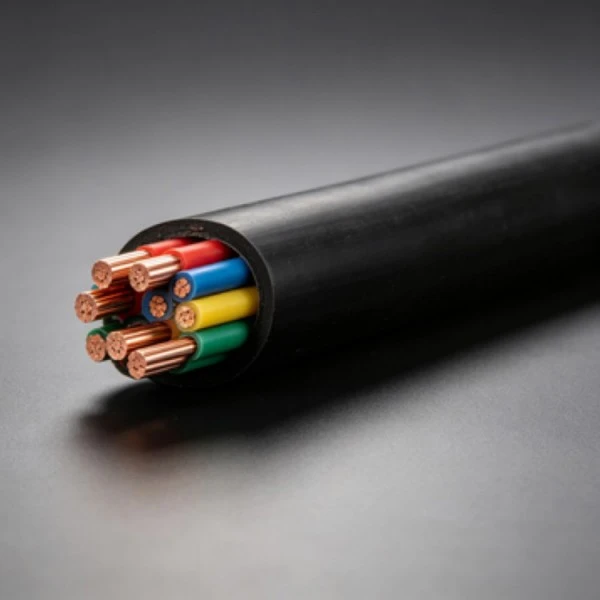

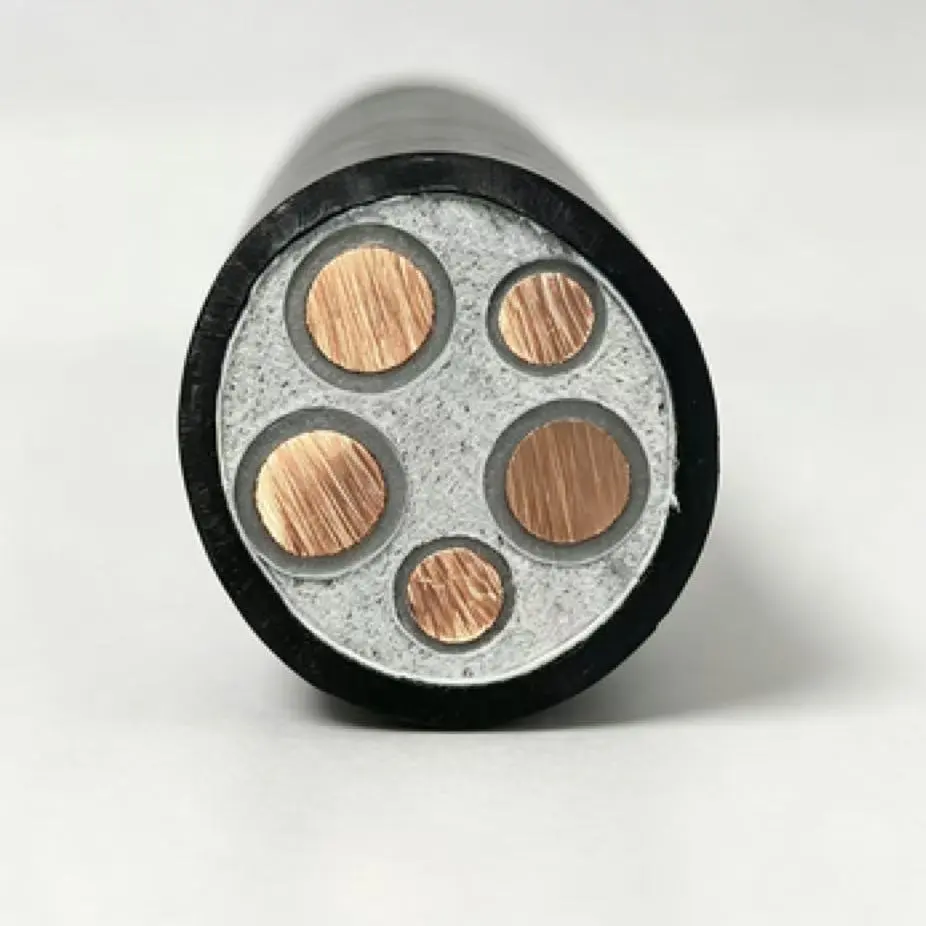

کاپر XLPE کم وولٹیج پاور کیبل کم وولٹیج بجلی کی ترسیل اور تقسیم کے لیے تانبے کے کنڈکٹرز کو کراس لنکڈ پولی تھیلین (XLPE) موصلیت کے ساتھ جوڑتی ہے۔ دستیاب کنڈکٹر کے سائز میں عام عمارت، سازوسامان اور ڈسٹری بیوشن ایپلی کیشنز کا احاطہ کیا گیا ہے، جس میں ٹھوس اور پھنسے ہوئے کنڈکٹر تعمیرات درج کردہ تصریحات میں شامل ہیں۔ پیداوار سے پہلے کیبل کا سائز، تنصیب کا طریقہ اور پروجیکٹ کی ضروریات کی تصدیق کی جانی چاہئے۔
| برائے نام سیکشن (mm²) | کم از کم کنڈکٹر تاریں | موصل OD (ملی میٹر) | XLPE موصلیت کی موٹائی (ملی میٹر) | تقریبا موصلیت OD (ملی میٹر) | زیادہ سے زیادہ کنڈکٹر مزاحمت 20℃ (Ω/km) پر |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (B) | 7 | 1.56 ± 0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3.09 ± 0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0 ± 0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2 ± 0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |
کنڈکٹر کیبل کا مرکزی کرنٹ لے جانے والا راستہ فراہم کرتا ہے۔ فراہم کردہ تصریحات میں چھوٹے کراس سیکشنز پر ٹھوس اور پھنسے ہوئے دونوں طرح کی تعمیرات شامل ہیں، جب کہ بڑے سائز میں ملٹی وائر اسٹرینڈڈ کنڈکٹر استعمال ہوتے ہیں۔ 20℃ پر کنڈکٹر مزاحمتی قدریں تصریح کی تصدیق کے لیے تکنیکی جدول میں درج ہیں۔
کراس سے منسلک پولی تھیلین تانبے کے کنڈکٹر کے گرد بنیادی برقی موصلیت فراہم کرتی ہے۔ عام تھرمو پلاسٹک پولی تھیلین کے مقابلے میں، XLPE کو عام طور پر پاور کیبلز کے لیے منتخب کیا جاتا ہے جہاں اعلی تھرمل صلاحیت اور مستحکم موصلیت کی خصوصیات کی ضرورت ہوتی ہے۔ اصل آپریٹنگ درجہ حرارت کی حدوں کو قابل اطلاق مصنوعات کی تفصیلات پر عمل کرنا چاہئے۔
کنڈکٹر قطر، موصلیت کی موٹائی اور تقریباً موصل قطر برائے نام کراس سیکشن کے ساتھ مختلف ہوتے ہیں۔ ٹرمینلز، نالیوں، کیبل ٹرے اور تنصیب کے دیگر اجزاء کے ساتھ کیبل کی مطابقت کی جانچ کرتے وقت یہ اقدار اہم ہیں۔
موصلیت کیبل کی تنصیب کے دوران عام ہینڈلنگ کے خلاف تحفظ فراہم کرتی ہے۔ تاہم، کیبل کو ایک مخصوص لچکدار یا بکتر بند تعمیر کے متبادل کے طور پر نہیں سمجھا جانا چاہئے جہاں تنصیب میں مسلسل حرکت، شدید مکینیکل اثر، ضرورت سے زیادہ کھینچنے والی قوت یا دیگر خاص حالات شامل ہوں۔
تانبے کے کنڈکٹر اور XLPE موصلیت کا امتزاج بجلی کی تقسیم کے لیے روایتی کم وولٹیج پاور کیبل کی تعمیر فراہم کرتا ہے۔ کنڈکٹر مزاحمت، موصلیت کے طول و عرض اور وولٹیج کو برداشت کرنے کی ضروریات کو قبولیت سے پہلے قابل اطلاق معیار اور پروجیکٹ کی تفصیلات کے خلاف تصدیق کی جانی چاہئے۔
کاپر XLPE کم وولٹیج پاور کیبل کو برقی بوجھ، تنصیب کے ماحول اور مطلوبہ کنڈکٹر کی تعمیر کے مطابق مخصوص کیا جا سکتا ہے بجائے اس کے کہ برائے نام کرنٹ کی بنیاد پر کراس سیکشن کا انتخاب کیا جائے۔
تکمیل شدہ کیبل کے طول و عرض کو قابل اطلاق مصنوعات کی تفصیلات کے خلاف چیک کیا جانا چاہئے. فراہم کردہ AC وولٹیج ٹیسٹ کی ضرورت کے لیے، کیبل برداشت کرتی ہے۔5 منٹ کے لیے 3.5 kVمحیطی درجہ حرارت پر خرابی کے بغیر۔ قابل اطلاق ٹیسٹ کے طریقہ کار اور قبولیت کے معیار کی تصدیق شدہ کیبل کے متعلقہ معیار کے خلاف ہونی چاہیے۔
لگاتار شناخت میں کارخانہ دار کا نام، پروڈکٹ ماڈل اور ریٹیڈ وولٹیج شامل ہو سکتے ہیں، قابل اطلاق مارکنگ کی ضروریات کے مطابق۔ مخصوص مارکنگ مواد کی پیداوار سے پہلے تصدیق کی جا سکتی ہے جب کیبل بیرون ملک یا پروجیکٹ کے لیے مخصوص ایپلی کیشن کے لیے فراہم کی جاتی ہے۔
معائنہ کنڈکٹر کی مزاحمت، جہتی پیمائش، موصلیت کی حالت اور مخصوص برقی ٹیسٹوں کا احاطہ کر سکتا ہے۔ جہاں پراجیکٹ کو فیکٹری کے معائنہ کے ریکارڈ یا اضافی ٹیسٹ دستاویزات کی ضرورت ہوتی ہے، وہاں آرڈر دیتے وقت ان تقاضوں کی تصدیق ہونی چاہیے۔
کیبل ٹرے عمارتوں، کارخانوں، تہہ خانوں اور اسی طرح کی تنصیبات میں بجلی کی تقسیم کے لیے استعمال کی جا سکتی ہیں۔ پاور اور کنٹرول کیبلز کو برقی ڈیزائن کے مطابق ترتیب دیا جانا چاہیے، گرمی کی کھپت اور معائنہ کے لیے رسائی کے لیے کافی وقفہ کے ساتھ۔ سپورٹ، فکسنگ وقفے اور کیبل کی علیحدگی کو قابل اطلاق تنصیب کی تفصیلات پر عمل کرنا چاہیے۔
براہ راست تدفین کے لیے، کیبل کا راستہ، تدفین کی گہرائی، مٹی کے حالات اور مکینیکل تحفظ کا تعین پروجیکٹ کے ڈیزائن کے مطابق کیا جانا چاہیے۔ بچھانے کے دوران تیز اشیاء اور ضرورت سے زیادہ مکینیکل تناؤ سے گریز کیا جانا چاہیے۔ جہاں تنصیب کو کھدائی یا بیرونی اثرات کا سامنا کرنا پڑ سکتا ہے، وہاں اضافی مکینیکل تحفظ پر غور کیا جانا چاہیے۔
نالی کی تنصیب کو تقسیم کی دیواروں، فرش کے ڈھانچے اور دیگر محفوظ راستوں میں چھپی ہوئی تاروں کے لیے استعمال کیا جا سکتا ہے۔ نالی کے اندر کا حصہ ملبے اور تیز دھاروں سے پاک ہونا چاہیے اور کیبل کھینچنے کی اجازت دی گئی مکینیکل حدود کے اندر رہنی چاہیے۔ کیبل کے جوائنٹس کو قابل رسائی جنکشن خانوں یا تقسیم کے آلات میں ہونا چاہیے نہ کہ چھپے ہوئے نالی کے حصوں کے اندر۔
اونچی اونچی عمودی تنصیبات کو کیبل کے وزن اور ٹھیک کرنے کے انتظام پر توجہ دینے کی ضرورت ہوتی ہے۔ کیبلز کو مناسب وقفوں پر سپورٹ کیا جانا چاہیے بجائے اس کے کہ ان کے پورے وزن کو ایک کنکشن پوائنٹ پر کام کرنے دیا جائے۔ فکسنگ سسٹم کو سروس کے دوران ضرورت سے زیادہ حرکت اور مکینیکل تناؤ کو بھی روکنا چاہیے۔
بیرونی تنصیب میں سورج کی روشنی، درجہ حرارت، نمی، مکینیکل تحفظ اور کیبل میان کی تعمیر پر غور کرنے کی ضرورت ہوتی ہے۔ اوور ہیڈ روٹنگ کے لیے، مناسب سپورٹ اور کلیئرنس فراہم کی جانی چاہیے۔ جہاں کیبل ریٹیڈ ایپلیکیشن رینج سے باہر کے حالات سے دوچار ہو، وہاں متبادل میان یا کیبل کی تعمیر کی ضرورت ہو سکتی ہے۔
درج کردہ وضاحتیں 1.5 mm² سے 400 mm² تک ہیں۔ چھوٹے سائز میں ٹھوس اور پھنسے ہوئے کنڈکٹر کے اختیارات شامل ہوتے ہیں، جبکہ بڑے سائز میں ملٹی وائر اسٹرینڈ کنسٹرکشن کا استعمال ہوتا ہے۔ مطلوبہ سائز کا انتخاب لوڈ کرنٹ، وولٹیج ڈراپ، انسٹالیشن کا طریقہ اور قابل اطلاق برقی ضروریات کے مطابق کیا جانا چاہیے۔
ٹھوس کنڈکٹر ایک واحد کنڈکٹر تار استعمال کرتے ہیں، جبکہ پھنسے ہوئے تعمیرات متعدد تاروں پر مشتمل ہوتے ہیں۔ ٹھوس کنڈکٹر فکسڈ وائرنگ کے لیے موزوں ہو سکتے ہیں جہاں لچک ایک اہم ضرورت نہیں ہے۔ پھنسے ہوئے کنڈکٹر آسان ہینڈلنگ فراہم کرتے ہیں جہاں کیبل کو آلات کے ارد گرد یا زیادہ پیچیدہ تنصیب کے راستوں سے روٹ کرنے کی ضرورت ہوتی ہے۔
کنڈکٹر کراس سیکشن، کنڈکٹر کی تعمیر، درجہ بندی شدہ وولٹیج، مطلوبہ کیبل کی لمبائی، مقدار، تنصیب کا طریقہ اور ترسیل کی منزل فراہم کریں۔ پراجیکٹ آرڈرز کے لیے، قابل اطلاق معیار، معائنہ کے دستاویزات، مارکنگ کی ضروریات اور پیکیجنگ کی وضاحتوں کی بھی تصدیق ہونی چاہیے۔
پیداوار کی تفصیلات اور آرڈر کی مقدار کے مطابق اپنی مرضی کے مطابق کیبل کی لمبائی اور شناختی مارکنگ پر تبادلہ خیال کیا جا سکتا ہے۔ حسب ضرورت آرڈرز کے لیے، مطلوبہ لمبائی، رواداری، مارکنگ مواد، پیکیجنگ کا طریقہ اور ترسیل کا شیڈول فراہم کریں تاکہ پیداوار سے پہلے ان تفصیلات کا جائزہ لیا جا سکے۔
قابل اطلاق پروڈکٹ کے معیار اور خریداری کی تفصیلات پر منحصر ہے، معائنہ میں کنڈکٹر کی مزاحمت، جہتی پیمائش، موصلیت سے متعلق جانچ اور AC وولٹیج کو برداشت کرنے کی جانچ شامل ہوسکتی ہے۔ اگر کسی پروجیکٹ کے لیے فیکٹری ٹیسٹ کی مخصوص رپورٹ یا معائنہ کی شکل کی ضرورت ہوتی ہے، تو اسے پروڈکشن سے پہلے بیان کیا جانا چاہیے۔
اسے بیرونی یا زیر زمین ایپلی کیشنز کے لیے سمجھا جا سکتا ہے جب منتخب کیبل کی تعمیر اور میان تنصیب کے ماحول کے لیے موزوں ہوں۔ مٹی کے حالات، نمی، سورج کی روشنی، مکینیکل لوڈنگ اور تنصیب کے درجہ حرارت کو تفصیلات کی تصدیق سے پہلے جائزہ لینا چاہیے۔
ایک معیاری کم وولٹیج پاور کیبل کی تعمیر کو مسلسل گھسیٹنے، بار بار موڑنے یا ٹورسنل حرکت کے لیے خود بخود متعین نہیں کیا جانا چاہیے۔ ان ضروریات کے ساتھ سازوسامان عام طور پر ایک لچکدار کیبل کی تعمیر کا مطالبہ کرتا ہے جو خاص طور پر موبائل سروس کے لیے درجہ بند ہے۔
پروڈکٹ ماڈل، کنڈکٹر کراس سیکشن، کنڈکٹر کی تعمیر، موصلیت کے طول و عرض، کیبل کی لمبائی، مارکنگ اور قابل اطلاق معیار کی تصدیق کریں۔ دہرائے جانے والے پروجیکٹس کے لیے، ان تصریحات کو یکساں رکھنا پروڈکشن بیچز کے درمیان فرق کو کم کرنے میں مدد کرتا ہے اور آنے والے معائنے کو آسان بناتا ہے۔
مطلوبہ کنڈکٹر کا سائز، تعمیر، کیبل کی لمبائی، مقدار، تنصیب کا طریقہ اور منزل فراہم کریں۔کیاانچینگتکنیکی ضروریات کا جائزہ لے سکتے ہیں اور پیداوار سے پہلے دستیاب تفصیلات اور دستاویزات کی تصدیق کرسکتے ہیں۔
