میڈیم وولٹیج پاور کیبلز کا استعمال درمیانے وولٹیج نیٹ ورکس میں بجلی کی ترسیل اور تقسیم کے لیے کیا جاتا ہے، بشمول یوٹیلیٹی گرڈ، صنعتی سہولیات اور قابل تجدید توانائی کی تنصیبات۔ Qiancheng میں XLPE موصل کیبلز فراہم کرتا ہے۔6/10kVاور12/20kVدرجہ بندی، تانبے یا ایلومینیم کنڈکٹرز اور مختلف کور اور آرمر کنفیگریشنز کے ساتھ۔

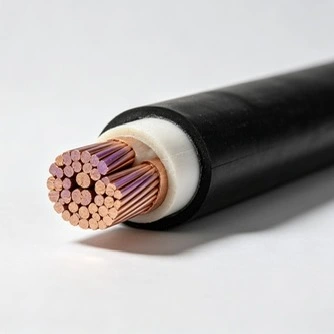

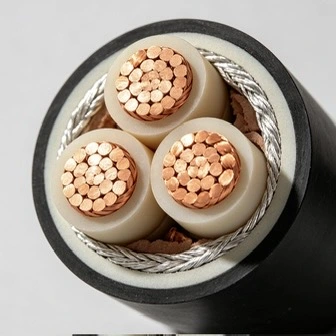

ایک عام میڈیم وولٹیج کیبل کنڈکٹر، کنڈکٹر سکرین، XLPE موصلیت اور موصلیت کی سکرین پر مشتمل ہوتی ہے۔ سیمی کنڈکٹر اسکرینز موصلیت کے ارد گرد برقی فیلڈ کو کنٹرول کرنے میں مدد کرتی ہیں، جبکہ XLPE پرت مرکزی برقی موصلیت فراہم کرتی ہے۔ جہاں اضافی مکینیکل تحفظ کی ضرورت ہو اسٹیل ٹیپ یا اسٹیل وائر آرمر کو شامل کیا جاسکتا ہے۔
کاپر اور ایلومینیم کنڈکٹر مختلف برقی اور تنصیب کی ضروریات کے لیے دستیاب ہیں۔ کاپر اعلی برقی چالکتا پیش کرتا ہے، جبکہ ایلومینیم کم کنڈکٹر کا وزن فراہم کرتا ہے اور مناسب ہو سکتا ہے جہاں کیبل کا وزن اور مادی لاگت اہم تحفظات ہیں۔
| پروڈکٹ کا نام | تفصیلات دستیاب ہیں۔ | وولٹیج کی درجہ بندی | کنفیگریشنز |
|---|---|---|---|
| میڈیم وولٹیج پاور کیبل | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800mm² | 6/10kV، 12/20kV | سنگل کور، 3 کور، سٹیل ٹیپ بکتر بند، سٹیل وائر بکتر بند، غیر بکتر بند، تانبا/ایلومینیم کنڈکٹر |
کنڈکٹر پھنسے ہوئے تانبے یا ایلومینیم سے بنایا گیا ہے اور اسے کنڈکٹر اسکرین، XLPE موصلیت اور ایک موصلیت کی سکرین سے ڈھکا ہوا ہے۔ یہ اسکرین شدہ تعمیر موصلیت کے ارد گرد برقی فیلڈ کو کنٹرول کرنے میں مدد کرتی ہے اور درمیانے وولٹیج کے آپریشن کے لیے درکار برقی موصلیت فراہم کرتی ہے۔
قابل اطلاق XLPE کیبل ڈیزائنز کے لیے، کنڈکٹر آپریٹنگ درجہ حرارت عام آپریٹنگ حالات میں 90°C تک پہنچ سکتا ہے، مخصوص شارٹ سرکٹ دورانیے کے لیے 250°C تک قابل اجازت شارٹ سرکٹ کنڈکٹر درجہ حرارت کے ساتھ۔
کیبل کو آرمر کے ساتھ یا بغیر فراہم کیا جا سکتا ہے۔ اسٹیل ٹیپ اور اسٹیل کے تار مکینیکل تحفظ کی مختلف سطحیں فراہم کرتے ہیں اور ان کا انتخاب کیبل کے ڈیزائن اور تنصیب کی ضروریات کے مطابق کیا جاتا ہے۔
میڈیم وولٹیج کیبلز کا استعمال سب سٹیشنز، ڈسٹری بیوشن کا سامان اور الیکٹریکل بوجھ کو میڈیم وولٹیج سسٹم کے اندر جوڑنے کے لیے کیا جاتا ہے۔ عام ایپلی کیشنز میں شامل ہیں:
کیبل کی تعمیر تنصیب کی جگہ پر مکینیکل اور ماحولیاتی حالات سے مماثل ہونی چاہیے۔ غیر بکتر بند کیبلز استعمال کی جا سکتی ہیں جہاں تنصیب کا نظام کافی مکینیکل تحفظ فراہم کرتا ہے، جیسا کہ مناسب کیبل ٹرے یا ڈکٹ۔ بکتر بند تعمیرات استعمال کی جاتی ہیں جہاں کیبل زیادہ مکینیکل تناؤ کا شکار ہو یا اسے اضافی تحفظ کی ضرورت ہو۔
زیر زمین، براہ راست دفن شدہ، سرنگ اور ٹرے کی تنصیبات کے لیے، کیبل کے انتخاب میں موڑنے والے رداس، کیبل کی جگہ، محیط درجہ حرارت، تھرمل حالات اور مکینیکل بوجھ کو مدنظر رکھا جانا چاہیے۔ آرمر کی مطلوبہ قسم تنصیب کے طریقہ کار اور دستیاب بیرونی تحفظ کی سطح پر منحصر ہے۔
قابل اطلاق معیار کیبل کے ڈیزائن، وولٹیج کی درجہ بندی، منزل کی مارکیٹ اور پروجیکٹ کی ضروریات پر منحصر ہے۔ درمیانے وولٹیج کیبل رینج کے لیے متعلقہ معیارات میں شامل ہیں:
| پروڈکٹ | قابل اطلاق معیارات |
|---|---|
| میڈیم وولٹیج پاور کیبلز | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
جہاں کسی پروجیکٹ کے لیے مخصوص قومی یا بین الاقوامی معیار کی ضرورت ہوتی ہے، وہاں پروڈکشن سے پہلے کیبل کی تعمیر اور متعلقہ ٹیسٹ کی ضروریات کی تصدیق کی جانی چاہیے۔
تیار شدہ میڈیم وولٹیج کیبلز قابل اطلاق مصنوعات کی ضروریات کے مطابق جہتی اور برقی جانچ سے گزرتی ہیں۔ Qiancheng شپمنٹ سے پہلے قابل اطلاق مصنوعات کے لیے جہتی معائنہ، جزوی ڈسچارج ٹیسٹنگ اور پاور فریکوئنسی برداشت کرنے والی وولٹیج کی جانچ کرتا ہے۔
جزوی ڈسچارج ٹیسٹنگ کا استعمال مقامی برقی خارج ہونے والے مادہ کے لیے موصلیت کا نظام چیک کرنے کے لیے کیا جاتا ہے، جب کہ پاور فریکوئنسی برداشت کرنے والی جانچ مخصوص ٹیسٹ وولٹیج کے تحت موصلیت کی تصدیق کرتی ہے۔ ٹیسٹ کا طریقہ اور قبولیت کے تقاضے قابل اطلاق کیبل کے معیار اور مصنوعات کی تفصیلات پر منحصر ہیں۔
سی ای سرٹیفیکیشن اور کوالیفائیڈ ٹیسٹنگ تنظیموں سے متعلقہ ٹیسٹ رپورٹس قابل اطلاق مصنوعات کے لیے پروجیکٹ یا مارکیٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
کیبل کا انتخاب صرف وولٹیج کی درجہ بندی کے بجائے بجلی کے نظام اور تنصیب کے حالات پر مبنی ہونا چاہیے۔ اہم عوامل میں ریٹیڈ وولٹیج، کنڈکٹر میٹریل، کنڈکٹر کراس سیکشن، کور کنفیگریشن، لوڈ کرنٹ، شارٹ سرکٹ کی ضروریات، تنصیب کا طریقہ اور ماحولیاتی حالات شامل ہیں۔
کاپر یا ایلومینیم کا انتخاب بجلی کی ضروریات، کیبل کے وزن اور پروجیکٹ کی لاگت کے مطابق کیا جانا چاہیے۔ کنڈکٹر کے کراس سیکشن کو کرنٹ لے جانے کی صلاحیت، قابل اجازت وولٹیج ڈراپ اور انسٹالیشن کے حالات کے خلاف چیک کیا جانا چاہیے۔ زیر زمین یا براہ راست دفن شدہ ایپلی کیشنز کے لیے، تھرمل حالات اور مکینیکل تحفظ پر بھی غور کرنے کی ضرورت ہے۔
بکتر بند یا غیر بکتر بند تعمیر کا انتخاب تنصیب کی جگہ پر درکار مکینیکل تحفظ کی سطح کے مطابق کیا جانا چاہیے۔ حتمی تفصیلات کو پیداوار سے پہلے قابل اطلاق قومی یا بین الاقوامی معیار کے خلاف بھی چیک کیا جانا چاہئے۔
XLPE موصل درمیانی وولٹیج کیبلز جب صحیح طریقے سے منتخب، انسٹال اور اپنی مخصوص برقی اور ماحولیاتی حدود کے اندر چلائی جائیں تو طویل مدتی سروس فراہم کر سکتی ہیں۔ مناسب بچھانے کے حالات اور قابل اجازت آپریٹنگ بوجھ کے تحت، تقریباً 40-50 سال کی سروس لائف حاصل کی جا سکتی ہے۔ اصل سروس کی زندگی آپریٹنگ درجہ حرارت، لوڈ پروفائل، تنصیب کے ماحول، نمی، میکانی کشیدگی اور تنصیب کے معیار پر منحصر ہے.
کیاانچینگقابل اطلاق مصنوعات اور تنصیب کی شرائط کے تحت عام استعمال کے لیے 15 سالہ معیار کی ضمانت فراہم کرتا ہے۔
