پروڈکٹ ماڈلز: ZR-KVV یعنی Z(A、B、C、D)-KVV، ZR-KVVP یعنی Z(A、B、C、D)-KVVP، ZR-KVV22 یعنی Z(A、B、C、D)-KVV22، وغیرہ۔

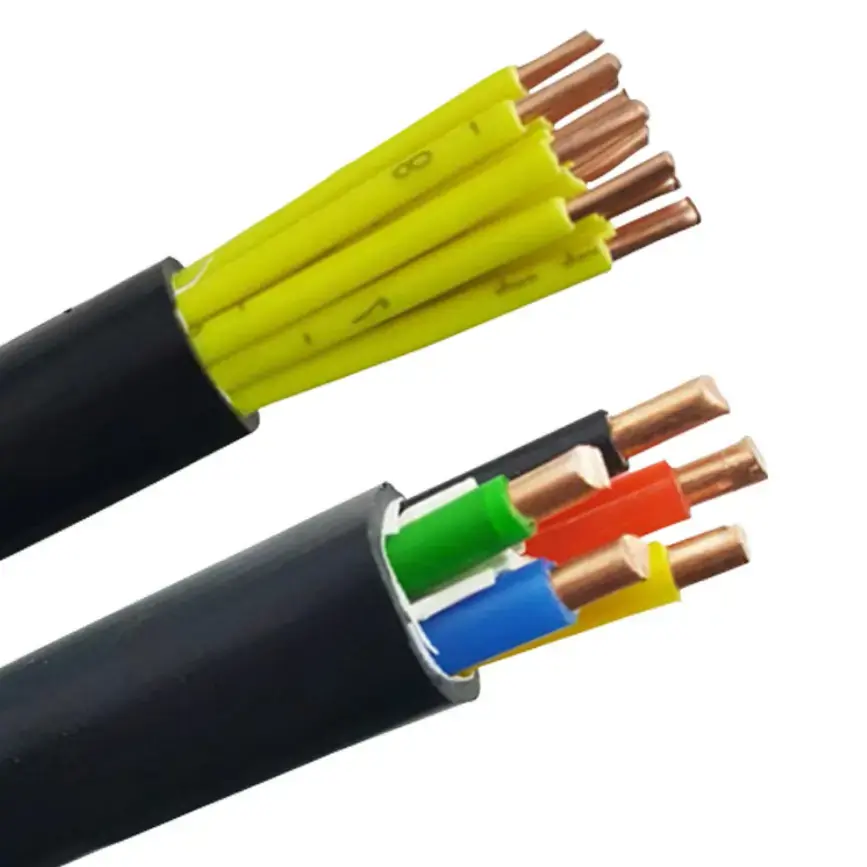

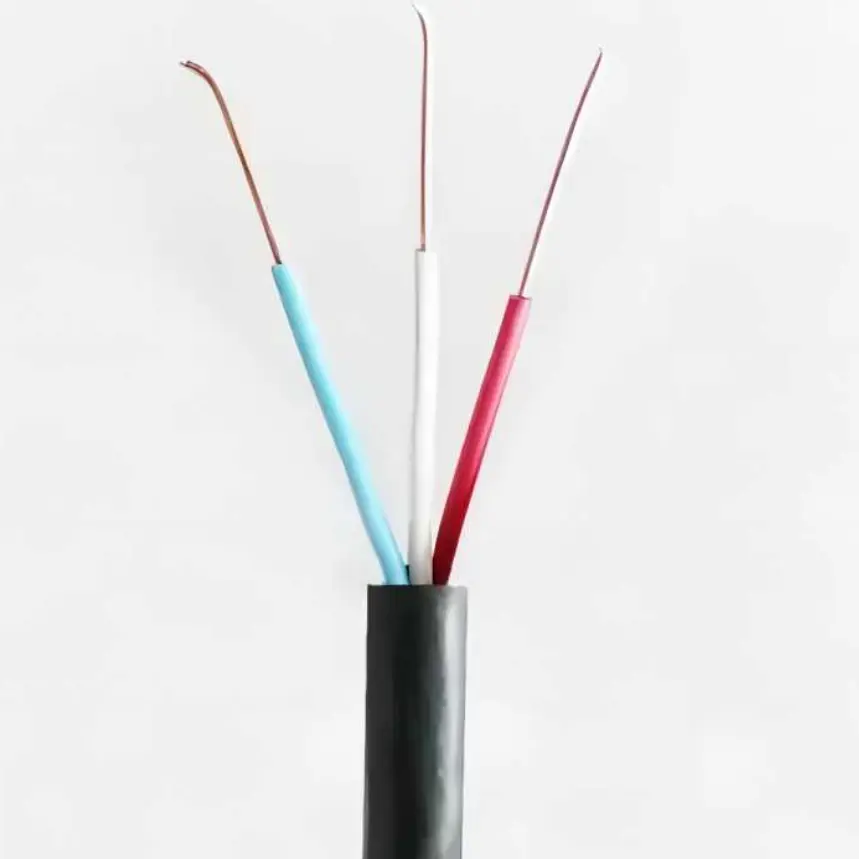

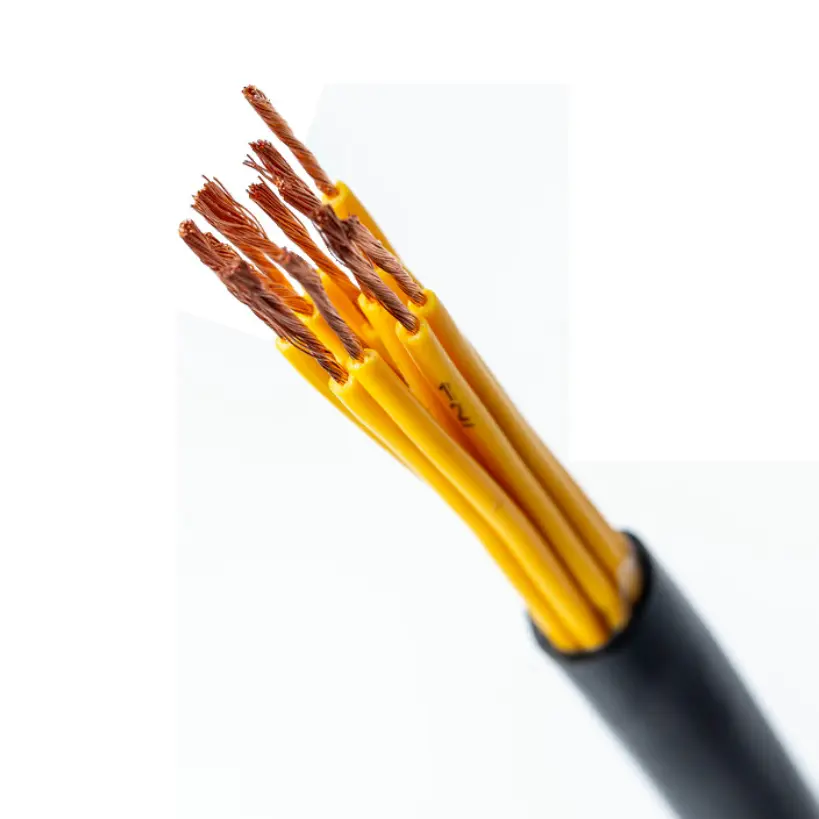

کاپر PVC شعلہ ریٹارڈنٹ کنٹرول کیبل ایک 450/750V کنٹرول کیبل ہے جو اعلیٰ پاکیزگی کے آکسیجن سے پاک کاپر کنڈکٹرز، میکا ٹیپ اور شعلہ retardant PVC موصلیت اور میان کا استعمال کرتی ہے۔ کلاس 1 ٹھوس، کلاس 2 پھنسے ہوئے اور کلاس 5 لچکدار کنڈکٹر تعمیرات مختلف وائرنگ حالات کے لیے دستیاب ہیں۔ کیبل کا مقصد صنعتی سہولیات، عمارتوں اور دیگر کم وولٹیج برقی نظاموں میں کنٹرول، مانیٹرنگ اور معاون سرکٹس کے لیے ہے جہاں شعلہ retardant اور آگ سے بچنے والی کارکردگی کی ضرورت ہوتی ہے۔
کیبل کی تعمیر میں 2 سے 61 کور کی بنیادی مقدار کے ساتھ، اختیاری تانبے کی تار کی بریڈنگ یا کاپر ٹیپ شیلڈنگ بھی شامل ہو سکتی ہے۔ اس لیے انتخاب کنڈکٹر کی قسم، کراس سیکشن، بنیادی مقدار، شیلڈنگ کی ضروریات، تنصیب کا طریقہ اور پروجیکٹ کے قابل اطلاق فائر پرفارمنس کی ضروریات پر مبنی ہو سکتا ہے۔
|
پیرامیٹر کا زمرہ |
پیرامیٹر آئٹم |
ٹیکنیکل انڈیکس |
|
ساخت کی ترتیب |
موصل کا مواد |
اعلی طہارت آکسیجن فری تانبا؛ ٹھوس سخت کنڈکٹر / ملٹی اسٹرینڈ لچکدار موصل اختیاری |
|
|
کنڈکٹر کراس سیکشن |
0.5mm²～10mm² |
|
|
موصلیت کی تہہ |
آگ سے بچنے والا ابرک ٹیپ + پیویسی موصلیت |
|
|
شیلڈنگ پرت (اختیاری) |
کاپر وائر بریڈنگ / کاپر ٹیپ ریپنگ، شیلڈنگ کوریج کی شرح ≥80% |
|
|
بیرونی میان |
شعلہ retardant پیویسی میان |
|
|
بنیادی مقدار کی تفصیلات |
2～61 کور، اختیاری |
|
برقی کارکردگی |
شرح شدہ وولٹیج |
450/750V |
|
|
20 ℃ پر موصلیت کی مزاحمت |
≥100MΩ·km |
|
|
پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ |
3kV، 5 منٹ کے لیے کوئی خرابی نہیں۔ |
|
|
ڈی سی کنڈکٹر مزاحمت |
GB/T 9330 معیار کے مطابق |
|
شعلہ retardant اور آگ مزاحم کارکردگی |
آگ کے خلاف مزاحمت کی درجہ بندی |
90 منٹ کے لیے 830℃ سے کم پر آگ کی نمائش |
|
|
شعلہ retardant درجہ بندی |
GB/T 19666 میں بیان کردہ ZA, ZB, ZC کی ضروریات کو پورا کرتا ہے۔ |
کیبل ٹھوس، پھنسے ہوئے یا لچکدار تانبے کے کنڈکٹرز کے ساتھ دستیاب ہے۔ ٹھوس اور پھنسے ہوئے تعمیرات کا استعمال کیا جا سکتا ہے جہاں کیبل کا راستہ نسبتاً طے ہوتا ہے، جبکہ لچکدار کنڈکٹر کابینہ کی وائرنگ، آلات کے کنکشن اور تنصیبات کے لیے زیادہ آسان ہوتے ہیں جن کے لیے کیبل ہینڈلنگ کی ضرورت ہوتی ہے۔ مناسب موصل کی تعمیر کا انتخاب تنصیب کے طریقہ کار اور مکینیکل ضروریات کے مطابق کیا جانا چاہیے۔
میکا ٹیپ کنڈکٹر کے ارد گرد آگ سے بچنے والی پرت بناتی ہے، جبکہ PVC مرکزی برقی موصلیت فراہم کرتا ہے۔ بیرونی میان بھی شعلہ retardant PVC سے بنی ہے۔ یہ امتزاج کیبل کو قابل اطلاق کیبل کنفیگریشن کے لیے فائر ریزسٹنٹ کنسٹرکشن اور فلیم ریٹارڈنٹ خصوصیات دونوں فراہم کرتا ہے۔
سرکٹس کے لیے جہاں برقی مقناطیسی مداخلت پر غور کرنے کی ضرورت ہوتی ہے، تانبے کے تار کی بریڈنگ یا تانبے کے ٹیپ کی لپیٹ کو شیلڈنگ پرت کے طور پر بیان کیا جا سکتا ہے۔ درج شدہ شیلڈنگ کوریج کی شرح ≥80% ہے۔ شیلڈ تعمیر کا انتخاب سگنل کی قسم، ارد گرد کے برقی آلات اور تنصیب کے ماحول کے مطابق کیا جانا چاہیے۔
کاپر PVC شعلہ ریٹارڈنٹ کنٹرول کیبل کو مقررہ اور زیادہ لچکدار کنٹرول وائرنگ دونوں حالات کے لیے ترتیب دیا جا سکتا ہے۔ یہ مکمل طور پر مختلف کنڈکٹر تعمیرات کو منتخب کرنے کی ضرورت کو کم کرتا ہے جب ایک پروجیکٹ میں ایک ہی برقی نظام کے اندر کنٹرول کیبینٹ، آلات کے کنکشن اور فکسڈ کیبل روٹس ہوتے ہیں۔
کنٹرول اور نگرانی کے سگنل لے جانے والے سرکٹس کے لیے، کنڈکٹر ریزسٹنس محض مادی وضاحت کے بجائے ایک اہم تصریح ہے۔ ٹیکنیکل ٹیبل موصلیت کی مزاحمت، وولٹیج اور کنڈکٹر مزاحمت کی ضروریات فراہم کرتا ہے جو آرڈر کرنے سے پہلے تکنیکی تصدیق کے لیے استعمال کیا جا سکتا ہے۔
جہاں آگ سے تحفظ برقی ڈیزائن کا حصہ ہے، وہاں کیبل کی شعلہ مزاحمت اور آگ سے بچنے والی خصوصیات کا کیبل روٹنگ، معاون طریقوں اور آگ سے تحفظ کے مکمل نظام کی ضروریات کے ساتھ مل کر جائزہ لیا جانا چاہیے۔ کیبل کی کارکردگی کو تنصیب کے طریقہ کار سے آزادانہ طور پر نہیں سمجھا جانا چاہئے۔
1. فائر پروٹیکشن سسٹمز: فائر پروٹیکشن کنٹرول کیبنٹ، الارم سے متعلقہ سرکٹس، دھواں نکالنے کا سامان اور فائر واٹر پمپ کنٹرول سسٹم۔
2. بجلی کی سہولیات: بجلی کی تقسیم کے کمروں میں الیکٹریکل کنٹرول کیبنٹ، جنریٹر سیٹ کے معاون سرکٹس اور کنٹرول یا سگنل کی وائرنگ۔
3. صنعتی آٹومیشن: پروڈکشن لائنوں، مشینری اور عمل کے آلات کے لیے کنٹرول سسٹم جہاں شعلہ retardant کیبل کی تعمیر کی ضرورت ہوتی ہے۔
4. بلڈنگ الیکٹریکل سسٹم: لفٹ کنٹرول سسٹم، سنٹرل ایئر کنڈیشنگ کا سامان، تہہ خانے کے مشین روم اور دیگر بلڈنگ آٹومیشن ایپلی کیشنز۔
5. عمومی صنعتی آلات: گندے پانی کو صاف کرنے کا سامان، خشک کرنے والی لائنیں، مشینی اوزار اور دیگر معاون کنٹرول سرکٹس۔
تکنیکی خریداری کے لیے، اہم تصدیقی نکات میں کنڈکٹر کی تعمیر، کنڈکٹر کراس سیکشن، پی وی سی موصلیت کی موٹائی، موصلیت کی مزاحمت، وولٹیج کا سامنا، کنڈکٹر کی مزاحمت، شیلڈنگ کنفیگریشن اور فائر پرفارمنس کی مخصوص ضروریات شامل ہیں۔ یہ پیرامیٹرز کیبل کے معیار کی عمومی وضاحتوں کے مقابلے پروڈکٹ کی قبولیت کے لیے زیادہ عملی بنیاد فراہم کرتے ہیں۔
Qiancheng آرڈر شدہ کیبل کنفیگریشن کے مطابق قابل اطلاق مصنوعات کی وضاحتیں اور تکنیکی دستاویزات فراہم کر سکتا ہے۔ انجینئرنگ اور برآمدی منصوبوں کے لیے، پیداوار سے پہلے ٹیسٹ رپورٹس، سرٹیفکیٹس، معائنہ کے ریکارڈ، پیکیجنگ اور کیبل کی لمبائی کے تقاضوں کی تصدیق ہونی چاہیے۔
دستیاب کنڈکٹر کراس سیکشن 0.5mm² سے 10mm² ہے۔ انتخاب سرکٹ کے فنکشن، برقی بوجھ، قابل اجازت کنڈکٹر مزاحمت اور قابل اطلاق تنصیب کی ضروریات پر مبنی ہونا چاہئے۔
معیاری ترتیب 2 سے 61 کور پر محیط ہے۔ بنیادی مقدار کا تعین آلات یا پروجیکٹ کے لیے ضروری کنٹرول، مانیٹرنگ اور معاون سرکٹس کی تعداد سے کیا جانا چاہیے۔
جہاں سگنل کی مداخلت ایک تشویش کا باعث ہے، وہاں تانبے کے تار کی بریڈنگ یا کاپر ٹیپ شیلڈنگ پر غور کیا جا سکتا ہے۔ برقی ماحول اور کنٹرول سسٹم کی ضروریات کے مطابق شیلڈنگ کے مطلوبہ طریقہ کی تصدیق ہونی چاہیے۔
تکنیکی جدول 90 منٹ کے لیے 830 ℃ سے کم نہ ہونے کی آگ کی نمائش کی حالت اور GB/T 19666 کے تحت شعلہ مزاحمت کے تقاضوں کی وضاحت کرتا ہے۔ آرڈر کی جگہ سے پہلے اصل پروجیکٹ کی تفصیلات کے خلاف مطلوبہ ٹیسٹ کی شرط اور دستاویزات کی تصدیق کی جانی چاہیے۔
تکنیکی ڈیٹا ڈی سی کنڈکٹر ریزسٹنس کے لیے GB/T 9330 اور GB/T 19666 کا حوالہ شعلہ retardant کے درج کردہ تقاضوں کے لیے دیتا ہے۔ برآمدی منصوبے کے لیے درکار کسی بھی اضافی سرٹیفیکیشن یا ٹیسٹ دستاویزات کی تصدیق شدہ کیبل کنفیگریشن کے مطابق کی جانی چاہیے۔
کیبل کو ٹھوس سخت کنڈکٹرز یا ملٹی اسٹرینڈ لچکدار کنڈکٹرز کے ساتھ ترتیب دیا جا سکتا ہے۔ مناسب تعمیر کا انحصار اس بات پر ہے کہ آیا انسٹالیشن فکسڈ ہے، کنٹرول کیبنٹ سے روٹ ہے یا انسٹالیشن کے دوران زیادہ لچک کی ضرورت ہے۔
درج کنڈکٹر کراس سیکشنز 0.5mm² سے 10mm² تک ہیں، بنیادی مقدار 2 سے 61 cores کے ساتھ۔ سرکٹ ڈیزائن اور کیبل کی ترتیب کے مطابق حتمی مجموعہ کی تصدیق کی جانی چاہئے۔
جی ہاں کاپر وائر بریڈنگ یا کاپر ٹیپ ریپنگ کو ایک اختیاری شیلڈنگ پرت کے طور پر بیان کیا جا سکتا ہے، جس کی فہرست شیلڈنگ کوریج کی شرح ≥80% ہے۔
یہ آگ سے تحفظ کے نظام، بجلی کی سہولیات، صنعتی آٹومیشن کے آلات، بجلی کے نظام کی تعمیر اور دیگر صنعتی ایپلی کیشنز میں کنٹرول، نگرانی اور معاون سرکٹس کے لیے استعمال کیا جاتا ہے جہاں مخصوص شعلہ retardant اور آگ سے بچنے والی خصوصیات کی ضرورت ہوتی ہے۔
مطلوبہ ماڈل، کنڈکٹر کی قسم، کراس سیکشن، بنیادی مقدار، شیلڈنگ کی ضرورت، کیبل کی لمبائی، تنصیب کا ماحول اور قابل اطلاق فائر پرفارمنس کی ضروریات فراہم کریں۔ کسی بھی مطلوبہ معائنہ کی رپورٹس، سرٹیفکیٹ یا برآمدی دستاویزات بھی پیشگی بیان کی جانی چاہئیں۔
