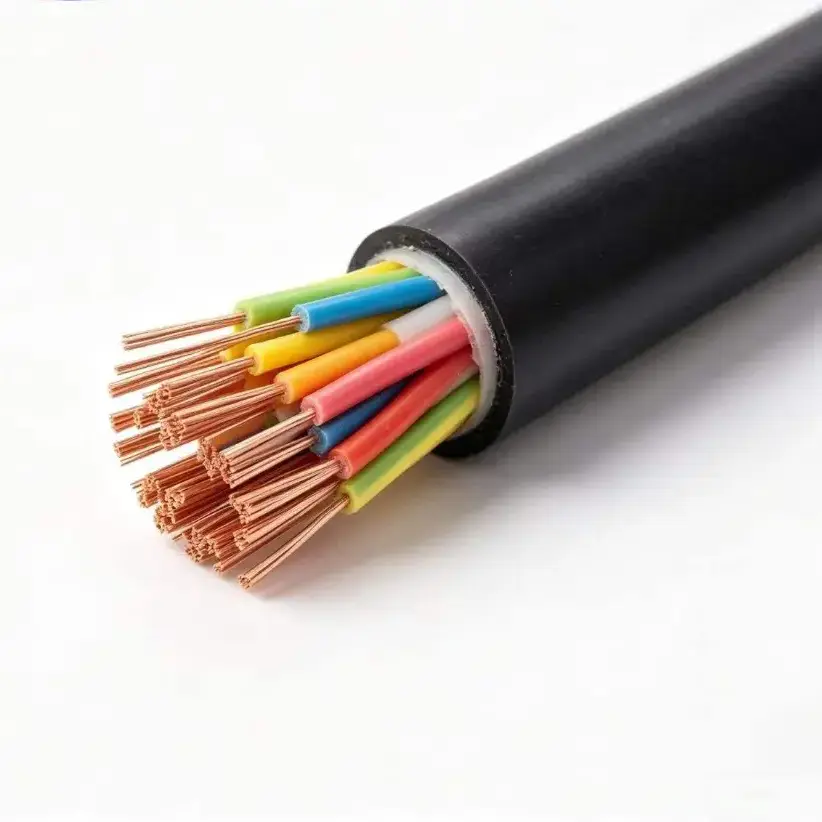

XLPE کاپر کنٹرول کیبل

پروڈکٹ ماڈل: KYJV، KYJVP، KYJV22، KYJY، وغیرہ۔

XLPE کاپر کنٹرول کیبل کم وولٹیج کنٹرول، آلات سازی اور سگنل سرکٹس کے لیے استعمال کی جاتی ہے جہاں موصلیت کے نظام کو بلند آپریٹنگ درجہ حرارت کو ایڈجسٹ کرنے کی ضرورت ہوتی ہے۔ معیاری تعمیر XLPE موصلیت اور PVC بیرونی میان کے ساتھ اعلی پاکیزگی والے آکسیجن سے پاک تانبے کے کنڈکٹرز کو یکجا کرتی ہے، جس میں غیر آرمرڈ، شیلڈ اور اسٹیل ٹیپ کی بکتر بند ترتیب مختلف تنصیب کے حالات کے لیے دستیاب ہے۔

فراہم کردہ تکنیکی ڈیٹا 450/750V کی درجہ بندی شدہ وولٹیج، زیادہ سے زیادہ طویل مدتی آپریٹنگ درجہ حرارت 90 °C اور معیاری کنڈکٹر کراس سیکشنز 0.75 سے 6 mm² کی وضاحت کرتا ہے۔ سرکٹ اور بچھانے کے طریقہ کار پر منحصر ہے، کیبل کو ٹھوس یا لچکدار کنڈکٹرز، ایک سے زیادہ کور کنفیگریشن، شیلڈنگ، آرمرنگ یا WDZ کم دھوئیں والے زیرو ہالوجن کنسٹرکشن کے ساتھ فراہم کیا جا سکتا ہے۔

مصنوعات کی تفصیلات، طول و عرض اور تکنیکی پیرامیٹر ٹیبل

تعمیراتی اور برقی خصوصیات

1. XLPE موصلیت

کراس سے منسلک پولی تھیلین بنیادی موصلیت کی تہہ بناتی ہے۔ فراہم کردہ تفصیلات 90 °C کا زیادہ سے زیادہ طویل مدتی آپریٹنگ درجہ حرارت اور 130 °C کی قلیل مدتی اوورلوڈ رواداری فراہم کرتی ہے۔ یہ درجہ حرارت کی حد XLPE موصلیت پر غور کرنے کی ایک اہم وجہ ہے جب کنٹرول کی تنصیب عام مقصد کے PVC-موصل وائرنگ کی عام حالات سے اوپر چل سکتی ہے۔

2. کاپر کنڈکٹر کے اختیارات

کنڈکٹر کو 99.99% اعلی پاکیزگی آکسیجن فری تانبے کے طور پر بیان کیا گیا ہے۔ KYJV کلاس 1 ٹھوس کنڈکٹر استعمال کرتا ہے، جبکہ KYJVR کلاس 5 لچکدار کنڈکٹر کے ساتھ درج ہے۔ اس لیے کنڈکٹر کی تعمیر کو فکسڈ وائرنگ یا تنصیبات سے ملایا جا سکتا ہے جہاں اضافی لچک درکار ہو۔

3. پیویسی میان اور فنکشنل متغیرات

معیاری بیرونی میان PVC ہے، جس میں WDZ کم دھواں زیرو ہالوجن ورژن ایک اپ گریڈ شدہ آپشن کے طور پر دستیاب ہے۔ شیلڈڈ KYJVP میں تانبے کی لٹ والی شیلڈنگ شامل ہوتی ہے، جب کہ KYJV22 اضافی مکینیکل تحفظ کی ضرورت والی ایپلی کیشنز کے لیے سٹیل ٹیپ آرمر کا استعمال کرتا ہے۔ یہ مختلف قسمیں ہر پروجیکٹ کے لیے ایک کنفیگریشن استعمال کرنے کے بجائے کیبل کی تعمیر کو ارد گرد کی تنصیب سے مماثل ہونے کی اجازت دیتی ہیں۔

صحیح ترتیب کا انتخاب

بنیادی مقدار کیبل کے ذریعہ پیش کردہ کنٹرول، آلات یا تحفظ کے سرکٹس کی تعداد کے مطابق ہونی چاہئے۔ معیاری رینج 2 سے 61 کور پر محیط ہے، جبکہ کنڈکٹر کراس سیکشنز 0.75 سے 6 mm² تک ہیں۔ مطلوبہ کنڈکٹر کے سائز کا تعین سرکٹ کے بوجھ، قابل اجازت وولٹیج ڈراپ اور تنصیب کے حالات سے کیا جانا چاہیے نہ کہ صرف کور کی تعداد سے منتخب کیا جائے۔

تنصیب کے حالات اس بات کا تعین کرتے ہیں کہ آیا اضافی تحفظ کی ضرورت ہے۔ غیر مسلح KYJV یا KYJVR کا مقصد کیبل ٹرے، انڈور نالیوں اور فکسڈ کیبل ٹرینچ وائرنگ کے لیے ہے۔ KYJVP پر غور کیا جا سکتا ہے جہاں برقی مقناطیسی مداخلت ایک تشویش کا باعث ہے، جبکہ KYJV22 کا مقصد مخصوص تنصیبات کے لیے ہے جن میں سٹیل ٹیپ آرمر اور مکینیکل تحفظ کی ضرورت ہوتی ہے۔ روٹنگ کے دوران فراہم کردہ کم از کم موڑنے والے رداس کی اقدار پر بھی غور کیا جانا چاہئے۔

عام ایپلی کیشنز

1. توانائی اور برقی آلات

کیبل کم وولٹیج کنٹرول اور PV آلات، توانائی ذخیرہ کرنے کے نظام، انورٹرز، الیکٹریکل کیبنٹ اور متعلقہ آلات سے وابستہ سگنل وائرنگ کے لیے استعمال کی جا سکتی ہے۔ XLPE موصلیت ان تنصیبات کے لیے مخصوص 90 °C طویل مدتی آپریٹنگ درجہ حرارت کی حد فراہم کرتی ہے جہاں محیطی یا آلات کے درجہ حرارت کو موصلیت کی کارکردگی کی اس سطح کی ضرورت ہوتی ہے۔

2. صنعتی آٹومیشن

مشین ٹولز، پمپس، پنکھے، PLC سسٹمز اور پراسیس آلات کے لیے کنٹرول کیبنٹ کو مختلف کنڈکٹر اور انسٹالیشن کنفیگریشن کے ساتھ ملٹی کور کنٹرول وائرنگ کی ضرورت ہو سکتی ہے۔ لچکدار کنڈکٹر ورژن آلات کے ٹرمینلز اور کابینہ کے ارد گرد روٹنگ کو آسان بنا سکتے ہیں، جبکہ شیلڈ ورژن سرکٹس کے لیے دستیاب ہیں جہاں برقی مقناطیسی مداخلت کو دور کرنے کی ضرورت ہے۔

3. میونسپل اور بلڈنگ انفراسٹرکچر

کیبل رینج زیر زمین یوٹیلیٹی ٹنلز، کیبل خندقوں، بجلی کے نظام کی تعمیر اور دیگر مقررہ کم وولٹیج کنٹرول تنصیبات میں استعمال کی جا سکتی ہے۔ جہاں کیبلز کو اضافی مکینیکل لوڈنگ کا سامنا کرنا پڑتا ہے یا انہیں براہ راست دفنانے کی ضرورت ہوتی ہے، وہاں بکتر بند KYJV22 کنفیگریشن ایک مختلف تنصیب کا اختیار فراہم کرتی ہے۔

4. پاور سسٹم کنٹرول اور تحفظ

سب سٹیشنز، پاور پلانٹس، ڈسٹری بیوشن رومز اور برقی آلات میں کم وولٹیج کے سیکنڈری سرکٹس سگنل کے حصول، انٹر لاکنگ اور آلات کے کنٹرول کے لیے ملٹی کور کنٹرول کیبلز کا استعمال کر سکتے ہیں۔ حتمی ماڈل کو سرکٹ فنکشن، کنڈکٹر کے سائز، شیلڈنگ کی ضرورت اور انسٹالیشن کے طریقہ سے مماثل ہونا چاہیے۔

5. برآمدی سازوسامان اور انجینئرنگ پروجیکٹس

برآمد پر مبنی برقی آلات اور انجینئرنگ پروجیکٹس کے لیے، پیداوار سے پہلے قابل اطلاق پروجیکٹ کی ضروریات کے خلاف کیبل کی تفصیلات کی تصدیق کی جانی چاہیے۔ کیبل ماڈل اور تعمیر کے ساتھ دستاویزات، ترسیل کی لمبائی، ریل کی قسم اور کسی بھی مطلوبہ معائنہ کے ریکارڈ کی وضاحت کی جا سکتی ہے۔

آرڈر کرنے سے پہلے تکنیکی جانچ پڑتال

پروجیکٹ کوٹیشن کے لیے، بنیادی معلومات میں عام طور پر کیبل ماڈل، ریٹیڈ وولٹیج، کنڈکٹر کلاس، کراس سیکشن، بنیادی مقدار اور مطلوبہ لمبائی شامل ہوتی ہے۔ اگر کیبل کو ایسے سامان کے قریب روٹ کیا جائے گا جو برقی مقناطیسی مداخلت پیدا کرتا ہے، تو شیلڈنگ کی ضرورت کو الگ سے بیان کیا جانا چاہیے۔ براہ راست تدفین یا بے نقاب تنصیب کی بھی نشاندہی کی جانی چاہئے تاکہ کوچ کی ضرورت کا اندازہ لگایا جاسکے۔

برآمدی آرڈرز کے لیے، کوٹیشن مرحلے پر پیکیجنگ اور دستاویزات کی تصدیق ہونی چاہیے۔ فراہم کردہ تصریح میں پلاسٹک کی ریل اور فومیگیٹڈ لکڑی کی ریلوں کی فہرست دی گئی ہے، ساتھ ہی اپنی مرضی کے مطابق ترسیل کی لمبائی بھی۔ خصوصی ضروریات جیسے WDZ کم دھواں زیرو ہالوجن تعمیر یا سرد مزاحم ورژن بھی پیداوار سے پہلے بیان کیے جائیں۔

اکثر پوچھے گئے سوالات

1. اس کیبل کے لیے کون سے معیارات بیان کیے گئے ہیں؟

فراہم کردہ پروڈکٹ ڈیٹا GB/T 9330 کو قومی معیار کے طور پر درج کرتا ہے۔ اگر کسی بیرون ملک پروجیکٹ کو اضافی معیارات، سرٹیفکیٹس یا معائنہ کے دستاویزات کی ضرورت ہے، تو ان تقاضوں کی تصدیق منزل مقصود کی مارکیٹ اور پروجیکٹ کی تفصیلات کے مطابق کی جانی چاہیے۔

2. کنڈکٹر کے سائز اور بنیادی مقدار دستیاب ہیں؟

معیاری کنڈکٹر کراس سیکشنز 0.75, 1.0, 1.5, 2.5, 4 اور 6 mm² ہیں۔ معیاری بنیادی کنفیگریشنز 2 سے 61 کور تک ہوتی ہیں، بشمول متعدد انٹرمیڈیٹ کور شمار۔ پراجیکٹ کی ضروریات کے مطابق خصوصی بنیادی مقدار تیار کی جا سکتی ہے۔

3. XLPE موصلیت کا آپریٹنگ درجہ حرارت کیا ہے؟

فراہم کردہ تکنیکی ڈیٹا زیادہ سے زیادہ طویل مدتی آپریٹنگ درجہ حرارت 90 °C اور ایک قلیل مدتی اوورلوڈ رواداری 130 °C بتاتا ہے۔ معیاری کم از کم بچھانے کا درجہ حرارت ≥0 °C ہے، جبکہ ٹھنڈ سے بچنے والا ورژن -30 °C پر براہ راست تنصیب کے لیے درج ہے۔

4. کب ڈھال یا بکتر بند ورژن کی ضرورت ہے؟

جب سگنل یا کنٹرول سرکٹ میں برقی مقناطیسی مداخلت کو کنٹرول کرنے کی ضرورت ہو تو شیلڈ KYJVP پر غور کیا جا سکتا ہے۔ آرمرڈ KYJV22 کا مقصد ایسے حالات کو بچھانے کے لیے ہے جس میں اضافی مکینیکل تحفظ کی ضرورت ہوتی ہے، بشمول مخصوص براہ راست زیر زمین تدفین۔ کم از کم موڑنے کے رداس کے تقاضے غیر آرمرڈ، شیلڈ اور بکتر بند تعمیرات کے لیے مختلف ہیں۔

5. ترسیل سے پہلے کن برقی ٹیسٹوں کی وضاحت کی جاتی ہے؟

فراہم کردہ تصریح 20 °C پر ≥1000 MΩ·km کی موصلیت کی مزاحمت اور بغیر کسی خرابی کے 3000V/5 منٹ کے تیار شدہ پروڈکٹ کو برداشت کرنے والی وولٹیج ٹیسٹ کی فہرست دیتی ہے۔ جدول ترسیل سے پہلے مکمل معائنہ کی بھی وضاحت کرتا ہے۔ کسی بھی پروجیکٹ کے مخصوص معائنہ یا تیسری پارٹی کی جانچ کی ضروریات کی پیداوار سے پہلے تصدیق کی جانی چاہئے۔

6. کیا ترسیل کی لمبائی اور کیبل کی تعمیر کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں فراہم کردہ ڈیٹا ±0.5% کی بیان کردہ لمبائی رواداری کے ساتھ اپنی مرضی کے مطابق ترسیل کی لمبائی کی فہرست دیتا ہے۔ پراجیکٹ کی ضروریات کے مطابق خصوصی بنیادی مقدار، لچکدار کنڈکٹر کی تعمیر، شیلڈنگ، آرمرنگ، ڈبلیو ڈی زیڈ کم دھواں زیرو ہالوجن کنسٹرکشن اور سرد مزاحم ورژن کی وضاحت کی جا سکتی ہے۔
