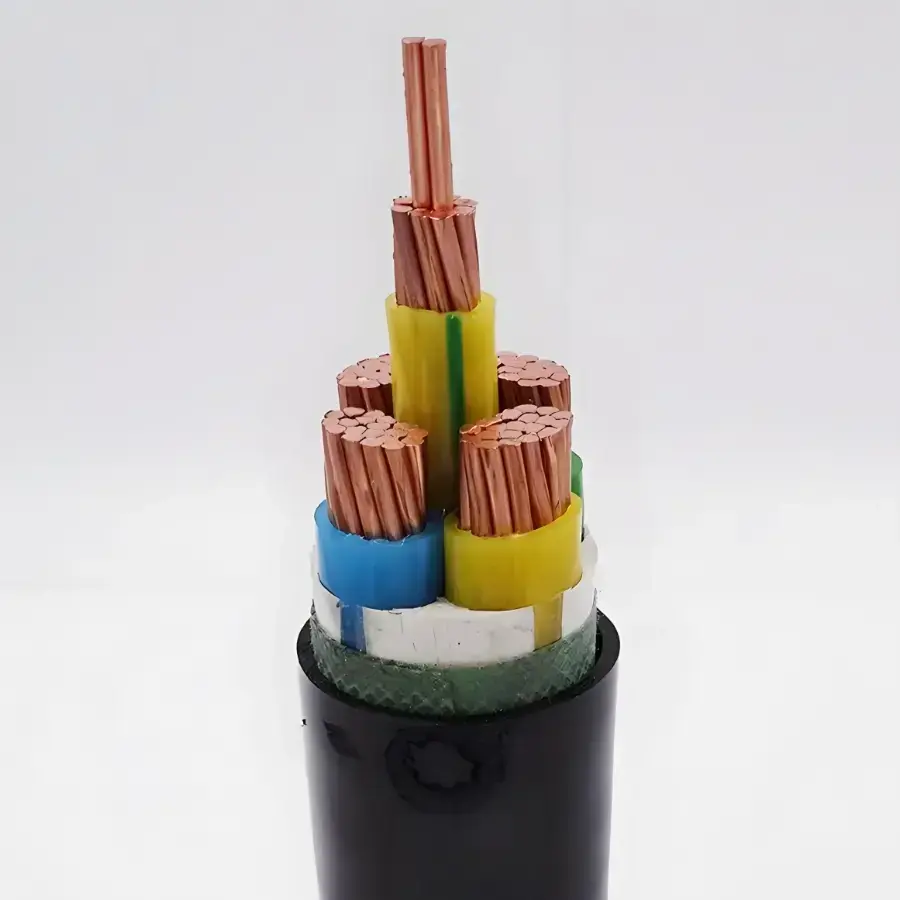

XLPE فائر ریزسٹنٹ کاپر کنٹرول کیبل

پروڈکٹ ماڈلز: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, وغیرہ۔

آگ سے تحفظ اور ہنگامی کنٹرول کے نظام میں، غیر معمولی گرمی یا آگ کے سامنے آنے پر کنٹرول کیبل کو برقی سگنلز کی ترسیل جاری رکھنی چاہیے۔ XLPE فائر ریزسٹنٹ کاپر کنٹرول کیبل کا مقصد ان کم وولٹیج سرکٹس کے لیے ہے، جس میں انڈور روٹنگ، شیلڈ سگنل وائرنگ اور میکانکی طور پر محفوظ تنصیبات کے لیے کنفیگریشنز کا احاطہ کیا گیا ہے۔ اس کی مصنوعات کی رینج میں غیر آرمرڈ، شیلڈ اور بکتر بند تعمیرات شامل ہیں جو بچھانے کے مختلف حالات سے مماثل ہیں۔

کیبل میں تانبے کا کنڈکٹر، XLPE موصلیت اور ڈبل لیئر مصنوعی میکا ٹیپ آگ سے بچنے والا ڈھانچہ شامل ہے۔ فراہم کردہ تکنیکی ڈیٹا XLPE موصلیت کے لیے زیادہ سے زیادہ طویل مدتی آپریٹنگ درجہ حرارت 90℃ بتاتا ہے۔ کور کاؤنٹ، کنڈکٹر کراس سیکشن، شیلڈنگ اور آرمرنگ کو کنٹرول سرکٹ، آلات کے کنکشن اور انسٹالیشن کے طریقہ کار کے مطابق منتخب کیا جا سکتا ہے۔

مصنوعات کی تفصیلات، طول و عرض اور تکنیکی پیرامیٹر ٹیبل

تعمیر اور آگ مزاحم کارکردگی

ہائی پیوریٹی کاپر کنڈکٹر

فراہم کردہ تصریح 99.99% ہائی پیوریٹی آکسیجن فری تانبے کو کنڈکٹر مواد کے طور پر شناخت کرتی ہے۔ کلاس 1 ٹھوس کنڈکٹرز N-KYJV کے لیے درج ہیں، جبکہ لچکدار کنڈکٹر کنفیگریشن متعلقہ لچکدار ماڈلز کے لیے دستیاب ہیں۔ 0.75 سے 6 mm² تک کے کراس سیکشنز اور 2 سے 61 تک کی بنیادی مقداریں درج ہیں، جس سے کیبل کنفیگریشن کو مختلف کنٹرول سرکٹ لے آؤٹ کے ساتھ ملایا جا سکتا ہے۔

XLPE موصلیت

XLPE کراس سے منسلک پولی تھیلین بنیادی موصلیت کی تہہ بناتی ہے۔ تکنیکی ڈیٹا زیادہ سے زیادہ طویل مدتی آپریٹنگ درجہ حرارت 90℃ اور قلیل مدتی اوورلوڈ رواداری 130℃ بتاتا ہے۔ کیبل کا انتخاب کرتے وقت اس درجہ حرارت کی حد کو کنڈکٹر لوڈنگ، محیطی حالات اور تنصیب کے اصل ماحول کے ساتھ مل کر سمجھا جانا چاہیے۔

ڈبل لیئر میکا فائر ریزسٹنٹ سٹرکچر

آگ سے بچنے والی پرت ڈبل لیئر مصنوعی میکا ٹیپ ریپنگ پر مشتمل ہے۔ فراہم کردہ تفصیلات کے مطابق، کیبل 830℃ سے کم نہ ہونے والے اوپن فائر درجہ حرارت کے تحت 90 منٹ تک متحرک رہ سکتی ہے۔ اس لیے آگ سے بچنے والی پرت ہنگامی کنٹرول اور سگنل سرکٹس کے لیے کیبل کی تعمیر کا ایک اہم حصہ ہے جہاں مسلسل سرکٹ آپریشن کی وضاحت کی گئی ہے۔

شعلہ ریٹارڈنٹ بیرونی میان

بیرونی میان کو شعلہ retardant polyolefin کے طور پر بیان کیا گیا ہے۔ تنصیب اور سروس کے دوران اندرونی کیبل کے ڈھانچے کی حفاظت کے علاوہ، میان کا مقصد آگ کی کارکردگی کے بیان کردہ حالات کے تحت شعلے کے پھیلاؤ کو محدود کرنا ہے۔

تنصیب کے مختلف حالات کے لیے ماڈل

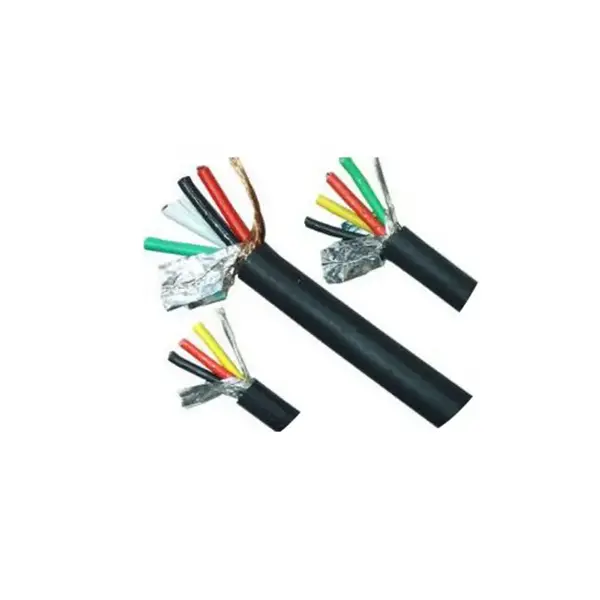

غیر مسلح NH-KYJY/NH-KYJYR کی تعمیر کا کم از کم موڑنے والا رداس کیبل کے بیرونی قطر سے 6 گنا ہے اور اسے کیبل ٹرے، اندرونی نالیوں اور کیبل خندقوں کے لیے استعمال کیا جا سکتا ہے۔ جہاں برقی مقناطیسی مداخلت ایک تشویش کا باعث ہے، شیلڈڈ NH-KYJYP کنفیگریشن کم از کم 80% کی مخصوص کوریج کے ساتھ تانبے کی لٹ والی شیلڈنگ فراہم کرتی ہے۔

مکینیکل دباؤ یا زیر زمین تنصیب کے سامنے آنے والے راستوں کے لیے، N-KYJV22 اور N-KYJY23 ڈبل لیئر اسٹیل ٹیپ آرمر اور کیبل کے بیرونی قطر سے 12 گنا کم سے کم موڑنے والے رداس کے ساتھ درج ہیں۔ آرمرڈ تعمیر کو منتخب کرنے سے پہلے تنصیب کا طریقہ، مکینیکل نمائش، تدفین کے حالات اور مطلوبہ تحفظ کی سطح کی تصدیق ہونی چاہیے۔

جہاں کیبل استعمال ہوتی ہے۔

فائر پروٹیکشن سسٹمز

فائر الارم، سپرنکلر پمپ، دھوئیں کے اخراج کے پنکھے، فائر شٹر اور ایمرجنسی لائٹنگ کے لیے کنٹرول اور سگنل سرکٹس اس کیبل کا استعمال کر سکتے ہیں جہاں مطلوبہ آگ مزاحمت اور برقی پیرامیٹرز پروجیکٹ کی تفصیلات سے مماثل ہوں۔

زیر زمین اور منسلک سہولیات

سرنگوں، جامع یوٹیلیٹی کوریڈورز، زیر زمین پارکنگ ایریاز اور دیگر بند جگہوں پر ہنگامی آلات اور آگ سے تحفظ کے ربط کے نظام کے لیے آگ سے بچنے والی کنٹرول وائرنگ کی ضرورت پڑ سکتی ہے۔

نئی توانائی کی سہولیات

فوٹو وولٹک پاور سٹیشنز، توانائی ذخیرہ کرنے والے آلات کے کمرے اور چارجنگ انفراسٹرکچر میں ہنگامی کنٹرول سرکٹس شامل ہو سکتے ہیں جہاں درجہ حرارت، آگ کی کارکردگی اور تنصیب کے حالات پر ایک ساتھ غور کرنے کی ضرورت ہے۔

عوامی اور زیادہ قبضے والی عمارتیں۔

ہسپتالوں، سکولوں، شاپنگ مالز، ہوائی اڈوں اور دفتری عمارتوں میں ہنگامی نظام اور عمارت کی خدمت کے آلات کے لیے آگ سے بچنے والے کنٹرول سرکٹس کی ضرورت پڑ سکتی ہے۔

صنعتی سہولیات

میٹالرجیکل، کیمیکل اور دیگر صنعتی پلانٹس آلات کے بند ہونے، الارم، ہنگامی وینٹیلیشن اور متعلقہ کنٹرول فنکشنز کے لیے فائر ریزسٹنٹ کنٹرول وائرنگ کا استعمال کر سکتے ہیں، لاگو پروجیکٹ کی ضروریات کے ساتھ۔

برآمد شدہ برقی آلات

کیبل کو الیکٹرو مکینیکل آلات یا فائر پروٹیکشن سسٹم کے حصے کے طور پر بیان کیا جا سکتا ہے جس کا مقصد بیرون ملک منصوبوں کے لیے مطلوبہ معیارات، ٹیسٹ دستاویزات اور پیکیجنگ کی منزل کے مطابق تصدیق شدہ ہے۔

تکنیکی تصدیق اور حصولی کے تحفظات

آگ سے بچنے والی کنٹرول کیبل کے لیے، تصدیق کو کنڈکٹر کے مواد سے زیادہ احاطہ کرنا چاہیے۔ کنڈکٹر کراس سیکشن، بنیادی مقدار، موصلیت کی مزاحمت، وولٹیج کا نتیجہ، آگ سے بچنے والی تہہ، میان مواد اور تنصیب کے قابل اطلاق حالات سبھی پروجیکٹ کی تفصیلات کے مطابق ہونے چاہئیں۔

فراہم کردہ ڈیٹا تیار شدہ پروڈکٹ کے لیے 3000V/5 منٹ کا تعین کرتا ہے۔ پروجیکٹ پروکیورمنٹ کے لیے، مطلوبہ ٹیسٹ رپورٹس، سرٹیفیکیشن دستاویزات اور قابل اطلاق ڈیسٹینیشن-مارکیٹ معیارات کی تصدیق مجموعی طور پر پروڈکٹ کے زمرے کے بجائے عین کیبل ماڈل کے خلاف ہونی چاہیے۔

برآمدی آرڈرز کے لیے، فراہم کردہ تفصیلات کے مطابق پلاسٹک فلم ریپنگ اور پلاسٹک یا فومیگیٹڈ لکڑی کی ریلوں کے ساتھ پیکیجنگ کا اہتمام کیا جا سکتا ہے۔ بنیادی شناخت، ترسیل کی لمبائی اور شیلڈنگ، آرمرنگ یا کم دھوئیں والے ہالوجن سے پاک تعمیر کے لیے کسی بھی تقاضے کو آرڈر کی تفصیلات میں شامل کیا جانا چاہیے۔

کسی پروجیکٹ کے لیے کیبل کی وضاحت کیسے کریں۔

پہلے کنٹرول سرکٹ وولٹیج اور مطلوبہ فائر پرفارمنس لیول کی تصدیق کریں۔ پھر منسلک آلات اور سرکٹ ڈیزائن کے مطابق کنڈکٹر کراس سیکشن اور کور کی تعداد کا تعین کریں۔ اگر کیبل کا راستہ برقی مقناطیسی مداخلت کے ساتھ کسی علاقے سے گزرتا ہے تو، ایک ڈھال کی تعمیر پر غور کیا جا سکتا ہے. براہ راست تدفین یا میکانکی طور پر بے نقاب راستوں کے لیے، ایک بکتر بند ماڈل کی ضرورت ہو سکتی ہے۔

تنصیب کا راستہ کم از کم موڑنے والے رداس کا بھی تعین کرتا ہے۔ غیر آرمرڈ ورژن کے لیے کیبل کے بیرونی قطر سے کم از کم 6 گنا، شیلڈ ورژن کم از کم 8 بار اور درج بکتر بند ورژن کم از کم 12 بار درکار ہوتے ہیں۔ سرنگوں، ہسپتالوں، شاپنگ مالز یا دیگر زیادہ قبضے والے مقامات پر مشتمل منصوبوں کے لیے، آرڈر دینے سے پہلے پراجیکٹ کی تفصیلات میں مطلوبہ کم دھوئیں والے ہالوجن سے پاک یا دیگر خصوصی کیبل کی تعمیر کی تصدیق کی جانی چاہیے۔

اکثر پوچھے گئے سوالات

1. اس کیبل کے لیے کیا معیار بیان کیا گیا ہے؟

فراہم کردہ تکنیکی جدول GB/T 9330 کو پروڈکٹ کے قابل اطلاق معیار کے طور پر شناخت کرتا ہے۔ بیرون ملک پراجیکٹس کے لیے مطلوبہ بین الاقوامی معیار، سرٹیفیکیشن دستاویزات اور جانچ کے تقاضوں کی تصدیق منزل کی مارکیٹ اور عین مطابق کیبل کی تعمیر کے مطابق ہونی چاہیے۔

2. آگ سے بچنے والی تعمیر کیا ہے اور سرکٹ کتنی دیر تک متحرک رہ سکتا ہے؟

کیبل آگ سے بچنے والی پرت کے طور پر ڈبل لیئر مصنوعی میکا ٹیپ کا استعمال کرتی ہے۔ فراہم کردہ تکنیکی ڈیٹا 830 ℃ سے کم نہ ہونے والے اوپن فائر درجہ حرارت کے تحت 90 منٹ تک مسلسل توانائی کی وضاحت کرتا ہے۔ آگ کے خلاف مزاحمت کی اصل درجہ بندی اور ٹیسٹ دستاویزات کی تصدیق شدہ ماڈل اور قابل اطلاق پروجیکٹ کے معیار کے خلاف کی جانی چاہیے۔

3. کن کنڈکٹر کے سائز اور بنیادی مقدار دستیاب ہیں؟

درج کردہ معیاری کنڈکٹر کراس سیکشنز 0.75، 1.0، 1.5، 2.5، 4 اور 6 ملی میٹر² ہیں۔ معیاری کور سیریز میں 2، 3، 4، 5، 7، 10، 14، 16، 19، 24، 27، 30، 37، 48، 52 اور 61 کور شامل ہیں۔ پروجیکٹ کی ضرورت کے مطابق خصوصی بنیادی شمار پر تبادلہ خیال کیا جاسکتا ہے۔

4. کیا شیلڈ اور بکتر بند ورژن دستیاب ہیں؟

جی ہاں شیلڈڈ NH-KYJYP کو تانبے کی لٹ والی شیلڈنگ اور کم از کم 80% کی کوریج ریٹ کے ساتھ درج کیا گیا ہے۔ N-KYJV22 اور N-KYJY23 ڈبل لیئر اسٹیل ٹیپ آرمر کے ساتھ درج ہیں۔ ماڈل کو برقی مقناطیسی مداخلت، میکانی نمائش اور تنصیب کے طریقہ کار کے مطابق منتخب کیا جانا چاہئے.

5. تنصیب کے دوران کیا موڑنے والے رداس کو برقرار رکھا جانا چاہئے؟

فراہم کردہ تفصیلات کے مطابق، غیر مسلح NH-KYJY/NH-KYJYR کو کم از کم موڑنے والے رداس کی ضرورت ہوتی ہے کیبل کے بیرونی قطر سے 6 گنا، شیلڈ NH-KYJYP کو کم از کم 8 بار، اور بکتر بند N-KYJV22 یا N-KYJY23 کم از کم 21 بار درکار ہوتا ہے۔

6. کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟

براہ کرم مطلوبہ ماڈل، کنڈکٹر کراس سیکشن، بنیادی مقدار، کیبل کی لمبائی، شرح شدہ وولٹیج، بچھانے کا طریقہ اور تنصیب کا ماحول فراہم کریں۔ اگر شیلڈنگ، اسٹیل ٹیپ آرمرنگ، کم دھوئیں والے ہالوجن سے پاک تعمیر، خصوصی ترسیل کی لمبائی یا برآمدی پیکیجنگ کی ضرورت ہے، تو ان تفصیلات کو بھی شامل کیا جانا چاہیے تاکہ تفصیلات اور دستاویزات کو درست طریقے سے ملایا جا سکے۔
