کاپر پیویسی کنٹرول کیبل

بنیادی پروڈکٹ ماڈل: KVV

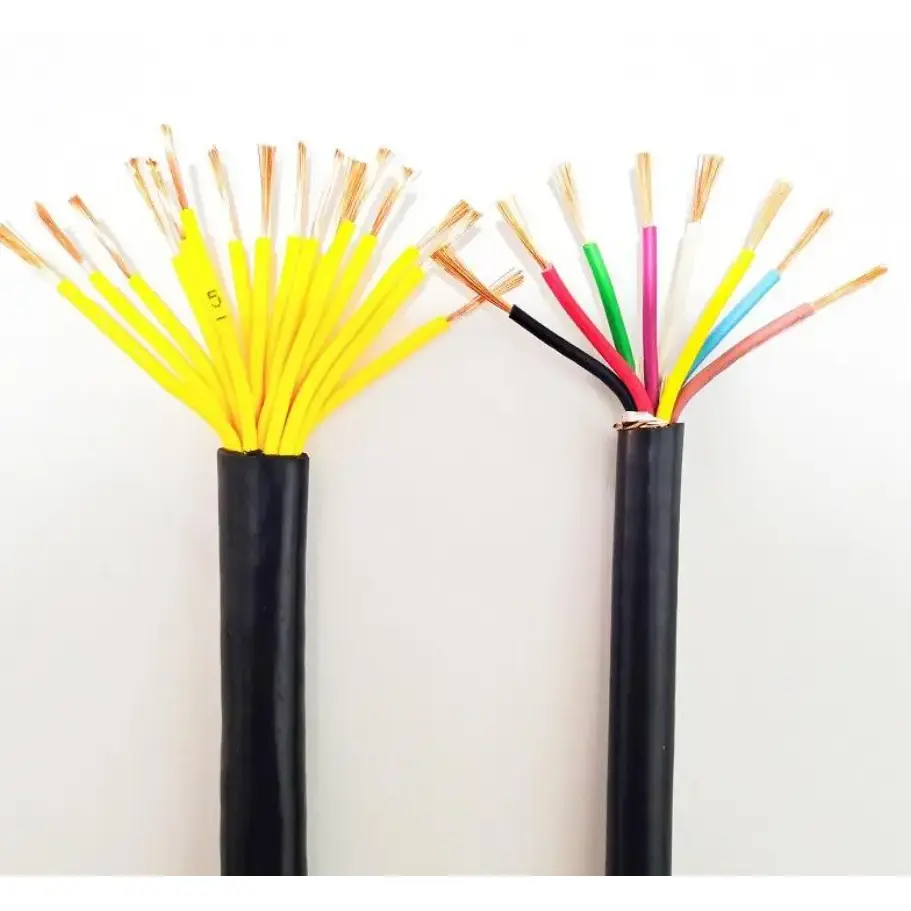

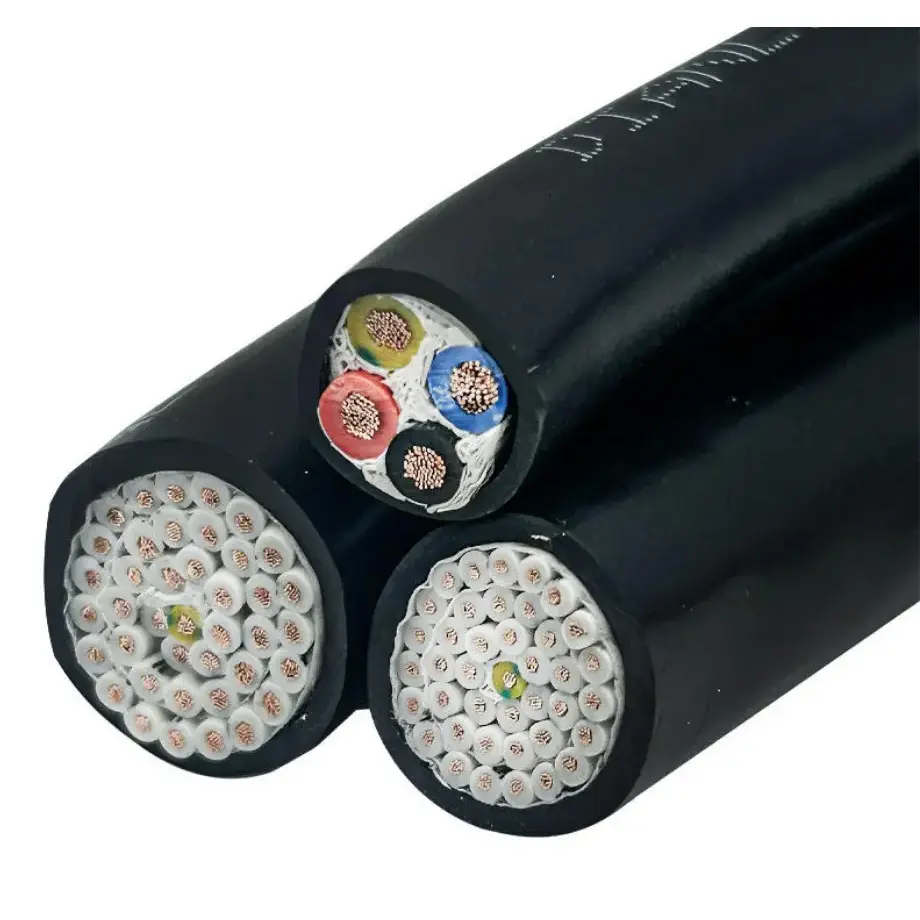

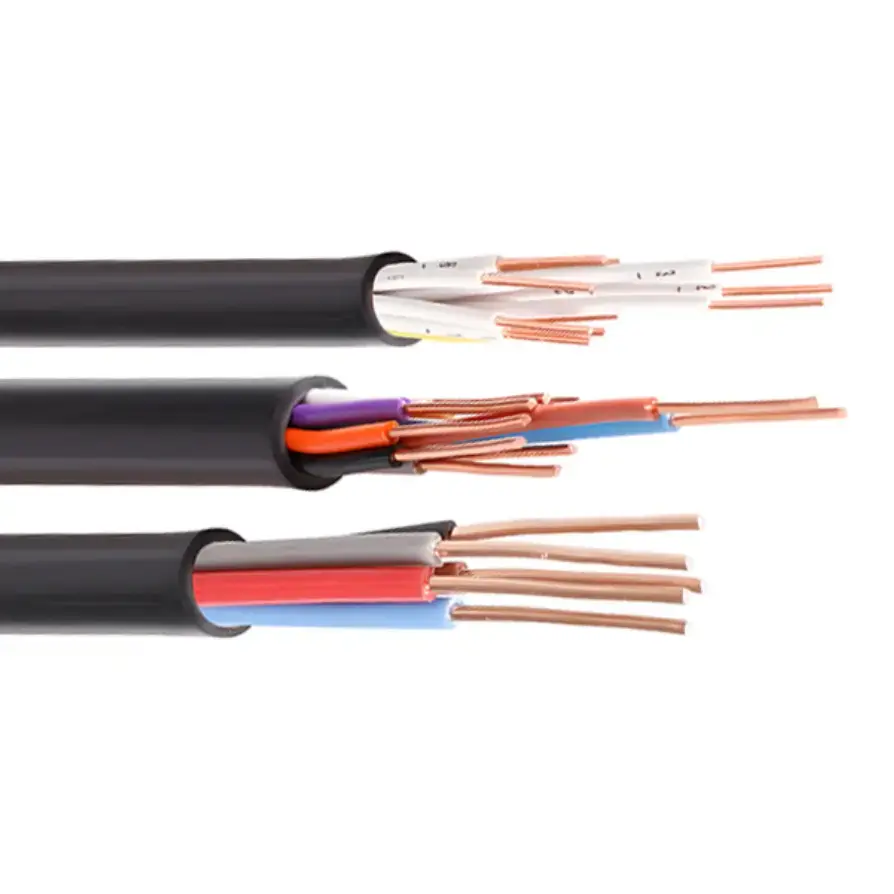

کاپر پی وی سی کنٹرول کیبل پیویسی موصلیت اور کم وولٹیج کنٹرول، نگرانی اور معاون سرکٹس کے لیے ایک حفاظتی میان کے ساتھ اعلی پاکیزگی والے آکسیجن سے پاک کاپر کنڈکٹر کو جوڑتی ہے۔ KVV کی تعمیر کا مقصد فکسڈ وائرنگ کے لیے ہے جہاں ایک سے زیادہ کنٹرول سگنلز یا برقی افعال کو ایک ہی کیبل کے ذریعے روٹ کرنے کی ضرورت ہے۔ کنڈکٹر کا سائز، بنیادی مقدار، شیلڈنگ اور آرمرنگ کا انتخاب سامان کی ترتیب اور تنصیب کے ماحول کے مطابق کیا جا سکتا ہے۔

صنعتی آٹومیشن، برقی آلات اور بلڈنگ کنٹرول سسٹمز کے لیے، یہ کیبل کنٹرول کیبنٹ، فیلڈ ڈیوائسز، موٹرز، سینسرز اور دیگر معاون سرکٹس کو جوڑنے کے لیے ایک عملی ملٹی کور وائرنگ کا اختیار فراہم کرتی ہے۔ قابل اطلاق تصریح کی تصدیق صرف بنیادی گنتی کے بجائے سرکٹ وولٹیج، کنڈکٹر کراس سیکشن، کور کی تعداد، بچھانے کے طریقہ کار اور ماحولیاتی حالات سے ہونی چاہیے۔

مصنوعات کی تفصیلات کے طول و عرض اور تکنیکی پیرامیٹر ٹیبل

تعمیراتی اور برقی خصوصیات

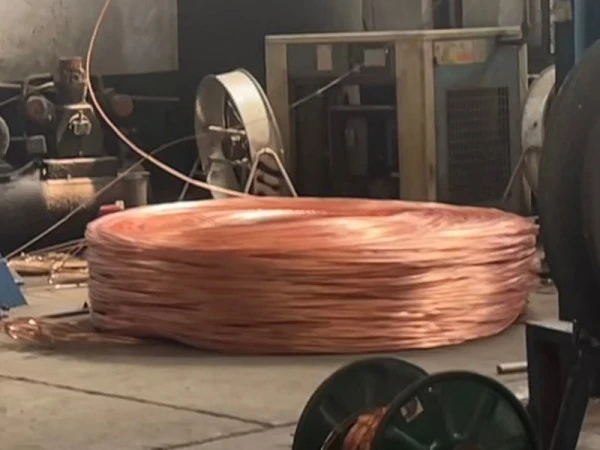

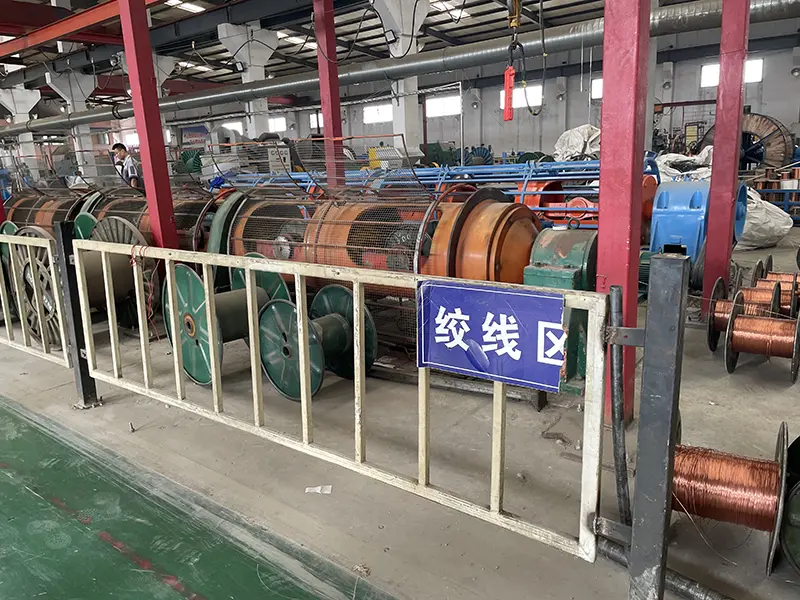

کنٹرول اور معاون سرکٹس کے لیے تانبے کا موصل

کنڈکٹر کو 0.5 سے 10 mm² تک کراس سیکشنل آپشنز کے ساتھ اعلی پاکیزگی والے آکسیجن سے پاک تانبے کے طور پر بیان کیا گیا ہے۔ کنٹرول ایپلی کیشنز کے لیے، کنڈکٹر کا سائز منسلک لوڈ، کنٹرول وولٹیج، قابل اجازت وولٹیج ڈراپ اور تنصیب کے فاصلے کے مطابق ہونا چاہیے۔ 2 سے 61 کور کی دستیاب کور رینج ایک کیبل کو متعدد کنٹرول یا مانیٹرنگ سرکٹس کو ایڈجسٹ کرنے کی بھی اجازت دیتی ہے۔

پیویسی موصلیت اور میان

پی وی سی معیاری KVV تعمیر کے لیے بنیادی برقی موصلیت اور بیرونی تحفظ فراہم کرتا ہے۔ درج کردہ زیادہ سے زیادہ طویل مدتی آپریٹنگ درجہ حرارت 70 ℃ ہے، جب کہ جدول کم از کم 0 ℃ کے بچھانے والے محیطی درجہ حرارت کی وضاحت کرتا ہے۔ ان حدود سے باہر تنصیب کی شرائط صرف تنصیب کے طریقہ کار کو تبدیل کرنے کے بجائے قابل اطلاق کیبل کی تعمیر اور میٹریل گریڈ کی تصدیق کی ضرورت ہوتی ہے۔

شیلڈنگ اور آرمرنگ کے اختیارات

متغیر فریکوئنسی آلات، موٹروں یا دیگر برقی ذرائع کے قریب نصب کنٹرول سرکٹس کو اضافی شیلڈنگ کی ضرورت پڑ سکتی ہے۔ KVVP اور KVVRP کنفیگریشنز مخصوص کوریج ریٹ کے ساتھ بریڈڈ شیلڈنگ کا استعمال کر سکتی ہیں، جبکہ KVVP2 تانبے کی ٹیپ ریپنگ کا استعمال کرتا ہے۔ جہاں مکینیکل تحفظ ایک ترجیح ہے، KVV22 کی تعمیر میں ڈبل اسٹیل ٹیپ آرمرنگ کا اضافہ ہوتا ہے۔ ان ترتیبوں کو مداخلت کے ذریعہ، میکانی نمائش اور بچھانے کے راستے کے مطابق منتخب کیا جانا چاہئے.

تنصیب کی شرائط جو کیبل کے انتخاب کو متاثر کرتی ہیں۔

تنصیب کے طریقہ کار کا کسی پروجیکٹ کے لیے درکار کیبل کی تعمیر سے براہ راست تعلق ہے۔ تفصیلات کے جدول میں درج غیر بکتر بند کیبلز کا کم از کم موڑنے والا رداس کیبل کے بیرونی قطر کا 6 گنا ہوتا ہے، جب کہ بکتر بند یا تانبے کے ٹیپ سے ڈھالنے والی تعمیرات کے لیے بیرونی قطر سے کم از کم 12 گنا کی ضرورت ہوتی ہے۔ مخصوص موڑنے والے رداس کو برقرار رکھنے سے تنصیب کے دوران موصلیت اور کیبل کی ساخت پر ضرورت سے زیادہ مکینیکل دباؤ کو روکنے میں مدد ملتی ہے۔

براہ راست تدفین کے لیے، درج کردہ کم از کم گہرائی 0.7 میٹر ہے، بیرونی میکانی نقصان سے اضافی تحفظ کے ساتھ۔ جب متعدد کیبلز متوازی طور پر نصب کیے جاتے ہیں، تو گرمی کی کھپت کی مناسب جگہ کو برقرار رکھا جانا چاہیے۔ یہ تفصیلات خاص طور پر متعلقہ ہیں جب ایک ہی کنٹرول کیبل کی تفصیلات مختلف تنصیب کے علاقوں میں استعمال کی جارہی ہیں۔

درخواست کے منظرنامے۔

صنعتی آٹومیشن: کاپر پی وی سی کنٹرول کیبل PLC کنٹرول کیبنٹ، پروڈکشن لائن آلات، مشین کنٹرول سرکٹس اور معاون سگنل وائرنگ کے لیے استعمال کی جا سکتی ہے جہاں متعدد کم وولٹیج کنٹرول فنکشنز کو منسلک کرنے کی ضرورت ہے۔

مکینیکل اور برقی آلات: پمپ، پنکھے، کمپریسرز، مشین ٹولز، ریفریجریشن کا سامان اور دیگر برقی مشینری سے منسلک کنٹرول اور فیڈ بیک سرکٹس پر لاگو ہوتا ہے۔

بلڈنگ اور میونسپل سسٹم: بلڈنگ آٹومیشن، لفٹ کنٹرول، فائر کنٹرول آلات، اسٹریٹ لائٹ کنٹرول اور پانی کی فراہمی یا نکاسی کے نظام میں استعمال کیا جاتا ہے جہاں کیبل کی تفصیلات قابل اطلاق سرکٹ کی ضروریات سے ملتی ہیں۔

توانائی کے نئے آلات: جب وولٹیج، درجہ حرارت اور تنصیب کے حالات قابل اطلاق تصریح کے اندر آتے ہیں تو فوٹو وولٹک آلات، توانائی کے ذخیرہ کرنے کے نظام اور چارجنگ انفراسٹرکچر کے ارد گرد معاون کنٹرول اور نگرانی کے سرکٹس کے لیے استعمال کیا جا سکتا ہے۔

نقل و حمل اور گودام: ترسیل کے نظام، گودام کے سازوسامان اور دیگر برقی طور پر چلنے والے لاجسٹکس سسٹم کے کنٹرول سرکٹس پر لاگو ہوتا ہے۔ ڈھال یا بکتر بند تعمیرات پر غور کیا جا سکتا ہے جہاں مداخلت یا مکینیکل نمائش کو اضافی تحفظ کی ضرورت ہوتی ہے۔

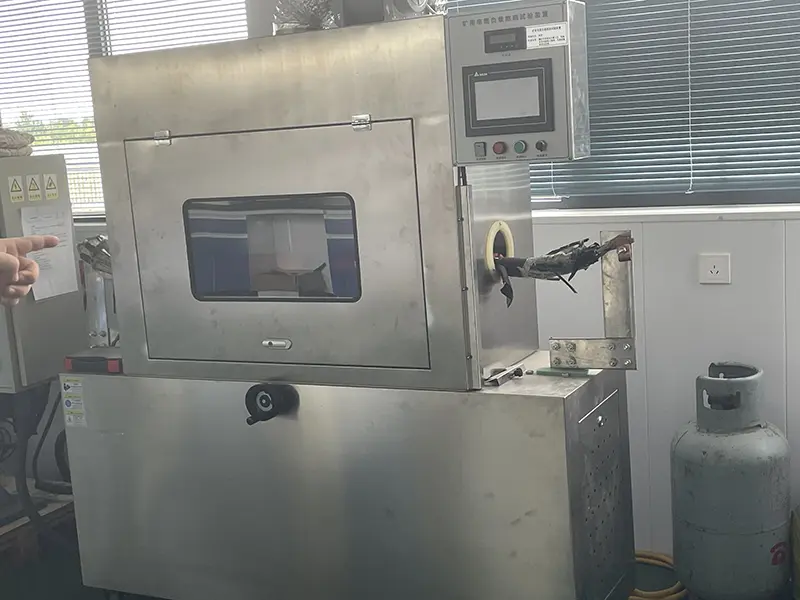

معیار اور تفصیلات کی تصدیق

تکنیکی خریداری یا پراجیکٹ کی تفصیلات کے لیے، کاپر پی وی سی کنٹرول کیبل کو صرف عام پروڈکٹ کی تفصیل پر انحصار کرنے کے بجائے پیمائش کے قابل پیرامیٹرز کے خلاف چیک کیا جانا چاہیے۔ متعلقہ اشیاء میں کنڈکٹر میٹریل، کراس سیکشنل ایریا، بنیادی مقدار، موصلیت کی مزاحمت، وولٹیج برداشت کرنے والی کارکردگی، موڑنے کا رداس اور منتخب شیلڈنگ یا آرمرنگ ڈھانچہ شامل ہیں۔

فراہم کردہ تفصیلات GB/T 9330-2020 کو حوالہ معیار کے طور پر شناخت کرتی ہے اور درجہ بند وولٹیج، مزاحمت، موصلیت اور تنصیب کی ضروریات فراہم کرتی ہے۔ برآمدی منصوبوں کے لیے، پیداوار سے پہلے مطلوبہ IEC معیار، ٹیسٹ دستاویزات اور منزل کی منڈی کی ضروریات کی الگ سے تصدیق کی جانی چاہیے۔ جہاں شیلڈڈ، بکتر بند یا آگ سے بچنے والی تعمیر کی ضرورت ہو، وہاں خریداری کی تفصیلات میں عین مطابق ماڈل بھی بیان کیا جانا چاہیے۔

مناسب تفصیلات کا انتخاب کیسے کریں۔

سرکٹ کے برقی فنکشن سے شروع کریں اور اس بات کا تعین کریں کہ آیا کیبل کنٹرول، مانیٹرنگ، فیڈ بیک یا معاون سگنل رکھتی ہے۔ پھر مطلوبہ کنڈکٹر کراس سیکشن اور بنیادی مقدار کی تصدیق کریں۔ برقی مداخلت والے منصوبوں کے لیے، شیلڈ تعمیر پر غور کریں۔ بے نقاب راستوں کے لیے جہاں مکینیکل تحفظ ضروری ہے، بکتر بند ورژن زیادہ مناسب ہو سکتا ہے۔

بڑے کنٹرول سسٹمز کے لیے، اضافی کور محفوظ کرنے سے مستقبل میں سرکٹ میں ہونے والی تبدیلیوں کے لیے صلاحیت فراہم ہو سکتی ہے۔ جدول میں 10%-20% اسپیئر کور تجویز کی فہرست دی گئی ہے، جبکہ کراس سیکشن کے انتخاب کو اصل بوجھ، سرکٹ کی لمبائی، وولٹیج ڈراپ اور انسٹالیشن کے حالات کے خلاف چیک کیا جانا چاہیے۔ ایک بڑے کنڈکٹر کو صرف اس لیے منتخب نہیں کیا جانا چاہیے کیونکہ پروجیکٹ میں کنٹرول پوائنٹس کی تعداد زیادہ ہے۔

اکثر پوچھے گئے سوالات

1. اس کیبل کے لیے کون سا معیار استعمال کیا جاتا ہے؟

مصنوعات کے حوالہ جات کے لیے فراہم کردہ تصریح GB/T 9330-2020 پلاسٹک کی موصل کنٹرول کیبلز کے لیے ہے۔ برآمدی آرڈرز کے لیے، IEC کی ضروریات اور ڈیسٹینیشن-مارکیٹ کے معیارات کی اصل درخواست اور کیبل کی تعمیر کے مطابق تصدیق ہونی چاہیے۔

2. کون سی بنیادی مقدار اور کنڈکٹر کے سائز دستیاب ہیں؟

درج کردہ رینج 0.5 سے 10 mm² تک 2 سے 61 کور اور کنڈکٹر کراس سیکشن پر محیط ہے۔ عام بنیادی مقداروں میں 4، 7، 10، 14، 19، 24 اور 37 کور شامل ہیں، جب کہ 0.75، 1.0، 1.5 اور 2.5 mm² کو مشترکہ کراس سیکشن کے طور پر درج کیا گیا ہے۔

3. کیا برقی مداخلت والی ایپلیکیشنز کے لیے شیلڈ ورژن دستیاب ہے؟

جی ہاں KVVP اور KVVRP تعمیرات کو کم از کم 80% کی درج شدہ کوریج کی شرح پر بریڈڈ شیلڈنگ کے ساتھ مخصوص کیا جا سکتا ہے۔ KVVP2 کاپر ٹیپ ریپنگ کا استعمال کرتا ہے۔ مناسب شیلڈنگ ڈھانچہ مداخلت کے ذریعہ اور تنصیب کے ماحول پر منحصر ہے۔

4. آپریٹنگ اور بچھانے کے درجہ حرارت کی ضروریات کیا ہیں؟

فراہم کردہ تکنیکی ڈیٹا میں زیادہ سے زیادہ طویل مدتی قابل اجازت آپریٹنگ درجہ حرارت 70 ℃ اور روایتی بچھانے والے محیطی درجہ حرارت کو کم از کم 0 ℃ درج کیا گیا ہے۔ اگر 0 ℃ سے نیچے کی تنصیب کی ضرورت ہو تو، کیبل کی پری ہیٹنگ ٹیبل میں بتائی گئی ہے۔ سرد ماحول کے لیے کم درجہ حرارت کی خصوصی تعمیرات کی الگ سے تصدیق کی جانی چاہیے۔

5. کیا کیبل کو براہ راست تدفین کے لیے استعمال کیا جا سکتا ہے؟

فراہم کردہ تصریح میں 0.7 میٹر کی کم از کم براہ راست دفن کی گہرائی درج ہے اور بیرونی مکینیکل نقصان سے تحفظ کا مطالبہ کیا گیا ہے۔ براہ راست تدفین سے پہلے کیبل کی اصل تعمیر کو مٹی کے حالات، مکینیکل نمائش، نمی اور پراجیکٹ کی تنصیب کے تقاضوں کے خلاف چیک کیا جانا چاہیے۔

6. کوٹیشن کی درخواست کرتے وقت کیا معلومات فراہم کی جانی چاہیے؟

درست تفصیلات کی جانچ کے لیے، مطلوبہ بنیادی مقدار، کنڈکٹر کراس سیکشن، ریٹیڈ وولٹیج، کیبل کی لمبائی، بچھانے کا طریقہ اور تنصیب کا ماحول فراہم کریں۔ اگر شیلڈنگ، کاپر ٹیپ ریپنگ، سٹیل ٹیپ آرمرنگ یا آگ سے بچنے والی تعمیر کی ضرورت ہو تو متعلقہ ضرورت کو شامل کریں تاکہ کیبل ماڈل اور تکنیکی دستاویزات کو درست طریقے سے ملایا جا سکے۔
