بنیادی پروڈکٹ ماڈل: N-KVV(NH-KVV)۔

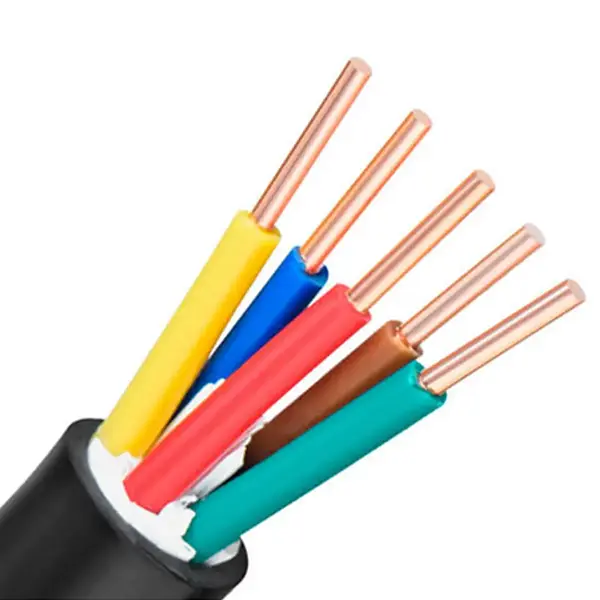

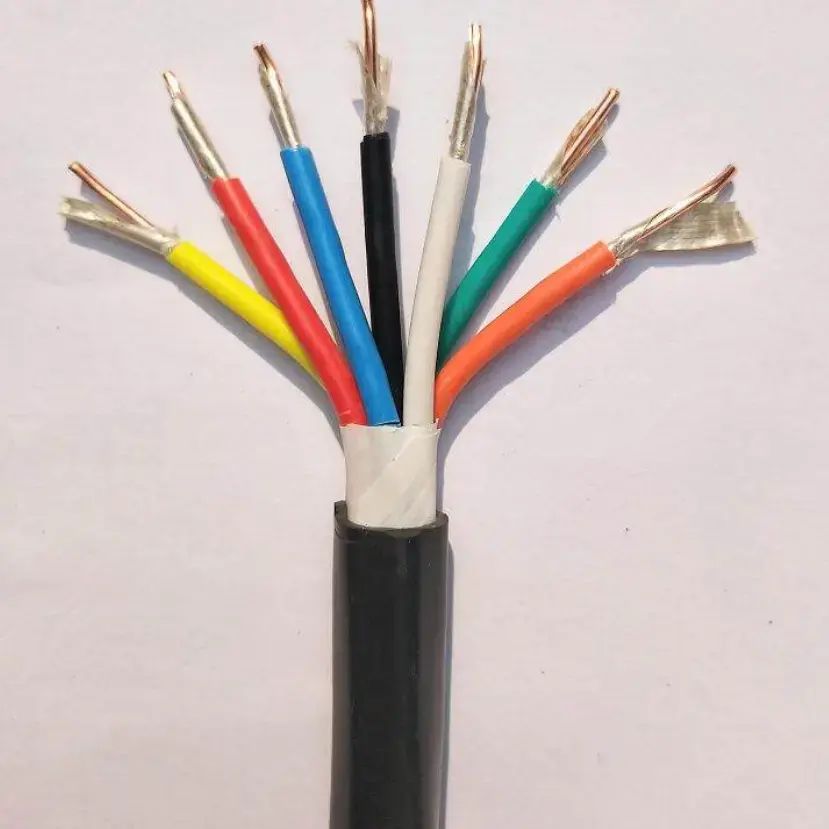

کاپر PVC فائر ریزسٹنٹ کنٹرول کیبل ایک تانبے کے کنڈکٹر، مائیکا ٹیپ فائر ریزسٹنٹ پرت اور PVC موصلیت اور کنٹرول اور معاون سرکٹس کے لیے میان کو یکجا کرتی ہے جس کے لیے آگ سے بچنے والی کیبل کی تعمیر کی ضرورت ہوتی ہے۔ 450/750V کیبل کا مقصد ان ایپلی کیشنز کے لیے ہے جہاں آگ کی نمائش کے تحت ایک مخصوص مدت کے لیے سرکٹ کا تسلسل برقرار رکھنا سسٹم کے ڈیزائن کا حصہ ہے۔ کنڈکٹر کی تعمیر پر منحصر ہے، کیبل کو کلاس 1 یا کلاس 5 کاپر کنڈکٹرز کے ساتھ کنفیگر کیا جا سکتا ہے۔
ابرک ٹیپ کنڈکٹر کے ارد گرد کلیدی آگ سے بچنے والی تہہ بناتی ہے، جب کہ لچکدار کنڈکٹر کے اختیارات کیبل کو کیبل ٹرے، کنٹرول کیبنٹ اور آلات کے کنکشن کے ذریعے راستہ آسان بناتے ہیں۔ تفصیلات کے انتخاب میں کنڈکٹر کراس سیکشن، بنیادی مقدار، تنصیب کے حالات اور مکمل برقی نظام کی فائر پرفارمنس کی ضروریات کو مدنظر رکھنا چاہیے۔
|
برائے نام کراس سیکشن (mm²) |
کنڈکٹرز کی تعداد |
آگ سے بچنے والی پرت |
پیویسی موصلیت کی موٹائی (ملی میٹر) |
20℃ DC موصل مزاحمت (Ω/km) |
20℃ DC موصل مزاحمت (Ω/km) |
|
|
|
مواد |
|
غیر دھاتی چڑھایا |
دھاتی چڑھایا |
|
0.5 |
1 یا 7 |
میکا ٹیپ |
0.6 |
36.0 |
36.7 |
|
0.75 |
1 یا 7 |
میکا ٹیپ |
0.6 |
24.5 |
24.8 |
|
1.0 |
1 یا 7 |
میکا ٹیپ |
0.6 |
18.1 |
18.2 |
|
1.5 |
1 یا 7 |
میکا ٹیپ |
0.7 |
12.1 |
12.2 |
|
2.5 |
1 یا 7 |
میکا ٹیپ |
0.8 |
7.41 |
7.56 |
|
4 |
1 یا 7 |
میکا ٹیپ |
0.8 |
4.61 |
4.70 |
|
6 |
1 یا 7 |
میکا ٹیپ |
0.8 |
3.08 |
3.11 |
|
تجویز کردہ بنیادی نمبرز: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61۔ کسٹمر کی درخواست پر حسب ضرورت بنیادی نمبر دستیاب ہیں۔ |
تجویز کردہ بنیادی نمبرز: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61۔ کسٹمر کی درخواست پر حسب ضرورت بنیادی نمبر دستیاب ہیں۔ |
تجویز کردہ بنیادی نمبرز: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61۔ کسٹمر کی درخواست پر حسب ضرورت بنیادی نمبر دستیاب ہیں۔ |
تجویز کردہ بنیادی نمبرز: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61۔ کسٹمر کی درخواست پر حسب ضرورت بنیادی نمبر دستیاب ہیں۔ |
تجویز کردہ بنیادی نمبرز: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61۔ کسٹمر کی درخواست پر حسب ضرورت بنیادی نمبر دستیاب ہیں۔ |
تجویز کردہ بنیادی نمبرز: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61۔ کسٹمر کی درخواست پر حسب ضرورت بنیادی نمبر دستیاب ہیں۔ |
مائیکا ٹیپ کو کنڈکٹر کے گرد آگ سے بچنے والے پرنسپل جزو کے طور پر رکھا جاتا ہے۔ آگ کی نمائش کے تحت، اس تہہ کا مقصد مخصوص ٹیسٹ کے حالات کے لیے برقی موصلیت کو برقرار رکھنا اور مطلوبہ مدت کے لیے سرکٹ کے تسلسل کو برقرار رکھنے میں مدد کرنا ہے۔ پراجیکٹ کے لیے قابل اطلاق پروڈکٹ کی تفصیلات اور ٹیسٹ کے طریقہ کار کے خلاف اصل آگ مزاحمتی درجہ بندی کی تصدیق ہونی چاہیے۔
کنڈکٹر کی تعمیر مطلوبہ کیبل کنفیگریشن کے مطابق کلاس 1 یا کلاس 5 کے تانبے پر مبنی ہو سکتی ہے۔ تکنیکی جدول کنڈکٹر کی مقدار، کراس سیکشن اور 20 ℃ DC مزاحمتی اقدار فراہم کرتا ہے، جس سے تصریح کی تصدیق سے پہلے برقی پیرامیٹرز کو چیک کیا جا سکتا ہے۔
پیویسی کنڈکٹر کے ارد گرد بنیادی موصلیت فراہم کرتا ہے اور کیبل کے مجموعی مکینیکل تحفظ میں حصہ ڈالتا ہے۔ درج کردہ موصلیت کی موٹائی برائے نام کراس سیکشن کے ساتھ تبدیل ہوتی ہے، اس لیے کیبل کی تفصیلات کو کنڈکٹر کے سائز اور تنصیب کی شرائط کے ساتھ مل کر منتخب کیا جانا چاہیے۔
کاپر پی وی سی فائر ریزسٹنٹ کنٹرول کیبل کا مقصد سرکٹس کے لیے ہے جہاں آگ لگنے کے واقعے کے دوران کنٹرول، الارم، نگرانی یا معاون افعال کو ایک مقررہ مدت تک دستیاب رہنے کی ضرورت پڑ سکتی ہے۔ عام سرکٹس میں فائر پروٹیکشن کنٹرول کیبنٹ، دھواں نکالنے کا سامان، فائر پمپ اور دیگر برقی کنٹرول سسٹم شامل ہیں۔
آگ سے بچنے والے فنکشن کو مکمل سرکٹ ڈیزائن کا حصہ سمجھا جانا چاہیے۔ کیبل روٹنگ، معاون طریقہ، منسلک آلات، تنصیب کا ماحول اور مطلوبہ آگ مزاحمت کی درجہ بندی سب نظام کی حتمی کارکردگی کو متاثر کر سکتے ہیں۔
1. فائر پروٹیکشن انجینئرنگ: فائر پروٹیکشن لنکیج کنٹرول کیبینٹ، فائر الارم سسٹم، اسموک ایگزاسٹ فین اور فائر واٹر پمپ کنٹرول سرکٹس۔
2. پاور پلانٹس: بجلی کی کنٹرول کیبنٹ، جنریٹر سیٹ کے لیے سیکنڈری کنٹرول لائنز اور پاور ڈسٹری بیوشن رومز میں کنٹرول یا سگنل کی وائرنگ۔
3. میٹالرجیکل انڈسٹری: میٹالرجیکل ورکشاپس میں پروڈکشن لائن آلات کے لیے خودکار آپریشن کنسولز اور کنٹرول سرکٹس۔
4. عمارت کی تعمیر: تہہ خانے کے مشینی کمرے، مرکزی ایئر کنڈیشنگ سسٹم اور لفٹ فائر پروٹیکشن لنکیج کنٹرول سسٹم۔
5. عمومی صنعت: گندے پانی کو صاف کرنے کا سامان، خشک کرنے والی پیداوار لائنیں اور مشین ٹول سپورٹنگ کنٹرول سرکٹس جہاں آگ سے بچنے والی تعمیر کی ضرورت ہوتی ہے۔
مطلوبہ کراس سیکشن کا تعین برقی بوجھ، سرکٹ فنکشن، قابل اجازت کنڈکٹر مزاحمت اور قابل اطلاق تنصیب کی ضروریات سے کیا جانا چاہیے۔ دستیاب ڈیٹا 0.5mm² سے 6mm² تک کے برائے نام کراس سیکشنز کا احاطہ کرتا ہے۔
بنیادی مقدار کنٹرول، الارم، نگرانی اور معاون سرکٹس کی تعداد کے مطابق ہونی چاہیے۔ جدول میں 61 کور کے ذریعے تجویز کردہ بنیادی ترتیب کی فہرست دی گئی ہے، فراہم کردہ تفصیلات کے مطابق اپنی مرضی کے مطابق بنیادی مقداریں دستیاب ہیں۔
جہاں کیبلز کو کنٹرول کیبنٹ، ٹرے یا آلات کے کنکشن سے گزرنا چاہیے، کنڈکٹر کی تعمیر اور موڑنے کے قابل اجازت حالات کو ایک ساتھ سمجھا جانا چاہیے۔ مطلوبہ موڑنے والے رداس کی تصدیق صرف کنڈکٹر کی قسم سے کرنے کے بجائے قابل اطلاق کیبل تفصیلات سے کی جانی چاہئے۔
آگ سے بچنے والی کیبلز کا انتخاب مطلوبہ ٹیسٹ کے دورانیے، آگ کی نمائش کے حالات اور سسٹم کے معیار کے مطابق کیا جانا چاہیے۔ ایک کیبل کو صرف "آگ مزاحم" کی اصطلاح سے متعین نہیں کیا جانا چاہئے۔ مطلوبہ کارکردگی کی درجہ بندی اور معاون ٹیسٹ دستاویزات کی بھی تصدیق ہونی چاہیے۔
پروجیکٹ پروکیورمنٹ کے لیے، اہم تصدیقی نکات میں کنڈکٹر میٹریل اور کنسٹرکشن، برائے نام کراس سیکشن، کنڈکٹر ریزسٹنس، میکا ٹیپ کنفیگریشن، پی وی سی موصلیت کی موٹائی اور تیار کیبل کے طول و عرض شامل ہیں۔ یہ قابل پیمائش خصوصیات فراہم کردہ کیبل کا متفقہ تکنیکی تفصیلات کے ساتھ موازنہ کرنے کے لیے ایک عملی بنیاد فراہم کرتی ہیں۔
ایکسپورٹ یا انجینئرنگ آرڈرز کے لیے، Qiancheng کیبل کی تفصیلات اور پروجیکٹ کی ضروریات کے مطابق مطلوبہ پروڈکٹ دستاویزات کو مربوط کر سکتا ہے۔ اگر آگ کے خلاف مزاحمت کی ایک مخصوص رپورٹ، سرٹیفکیٹ یا معائنہ کی دستاویز درکار ہے، تو آرڈر کی تصدیق سے پہلے اس کی نشاندہی کی جانی چاہیے تاکہ قابل اطلاق دستاویزات کی اصل کیبل کنفیگریشن کے خلاف جانچ کی جا سکے۔
ریٹیڈ وولٹیج 450/750V ہے۔ اس کا مقصد کنٹرول، نگرانی اور معاون سرکٹس کے لیے ہے جہاں مخصوص آگ سے بچنے والی تعمیر کی ضرورت ہے۔
مائیکا ٹیپ کو کنڈکٹر کے ارد گرد آگ سے بچنے والی پرت کے طور پر استعمال کیا جاتا ہے۔ اس کا کام مخصوص فائر ٹیسٹ کے حالات کے تحت برقی موصلیت اور سرکٹ کے تسلسل کو برقرار رکھنے میں مدد کرنا ہے۔
ٹیبل 0.5mm² سے 6mm² تک کے برائے نام کراس سیکشنز کا احاطہ کرتا ہے، متعلقہ کنڈکٹر کنفیگریشنز، PVC موصلیت کی موٹائی اور 20℃ DC کنڈکٹر مزاحمتی اقدار کے ساتھ۔
فہرست میں تجویز کردہ بنیادی نمبرز 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52 اور 61 ہیں۔ پراجیکٹ کی تفصیلات کے مطابق اپنی مرضی کی بنیادی مقداروں پر تبادلہ خیال کیا جا سکتا ہے۔
اسے فائر پروٹیکشن کنٹرول سسٹمز، پاور پلانٹ کنٹرول سرکٹس، میٹالرجیکل آلات، بلڈنگ مکینیکل اور برقی نظام، گندے پانی کے علاج کے آلات اور دیگر صنعتی کنٹرول ایپلی کیشنز میں لاگو کیا جا سکتا ہے جہاں آگ سے بچنے والی کیبل کی تعمیر کی ضرورت ہو۔
تفصیلات کی تصدیق کے لیے، مطلوبہ ماڈل، کنڈکٹر کراس سیکشن، بنیادی مقدار، کیبل کی لمبائی، تنصیب کا ماحول، آگ کے خلاف مزاحمت کی ضروریات اور کوئی بھی مطلوبہ تکنیکی دستاویزات یا معائنہ کا ریکارڈ فراہم کرنا مفید ہے۔
