دھاتی شیلڈ کوئلہ شیئرر ربڑ کیبل

پروڈکٹ ماڈل: ایم سی پی ٹی، ایم سی پی ٹی جے۔

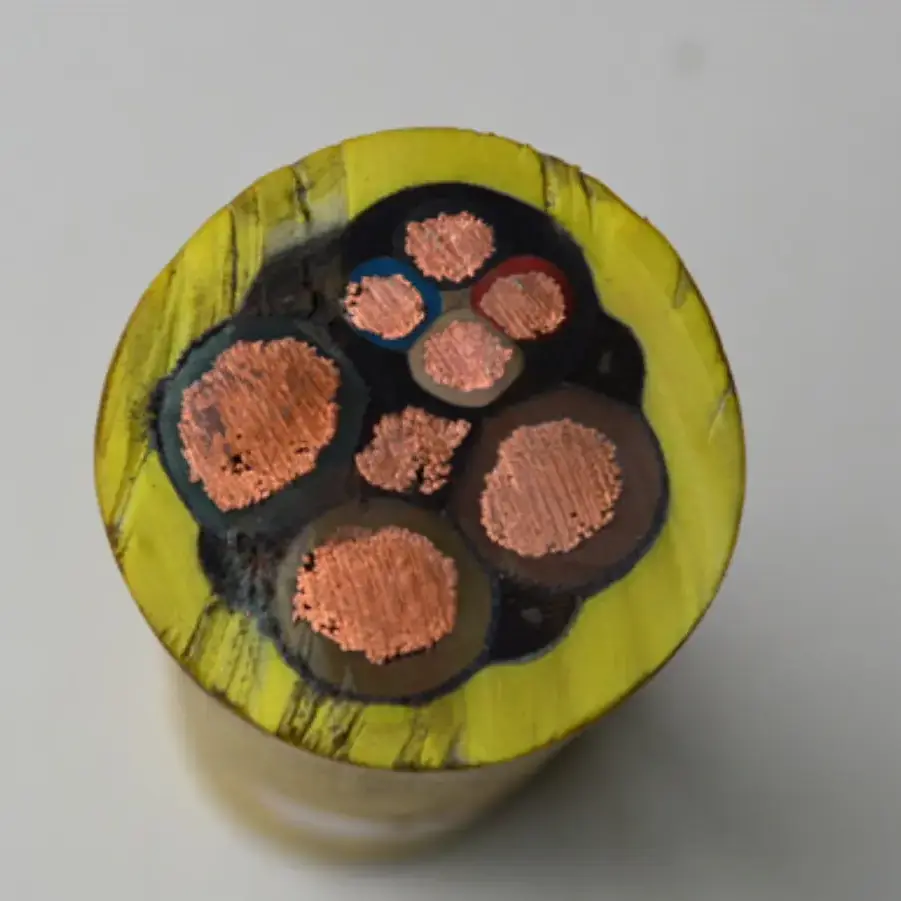

دھاتی شیلڈ کول شیئرر ربڑ کیبل ایک لچکدار ربڑ شیتھڈ کان کنی کیبل ہے جو کوئلہ کترنے والوں کے لیے ہے۔ فراہم کردہ مصنوعات کی معلومات MT/T 818.4-2009 کا حوالہ دیتی ہے اور زیر زمین کوئلے کی کان کنی کی ایپلی کیشنز میں پاور سپلائی اور کنٹرول سگنل ٹرانسمیشن کا احاطہ کرتی ہے۔ اس کی تعمیر میں ایک ملٹی اسٹرینڈ ٹن آکسیجن فری تانبے کا کنڈکٹر، ربڑ کی خصوصی موصلیت، تانبے کی تار کی لٹ والی شیلڈنگ اور کام کرنے کے حالات کے لیے ایک اعلیٰ طاقت والے ربڑ کی بیرونی میان کو ملایا گیا ہے جس میں بار بار حرکت، گھسیٹنا اور موڑنے شامل ہیں۔

مصنوعات کی تفصیلات، طول و عرض اور تکنیکی پیرامیٹر ٹیبل

درخواست کے منظرنامے۔

1. بڑی اور درمیانے درجے کی زیر زمین کوئلے کی کانوں میں مکمل طور پر مشینی کان کنی کے چہرے

دھاتی شیلڈ کول شیئرر ربڑ کیبل کو کوئلہ شیئررز اور دیگر موبائل کان کنی کے آلات سے منسلک پاور اور کنٹرول کنکشن کے لیے استعمال کیا جا سکتا ہے۔ اس کا لچکدار کنڈکٹر اور ربڑ کی چادر والی تعمیر ان تنصیبات کے لیے ہے جہاں آلات کے آپریشن کے دوران کیبل کو بار بار منتقل کیا جاتا ہے۔

2. ہائی-گیس اور آؤٹ برسٹ-خطرناک کوئلے کی کانیں۔

مخصوص گیس یا دھماکہ پر قابو پانے کے تقاضوں کے ساتھ زیر زمین بارودی سرنگوں کو کیبل کی تعمیر کی ضرورت ہوتی ہے جو کان کنی کے حفاظتی ضوابط سے مماثل ہوں۔ کیبل کے انتخاب میں مائن کی درجہ بندی، آلات کی وولٹیج، شعلہ تابکاری کی ضروریات اور پروجیکٹ کی منظوری کے لیے درکار سرٹیفکیٹس یا ٹیسٹ دستاویزات پر غور کرنا چاہیے۔

3. زیر زمین سب سٹیشنوں اور کول شیئررز کے درمیان موبائل کنکشن

موبائل سب سٹیشنوں اور کوئلے کے کترنے والوں کے درمیان رابطوں میں نسبتاً لمبی کیبل کے ساتھ بار بار گھسیٹنے، موڑنے اور مروڑنا شامل ہو سکتا ہے۔ لچکدار کنڈکٹر کی تعمیر کا مقصد اس قسم کے موبائل پاور سپلائی کے انتظامات کے لیے ہے، جب کہ تنصیب کو مخصوص مکینیکل حدود میں رہنا چاہیے۔

4. پانی کے اسپرے اور مکینیکل اثر کے ساتھ گیلے زیر زمین علاقے

پانی کے اسپرے، دھول اور گرنے والے گینگ کیبل میان پر اضافی مکینیکل اور ماحولیاتی مطالبات رکھ سکتے ہیں۔ مخصوص اعلی طاقت والی ربڑ کی میان پہننے، تیل، اثر اور گھسیٹنے کے لیے مزاحمت فراہم کرتی ہے، جس سے میان کی حالت ان حالات میں زیر زمین تنصیبات کے لیے ایک اہم غور طلب ہے۔

5. کوئلے کی کان کی تعمیر نو اور خودکار کان کنی کے نظام

کان کنی کے منصوبوں کے لیے جن میں متغیر فریکوئنسی کا سامان، مانیٹرنگ سرکٹس یا دیگر برقی کنٹرول سسٹم شامل ہیں، دھاتی شیلڈنگ پرت کنٹرول اور سگنل سرکٹس پر برقی مقناطیسی مداخلت کے اثر کو کم کرنے میں مدد کر سکتی ہے۔ شیلڈنگ کا انتظام اور کنٹرول کور کنفیگریشن کو منسلک آلات اور گراؤنڈ کرنے کے طریقہ سے مماثل ہونا چاہیے۔

عملی صنعت کے مسائل حل

1. ہائی پاور کان کنی کے آلات کے ارد گرد برقی مقناطیسی مداخلت

ہائی پاور برقی آلات برقی مقناطیسی مداخلت پیدا کرسکتے ہیں جو قریبی نگرانی اور کنٹرول سرکٹس کو متاثر کرتے ہیں۔ تانبے کے تار کی لٹ والی دھاتی شیلڈ ایک متعین شیلڈنگ پرت فراہم کرتی ہے، فراہم کردہ تفصیلات ≥90% کی کوریج کی شرح کو ظاہر کرتی ہے۔ مجموعی طور پر شیلڈنگ کی کارکردگی کا جائزہ لیتے وقت کیبل گراؤنڈنگ اور انسٹالیشن کے حالات پر بھی غور کیا جانا چاہیے۔

2. بار بار گھسیٹنے اور موڑنے سے مکینیکل تناؤ

کوئلہ شیئرر کیبلز آلات کے آپریشن کے دوران حرکت میں آتی ہیں، جو کنڈکٹر، موصلیت اور میان پر بار بار مکینیکل دباؤ ڈال سکتی ہیں۔ ملٹی اسٹرینڈ لچکدار تانبے کے کنڈکٹر اور ربڑ کی تعمیر کا مقصد اس قسم کی حرکت کو ایڈجسٹ کرنا ہے۔ اصل موڑنے کی کارکردگی کا اندازہ غیر تعاون یافتہ فکسڈ سائیکل لائف کلیم کے بجائے قابل اطلاق ٹیسٹ کے طریقہ کار اور انسٹالیشن کی ضروریات کو استعمال کرتے ہوئے کیا جانا چاہیے۔

3. زیر زمین کان کنی کے لئے شعلہ ریٹارڈنٹ کی ضروریات

زیرزمین کوئلے کی کانوں میں شعلہ مزاحمت کی کارکردگی کیبل کے انتخاب کا ایک اہم حصہ ہے۔ فراہم کردہ تکنیکی ڈیٹا MT 386 شعلہ retardant گریڈ کے لیے حوالہ دیتا ہے۔ مخصوص مائن پروجیکٹ کے لیے، درکار حفاظتی سرٹیفیکیشن اور ٹیسٹ دستاویزات کی تصدیق اصل کیبل ماڈل اور ایپلیکیشن کے خلاف ہونی چاہیے۔

4. گیلے اور میکانکی طور پر مطالبہ کرنے والے حالات میں میان کی حفاظت

پانی کے اسپرے، دھول، گینگو اثر اور بار بار گھسیٹنا زیر زمین آپریشن کے دوران میان کے لباس میں حصہ ڈال سکتا ہے۔ مخصوص بیرونی میان کو لباس مزاحم، تیل مزاحم، اثر مزاحم اور ڈریگ ریزسٹنٹ کے طور پر بیان کیا گیا ہے، جو کام کے متعلقہ حالات میں کیبل کے ڈھانچے کو تحفظ فراہم کرتا ہے۔

5. کنٹرول اور نگرانی کے تقاضے

کان کنی کے آلات کی برقی اور نگرانی کی ضروریات کو ایڈجسٹ کرنے کے لیے کچھ کیبل کنفیگریشنز پاور کور کو کنٹرول کور کے ساتھ جوڑتی ہیں۔ جہاں نگرانی یا تحفظ کے افعال کی ضرورت ہو، وہاں اصل بنیادی انتظامات اور کنکشن کے طریقہ کار کی تصدیق ساز و سامان بنانے والے یا برقی نظام کے ڈیزائنر سے کی جانی چاہیے۔

6. تکنیکی پیرامیٹرز اور کان کنی کی دستاویزات کی تصدیق

کان کنی کے منصوبوں کے لیے کیبل کے معیارات، برقی پیرامیٹرز، شعلہ مزاحمت کی کارکردگی اور حفاظت سے متعلق دستاویزات کی تصدیق کی ضرورت پڑ سکتی ہے۔ پروڈکٹ کی وضاحتیں، ٹیسٹ رپورٹس اور قابل اطلاق سرٹیفکیٹ اصل ماڈل، وولٹیج کی درجہ بندی اور پروجیکٹ کے لیے فراہم کردہ کیبل کنفیگریشن کے مطابق ہونے چاہئیں۔

جامع مصنوعات کے فوائد

1. قابل سراغ مصنوعات اور معائنہ کی معلومات

Qiancheng پراجیکٹ کی ضروریات کے مطابق مصنوعات کی شناخت اور متعلقہ پیداوار یا معائنہ کی دستاویزات فراہم کر سکتا ہے۔ کان کنی کے پراجیکٹس کے لیے جو رسمی معائنہ یا قبولیت سے مشروط ہیں، دستاویزات کو اصل کیبل ماڈل، تفصیلات اور پروڈکشن بیچ کے خلاف چیک کیا جانا چاہیے۔

2. کنٹرولڈ کیبل کی تعمیر

کنڈکٹر، ربڑ کی موصلیت، دھاتی شیلڈنگ اور بیرونی میان ہر ایک کیبل کی برقی اور مکینیکل خصوصیات میں حصہ ڈالتے ہیں۔ پیداوار کے ان مراحل پر کنٹرول برقرار رکھنے سے تیار کیبل کو مخصوص تعمیر کے مطابق رکھنے میں مدد ملتی ہے۔ برقی اور مکینیکل معائنہ کی اشیاء کو قابل اطلاق مصنوعات کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔

3. موبائل کان کنی کے سازوسامان کے مطابق تعمیر

ملٹی اسٹرینڈ کاپر کنڈکٹر، ربڑ کی موصلیت، لٹ میٹل شیلڈ اور اعلی طاقت والے ربڑ شیتھ کا امتزاج موبائل کوئلہ کان کنی کے آلات سے وابستہ کئی ضروریات کو پورا کرتا ہے۔ ان میں بار بار نقل و حرکت، مکینیکل رابطہ، الیکٹریکل شیلڈنگ اور زیر زمین ماحولیاتی نمائش شامل ہیں۔

4. ایک سے زیادہ وولٹیج اور موصل کی تفصیلات

فراہم کردہ مصنوعات کی رینج 25mm² سے 150mm² تک کنڈکٹر کراس سیکشنز اور 0.66/1.14kV اور 1.9/3.3kV کی درجہ بندی شدہ وولٹیج پر مشتمل ہے۔ پاور کور اور کنٹرول کور کنفیگریشن کا انتخاب سامان کے کنکشن اور کیبل ماڈل کے مطابق کیا جا سکتا ہے۔ کوٹیشن اور پیداوار کی تفصیلات کی تصدیق مطلوبہ وولٹیج، کنڈکٹر کے سائز، بنیادی ڈھانچے، لمبائی اور تنصیب کے حالات سے کی جا سکتی ہے۔

5. کان کنی کے منصوبوں کے لیے تکنیکی دستاویزات

پروجیکٹ کی ضروریات پر منحصر ہے، تکنیکی دستاویزات میں پروڈکٹ کی تفصیلات، معائنہ کے ریکارڈ، ٹیسٹ رپورٹس اور قابل اطلاق کان کنی کے حفاظتی سرٹیفکیٹ شامل ہو سکتے ہیں۔ برآمدی آرڈرز یا باضابطہ مائن قبولیت کے لیے، پروڈکشن سے پہلے مطلوبہ دستاویز کی فہرست کی تصدیق کی جانی چاہیے تاکہ فراہم کردہ دستاویزات حتمی کیبل کی تفصیلات کے مطابق ہوں۔

سوال و جواب

1. آپ کی میٹل شیلڈ کول شیئرر ربڑ کیبل کس معیار کی تعمیل کرتی ہے؟

فراہم کردہ مصنوعات کی معلومات MCPT اور MCPTJ ماڈلز کے لیے MT/T 818.4-2009 کا حوالہ دیتی ہے۔ قابل اطلاق معیار، سرٹیفیکیشن اور ٹیسٹ دستاویزات کی تصدیق مطلوبہ وولٹیج اور کیبل کنفیگریشن کے مطابق ہونی چاہیے۔

2. کون سے کنڈکٹر کے سائز اور وولٹیج کی درجہ بندی دستیاب ہیں؟

فراہم کردہ تفصیلات 25mm² سے 150mm² تک کنڈکٹر کراس سیکشنز اور 0.66/1.14kV اور 1.9/3.3kV کے درجہ بند وولٹیجز کا احاطہ کرتی ہیں۔ پاور کور اور کنٹرول کور کے امتزاج کا انتخاب سامان اور سرکٹ کی ضروریات کے مطابق کیا جا سکتا ہے۔

3. یہ کان کنی کیبل عام طور پر کہاں استعمال ہوتی ہے؟

یہ زیر زمین کوئلے کی کان کنی کے آلات اور متعلقہ پاور یا کنٹرول کنکشن کے لیے ہے، خاص طور پر بار بار گھسیٹنے، موڑنے، مروڑنے، نمی، دھول اور مکینیکل اثرات پر مشتمل تنصیبات۔

4. دھاتی شیلڈنگ پرت کا کام کیا ہے؟

تانبے کے تار کی لٹ والی شیلڈ کیبل کور کے گرد برقی مقناطیسی ڈھال فراہم کرتی ہے۔ فراہم کردہ تکنیکی تفصیلات ≥90% کی حفاظتی کوریج کی نشاندہی کرتی ہے۔ مناسب گراؤنڈنگ اور انسٹالیشن بھی شیلڈنگ سسٹم کی تاثیر سے متعلق ہے۔

5. بار بار موڑنے کے لیے کیبل کا اندازہ کیسے لگایا جانا چاہیے؟

ملٹی اسٹرینڈ کاپر کنڈکٹر اور ربڑ کی تعمیر لچکدار موبائل ایپلی کیشنز کے لیے ہے۔ موڑنے کا رداس، نقل و حرکت کی فریکوئنسی، ڈریگنگ کا طریقہ اور انسٹالیشن کی شرائط کو قابل اطلاق پروڈکٹ کی تفصیلات اور ٹیسٹ کی ضروریات کے مطابق چیک کیا جانا چاہیے۔

6. کیا کان کنی کے منصوبوں کے لیے تکنیکی دستاویزات فراہم کی جا سکتی ہیں؟

پراجیکٹ کی ضروریات کے مطابق تکنیکی وضاحتیں، معائنہ کے ریکارڈ اور قابل اطلاق سرٹیفیکیشن یا ٹیسٹ دستاویزات پر تبادلہ خیال کیا جا سکتا ہے۔ برآمدی آرڈرز یا باضابطہ مائن قبولیت کے لیے، آرڈر دینے سے پہلے مطلوبہ دستاویزات کی تصدیق ہونی چاہیے۔
