Qiancheng Copper XLPE LSZH کم وولٹیج پاور کیبل کو عمارتوں اور انفراسٹرکچر میں کم وولٹیج بجلی کی تقسیم کے لیے ڈیزائن کیا گیا ہے جہاں دھواں کم ہونے اور ہالوجن سے پاک کیبل کی تعمیر کی وضاحت کی گئی ہے۔ اسے میٹرو سہولیات، ہسپتالوں، دفتری عمارتوں، یوٹیلیٹی ٹنل اور دیگر منسلک علاقوں میں استعمال کیا جا سکتا ہے، جس میں کنڈکٹر کے سائز کو مطلوبہ بوجھ، تنصیب کے طریقہ کار اور پروجیکٹ کی تفصیلات کے مطابق منتخب کیا جاتا ہے۔
|
برائے نام کنڈکٹر کراس سیکشن (mm²) |
کنڈکٹر تاروں کی کم از کم تعداد |
موصل بیرونی قطر (ملی میٹر) |
برائے نام XLPE موصلیت کی موٹائی (ملی میٹر) |
تقریباً موصلیت بیرونی قطر (ملی میٹر) |
زیادہ سے زیادہ 20℃ کاپر (Ω/km) پر موصل کی مزاحمت |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
کاپر XLPE LSZH کم وولٹیج پاور کیبل کنڈکٹر اور ارد گرد کیبل کے اجزاء کے درمیان برقی علیحدگی کے لیے XLPE موصلیت کا استعمال کرتی ہے۔ XLPE روایتی PVC موصلیت سے زیادہ عام آپریٹنگ درجہ حرارت فراہم کرتا ہے اور اسے عام طور پر منتخب کیا جاتا ہے جہاں تھرمل کارکردگی، موصلیت کا استحکام اور طویل مدتی برقی اعتبار کی ضرورت ہوتی ہے۔ اصل آپریٹنگ حدود کو قابل اطلاق کیبل کے معیار اور پروجیکٹ کی تفصیلات پر عمل کرنا چاہیے۔
LSZH کی تعمیر کا مقصد ان تنصیبات کے لیے ہے جہاں دھواں پیدا کرنے اور ہالوجن پر مشتمل دہن کی مصنوعات کو کنٹرول کرنے کی ضرورت ہے۔ دھوئیں کی کثافت اور ہالوجن ایسڈ گیس الگ الگ کارکردگی کی خصوصیات ہیں اور ان کی تصدیق قابل اطلاق ٹیسٹ معیارات اور پروجیکٹ کی ضروریات کے مطابق ہونی چاہیے۔ IEC 61034 دھوئیں کے اخراج کی پیمائش کا احاطہ کرتا ہے، جبکہ IEC 60754-1 ہالوجن ایسڈ گیس کے مواد کا تعین کرنے کا طریقہ بتاتا ہے۔

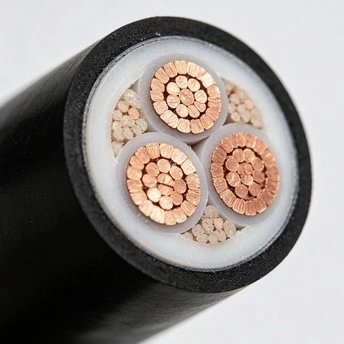

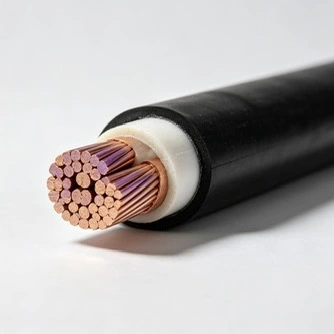

کیبل کم وولٹیج پاور ٹرانسمیشن کے لیے تانبے کے کنڈکٹرز کا استعمال کرتی ہے۔ کنڈکٹر ریزسٹنس وولٹیج ڈراپ اور آپریٹنگ نقصانات کا اندازہ کرنے کے لیے ایک اہم پیرامیٹر ہے، جبکہ کنڈکٹر کراس سیکشن کا انتخاب کرنٹ لے جانے کی صلاحیت، تنصیب کے حالات، محیط درجہ حرارت، گروپ بندی اور قابل اجازت وولٹیج ڈراپ کے مطابق کیا جانا چاہیے۔
تکنیکی جدول میں دستیاب کنڈکٹر سائز چھوٹے کنٹرول اور برانچ سرکٹ کی ضروریات کے ساتھ ساتھ بڑی کم وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کا احاطہ کرتا ہے۔ حتمی انتخاب میں صرف کنڈکٹر کراس سیکشن کے بجائے منسلک بوجھ، سرکٹ کی لمبائی، تنصیب کا طریقہ، شارٹ سرکٹ کے حالات اور قابل اطلاق مقامی برقی ضروریات پر غور کرنا چاہیے۔

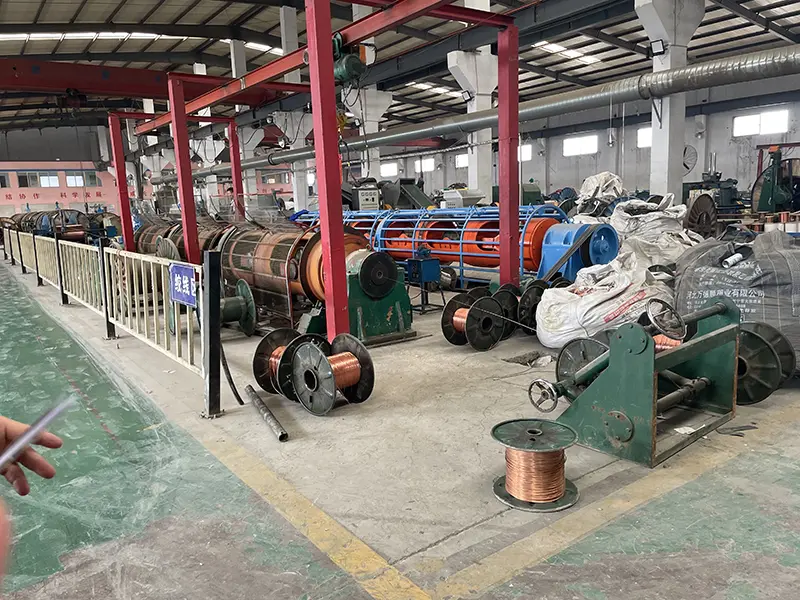

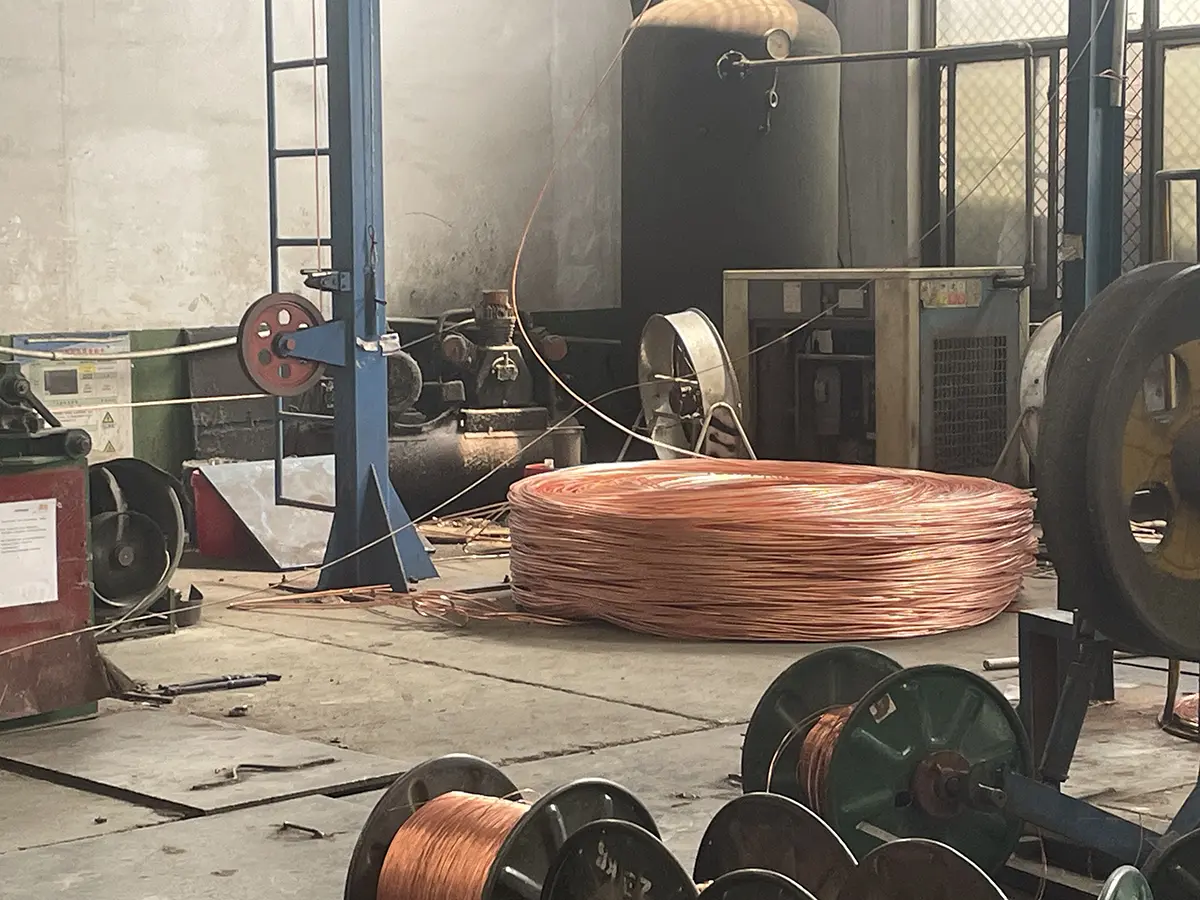

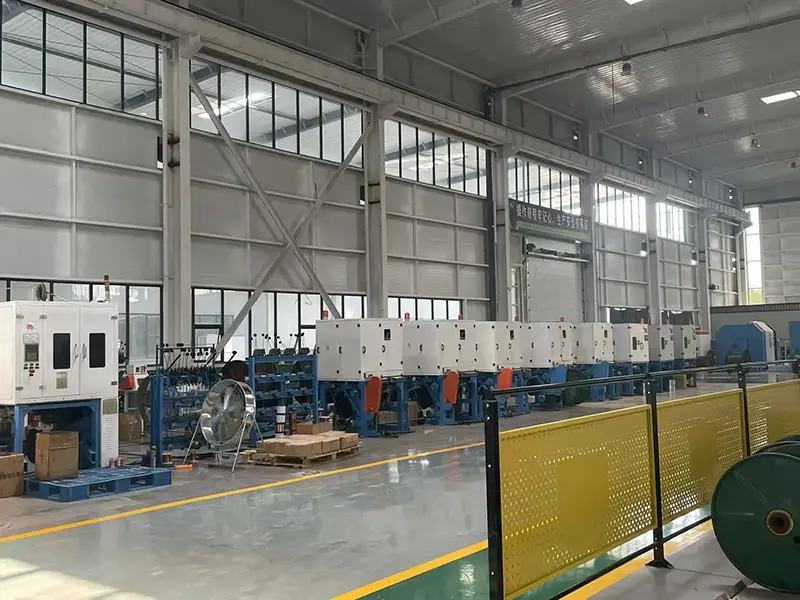

Qiancheng مینوفیکچرنگ اور معمول کے معیار کے کنٹرول کے لیے کیبل کے اخراج اور جانچ کے آلات کے ساتھ اپنی پیداواری سہولیات چلاتا ہے۔ پروڈکشن ریکارڈ، خام مال کا معائنہ اور برقی یا دہن سے متعلق ٹیسٹ کے نتائج کو پروجیکٹ کی دستاویزات کی ضروریات کے مطابق برقرار رکھا جا سکتا ہے۔ ایسے پروجیکٹس کے لیے جن کے لیے اضافی تصدیق کی ضرورت ہوتی ہے، فیکٹری کے دورے اور تیسرے فریق کے نمونے لینے کا انتظام پراجیکٹ کی شرائط کے تحت کیا جا سکتا ہے۔
کنڈکٹر مواد، موصلیت کا مرکب، میان مواد، کنڈکٹر کے طول و عرض اور موصلیت کی موٹائی کو قابل اطلاق تفصیلات کے مطابق پیداوار کے دوران کنٹرول کیا جاتا ہے۔ ڈیلیوری کے لیے تیار کیبل جاری ہونے سے پہلے جہتی جانچ اور برقی ٹیسٹ عملی چوکیاں فراہم کرتے ہیں۔
بیچ کی سطح کی دستاویزات تیار کیبل کو اس کی پیداوار اور معائنہ کے ریکارڈ کے ساتھ جوڑنے کے لیے استعمال کی جا سکتی ہیں۔ جہاں پراجیکٹ دستاویزات کے لیے ریل کی شناخت، ٹیسٹ رپورٹس یا مواد کے ریکارڈ کی ضرورت ہوتی ہے، مطلوبہ معلومات شپمنٹ کے ساتھ تیار کی جا سکتی ہیں۔
کوالٹی کنٹرول کی آزاد ضروریات کے ساتھ برآمدی اور بنیادی ڈھانچے کے منصوبوں کے لیے، شپمنٹ سے پہلے تھرڈ پارٹی انسپیکشن یا سیمپلنگ کو مربوط کیا جا سکتا ہے۔ معائنہ کے دائرہ کار کی وضاحت خریداری کی تفصیلات، قابل اطلاق معیار اور قبولیت کی ضروریات کے مطابق کی جا سکتی ہے۔
جہاں IEC 60332 ٹیسٹنگ کی وضاحت کی گئی ہے، متعلقہ کیبل کی تعمیر کو IEC 60332 سیریز کے قابل اطلاق حصے کے مطابق شعلے کے پھیلاؤ کے لیے جانچا جا سکتا ہے۔ پراجیکٹ کی تفصیلات کے خلاف درست ٹیسٹ لیول کی تصدیق کی جانی چاہیے کیونکہ مختلف کیبل کی تعمیرات اور تنصیب کے انتظامات کے لیے مختلف ٹیسٹ کے طریقوں کی ضرورت پڑ سکتی ہے۔
کم دھوئیں کی کارکردگی خاص طور پر منسلک علاقوں میں متعلقہ ہے جہاں دھواں مرئیت، انخلاء اور فائر سروس تک رسائی کو متاثر کر سکتا ہے۔ IEC 61034 مخصوص جلنے والے حالات کے تحت دھوئیں کی کثافت کی پیمائش کے لیے ٹیسٹ کے طریقے فراہم کرتا ہے، اس لیے پروجیکٹ کی دستاویزات کو صرف "کم دھواں" کی اصطلاح پر انحصار کرنے کے بجائے مطلوبہ ٹیسٹ کے طریقہ کار اور قبولیت کی سطح کی نشاندہی کرنی چاہیے۔
ہالوجن سے پاک مواد کی وضاحت کرنے والے منصوبوں کے لیے، پیداوار سے پہلے متعلقہ کیبل کی تعمیر اور میٹریل ٹیسٹ کی ضروریات کی تصدیق کی جانی چاہیے۔ IEC 60754-1 دہن کے دوران کیبل کے مواد سے تیار ہونے والی ہالوجن ایسڈ گیس کے تعین پر توجہ دیتا ہے، جو شعلے کے پھیلاؤ اور دھوئیں کی کثافت کی جانچ سے ایک الگ تصدیقی نقطہ فراہم کرتا ہے۔
کاپر XLPE LSZH کم وولٹیج پاور کیبل میٹرو اسٹیشنوں، ریل ٹرانزٹ عمارتوں، پلیٹ فارمز، سروس ایریاز اور دیگر منسلک انفراسٹرکچر میں کم وولٹیج ڈسٹری بیوشن سرکٹس کے لیے مخصوص کی جا سکتی ہے جہاں پراجیکٹ دستاویزات کو کم دھوئیں اور ہالوجن سے پاک کیبل کی تعمیر کی ضرورت ہوتی ہے۔
درخواستوں میں وارڈز، آپریٹنگ ایریاز، ایمرجنسی ڈیپارٹمنٹس، پبلک ایریاز اور معاون سہولیات فراہم کرنے والے پاور ڈسٹری بیوشن سرکٹس شامل ہو سکتے ہیں۔ کیبل کا انتخاب عمارت کے الیکٹریکل ڈیزائن، فائر سیفٹی تصریح اور تنصیب کے تقاضوں پر عمل کرنا چاہیے۔
یہ کیبل دفتری عمارتوں، شاپنگ سینٹرز، اسکولوں، نمائش کی سہولیات اور دیگر عوامی عمارتوں میں کم وولٹیج کی تقسیم کے لیے موزوں ہے جہاں دھواں اور دہن کی مصنوعات کی ضروریات برقی تفصیلات کا حصہ ہیں۔
عام ایپلی کیشنز میں زیر زمین پارکنگ ایریاز، یوٹیلیٹی ٹنل، آلات کے کمرے اور دیگر منسلک سروس انفراسٹرکچر شامل ہیں۔ تنصیب کے ڈیزائن میں کیبل گروپ بندی، گرمی کی کھپت، مکینیکل تحفظ اور دیکھ بھال کے لیے رسائی ہونی چاہیے۔
ہوائی اڈے، ریلوے کی سہولیات، مواصلاتی کمرے اور دیگر تکنیکی عمارتیں منتخب کم وولٹیج سرکٹس کے لیے LSZH کیبل کی تعمیرات کی وضاحت کر سکتی ہیں۔ حتمی کیبل کی قسم سرکٹ فنکشن اور پروجیکٹ فائر پرفارمنس کی ضروریات سے مماثل ہونی چاہئے۔
کیبل کا سائز ڈیزائن کرنٹ سے شروع ہونا چاہیے اور پھر انسٹالیشن کے طریقہ کار، محیطی حالات، کنڈکٹر گروپنگ اور قابل اجازت درجہ حرارت کے خلاف چیک کیا جانا چاہیے۔ ٹیبلیٹڈ کنڈکٹر مزاحمت کو وولٹیج ڈراپ اور نقصان کے حساب کتاب کے حصے کے طور پر بھی استعمال کیا جا سکتا ہے۔
نالی، ٹرے یا دیگر منسلک تنصیب کے لیے، آرڈر دینے سے پہلے دستیاب جگہ، موڑنے کا رداس، گرمی کی کھپت اور کھینچنے کے حالات پر غور کیا جانا چاہیے۔ طویل کیبل رن کے لیے وولٹیج ڈراپ اور تنصیب کے تناؤ کا اضافی جائزہ درکار ہو سکتا ہے۔
اندرونی، زیر زمین اور جزوی طور پر بے نقاب تنصیبات میں نمی، مکینیکل تحفظ، درجہ حرارت اور کیمیائی نمائش کے لیے مختلف تقاضے ہو سکتے ہیں۔ اس لیے کیبل کی تعمیر کو صرف وولٹیج اور کنڈکٹر کے سائز سے منتخب کرنے کے بجائے اصل تنصیب کے ماحول کے خلاف تصدیق کرنی چاہیے۔
انفراسٹرکچر اور ایکسپورٹ آرڈرز کے لیے، پروکیورمنٹ دستاویزات میں تکنیکی ڈیٹا شیٹس، معمول کے ٹیسٹ ریکارڈ، معائنہ رپورٹس، پیکنگ کی معلومات اور ریل کی شناخت شامل ہو سکتی ہے۔ پیداوار سے پہلے ان ضروریات کو فراہم کرنے سے مینوفیکچرنگ اور معائنہ کو پراجیکٹ کی قبولیت کے عمل سے ہم آہنگ کرنے میں مدد ملتی ہے۔
تفصیلات کے جائزے کے لیے، صارفین ریٹیڈ وولٹیج، کنڈکٹر کا سائز، مطلوبہ کیبل کی لمبائی، تنصیب کا طریقہ، متوقع بوجھ اور پروجیکٹ کا معیار فراہم کر سکتے ہیں۔ Qiancheng ان تفصیلات کو مناسب کاپر XLPE LSZH کم وولٹیج پاور کیبل کی تعمیر کی تصدیق اور متعلقہ تکنیکی دستاویزات تیار کرنے کے لیے استعمال کر سکتا ہے۔
پراجیکٹ آرڈرز کے لیے، پیداوار سے پہلے مطلوبہ شعلہ retardant، دھوئیں کے اخراج اور ہالوجن سے پاک ٹیسٹ کی سطحوں کی تصدیق کرنا بھی مفید ہے۔ جہاں فریق ثالث کا معائنہ یا مخصوص ریل مارکنگ اور دستاویزات کے تقاضے لاگو ہوتے ہیں، ان کو تکنیکی معاہدے اور خریداری کی تفصیلات میں شامل کیا جا سکتا ہے۔
A: LSZH کیبل کی تعمیر کو مخصوص مواد اور ٹیسٹ کی ضروریات پوری ہونے پر دھواں پیدا کرنے اور ہالوجن پر مشتمل دہن کی مصنوعات کو محدود کرنے کے لیے ڈیزائن کیا گیا ہے۔ روایتی پیویسی کیبل ہالوجن پر مشتمل پولیمر سسٹم کا استعمال کرتی ہے۔ درست انتخاب کا انحصار فائر سیفٹی کی تفصیلات اور تنصیب کے لیے قابل اطلاق معیارات پر ہے۔
A: XLPE روایتی PVC موصلیت سے زیادہ عام آپریٹنگ درجہ حرارت کی صلاحیت کے ساتھ برقی موصلیت فراہم کرتا ہے۔ یہ عام طور پر استعمال کیا جاتا ہے جہاں مستحکم موصلیت کی کارکردگی اور تھرمل مزاحمت کی ضرورت ہوتی ہے۔ قابل اطلاق آپریٹنگ درجہ حرارت کی قابل اطلاق کیبل تفصیلات سے تصدیق کی جانی چاہئے۔
A: اہم عوامل میں ڈیزائن کرنٹ، انسٹالیشن کا طریقہ، محیط درجہ حرارت، کیبل گروپنگ، سرکٹ کی لمبائی، وولٹیج ڈراپ اور شارٹ سرکٹ کے حالات شامل ہیں۔ کنڈکٹر کے سائز کا تعین صرف موجودہ درجہ بندی کے بجائے مکمل برقی ڈیزائن سے کیا جانا چاہیے۔
A: ان ایپلی کیشنز کے لیے اس پر غور کیا جا سکتا ہے جہاں پروجیکٹ کی تفصیلات کے لیے XLPE موصلیت اور LSZH تعمیر کے ساتھ کم وولٹیج کاپر کیبل درکار ہے۔ آرڈر کرنے سے پہلے مطلوبہ شعلہ، دھواں اور ہالوجن سے پاک ٹیسٹ کی سطحوں کی تصدیق قابل اطلاق پروجیکٹ کے معیار کے مطابق ہونی چاہیے۔
A: آرڈر کی ضروریات پر منحصر ہے، دستاویزات میں تکنیکی تفصیلات، معائنہ یا ٹیسٹ کے ریکارڈ، ریل کی شناخت، پیکنگ کی معلومات اور دیگر متفقہ معیار کے دستاویزات شامل ہو سکتے ہیں۔ جب پروجیکٹ کی ضرورت ہو تو تیسرے فریق کے معائنے کو بھی مربوط کیا جاسکتا ہے۔
A: ہاں۔ فیکٹری کے دورے اور تیسرے فریق کے نمونے لینے یا معائنہ آرڈر اور معائنہ کے منصوبے کے مطابق مربوط کیا جا سکتا ہے۔ معائنہ کے دائرہ کار پر پہلے سے اتفاق کیا جانا چاہئے تاکہ مطلوبہ پیداواری ریکارڈ، نمونے اور جانچ کی اشیاء دستیاب ہوں۔
A: مفید معلومات میں کنڈکٹر کا سائز، کور کی تعداد، مطلوبہ کیبل کی لمبائی، وولٹیج کی سطح، تنصیب کا طریقہ، منزل، قابل اطلاق معیار اور کوئی مخصوص شعلہ، دھواں یا ہالوجن سے پاک ضروریات شامل ہیں۔ اگر حتمی تفصیلات ابھی تک طے نہیں ہوئی ہیں، تو ابتدائی تکنیکی جائزے کے لیے پروجیکٹ کی درخواست اور بجلی کا بوجھ فراہم کیا جا سکتا ہے۔
