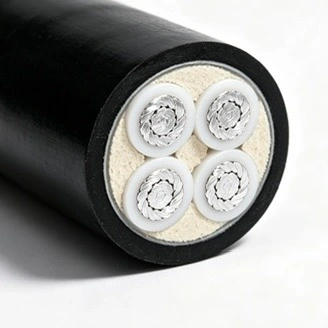

Qiancheng Aluminium XLPE FR فائر ریزسٹنٹ کم وولٹیج پاور کیبل کو کم وولٹیج پاور ڈسٹری بیوشن کے لیے ڈیزائن کیا گیا ہے جہاں آگ کے خلاف مزاحمت، شعلہ مزاحمت کی کارکردگی اور تنصیب کے وزن کو ایک ساتھ غور کرنے کی ضرورت ہے۔ کیبل ایلومینیم کنڈکٹر، XLPE موصلیت، ایک ابرک کی آگ سے بچنے والی پرت اور ایک شعلہ retardant بیرونی میان کا استعمال کرتی ہے جن میں بجلی کے نظام، کیبل خندق، میونسپل نیٹ ورکس اور صنعتی سہولیات شامل ہیں۔
|
برائے نام کنڈکٹر کراس سیکشنل ایریا (mm²) |
موصلیت کی موٹائی (ملی میٹر) |
میان کی موٹائی (ملی میٹر) |
تقریباً کیبل بیرونی قطر (ملی میٹر) |
ال کنڈکٹر کی DC مزاحمت (Ω/km) |
ٹیسٹ وولٹیج (kV/5 منٹ) |
Ampacity-Al in Air (A) |
Ampacity-Al براہ راست دفن شدہ مٹی میں (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
کنڈکٹر ایلومینیم کو کرنٹ لے جانے والے مواد کے طور پر استعمال کرتا ہے۔ مساوی برقی ڈیزائن کے تانبے کے کنڈکٹر کے مقابلے میں، ایلومینیم کیبل ماس کو کم کر سکتا ہے، جو طویل کیبل چلانے، کیبل ٹرے لوڈنگ اور انسٹالیشن ہینڈلنگ کے لیے موزوں ہو سکتا ہے۔ کنڈکٹر کراس سیکشن کرنٹ لے جانے کی صلاحیت، وولٹیج ڈراپ، انسٹالیشن کی شرائط اور قابل اطلاق برقی معیار کے مطابق منتخب کیا جانا چاہیے۔
کراس سے منسلک پولی تھیلین کنڈکٹر کے ارد گرد بنیادی برقی موصلیت فراہم کرتی ہے۔ روایتی PVC موصلیت کے مقابلے میں، XLPE کو عام طور پر اس کے اعلی قابل اجازت آپریٹنگ درجہ حرارت اور تھرمل عمر بڑھنے کے خلاف مزاحمت کے لیے منتخب کیا جاتا ہے۔ اصل آپریٹنگ درجہ حرارت، شارٹ سرکٹ کے حالات اور خدمت کے ماحول کو قابل اطلاق مصنوعات کی تفصیلات اور تنصیب کے معیار پر عمل کرنا چاہیے۔
ایک ابرک پر مبنی آگ سے بچنے والی پرت کو کیبل کی تعمیر میں شامل کیا جاتا ہے تاکہ آگ کے متعین حالات کے سامنے آنے پر موصلیت اور سرکٹ کی سالمیت کو برقرار رکھنے میں مدد ملے۔ آگ کی مزاحمت اور شعلہ ریٹارڈنسی کارکردگی کی الگ الگ خصوصیات ہیں، اس لیے ٹیسٹ کے مطلوبہ طریقہ، مدت اور قبولیت کے معیار کی تصدیق پروجیکٹ کی تفصیلات اور دستیاب ٹیسٹ دستاویزات کے خلاف کی جانی چاہیے۔
بیرونی میان مکینیکل تحفظ فراہم کرتا ہے اور شعلہ retardant کارکردگی میں حصہ ڈالتا ہے۔ بیرونی یا خندق کی تنصیب کے لیے اس کی موزونیت کا انحصار مخصوص میان کے مرکب، بالائے بنفشی نمائش، نمی، درجہ حرارت اور مکینیکل حالات پر ہوتا ہے۔ تنصیب کے تحفظ پر غور کیا جانا چاہئے جہاں کیبل شدید ماحولیاتی یا مکینیکل دباؤ کا شکار ہو۔

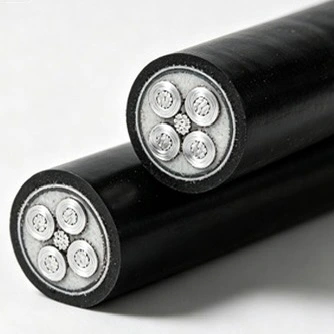

ایلومینیم XLPE FR فائر ریزسٹنٹ لو وولٹیج پاور کیبل ایک ایلومینیم کنڈکٹر کو XLPE موصلیت کے ساتھ جوڑتی ہے، آگ سے بچنے والی پرت اور ایک شعلہ retardant میان۔ یہ تعمیر منصوبے کی برقی، تھرمل اور فائر پرفارمنس کی ضروریات کو کسی ایک مادی جائیداد پر انحصار کرنے کی بجائے الگ سے غور کرنے کی اجازت دیتی ہے۔
آگ سے بچنے والے ڈھانچے کا مقصد فائر ٹیسٹ کے مخصوص حالات میں سرکٹ کے تسلسل کو سپورٹ کرنا ہے۔ تصدیق شدہ دورانیہ اور درجہ حرارت کو متعلقہ ٹیسٹ رپورٹ سے لیا جانا چاہیے بجائے اس کے کہ ہر آگ کے منظر نامے کے لیے عام آپریٹنگ گارنٹی سمجھا جائے۔
شعلہ ریٹارڈنسی ایک متعین ٹیسٹ کے تحت شعلے کے پھیلاؤ کو محدود کرنے کے لیے کیبل کی تعمیر کی صلاحیت سے متعلق ہے۔ یہ آگ کی مزاحمت سے مختلف ہے، جس کا تعلق آگ کے مخصوص حالات میں ایک مخصوص مدت کے لیے سرکٹ کی سالمیت کو برقرار رکھنے سے ہے۔ پروجیکٹ کی منظوری کے لیے، دونوں تقاضوں کو قابل اطلاق معیارات اور ٹیسٹ دستاویزات کے خلاف چیک کیا جانا چاہیے۔

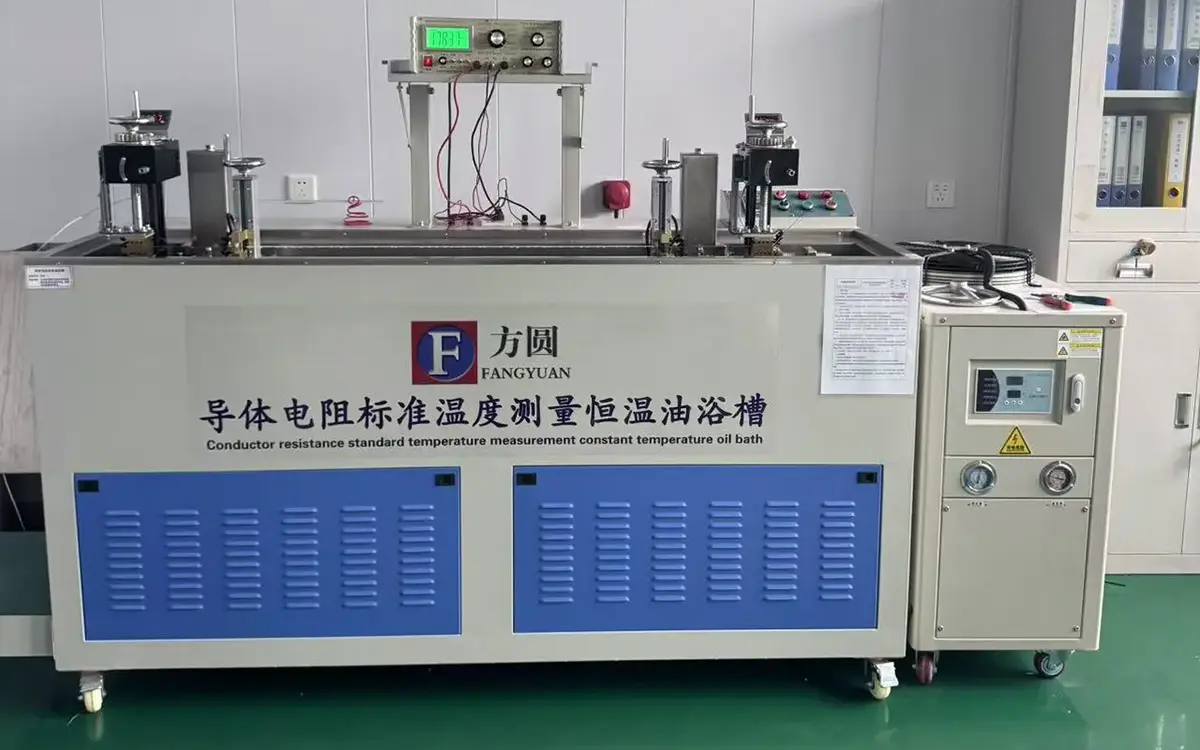

XLPE موصلیت کنڈکٹر کو بیرونی حفاظتی تہوں سے الگ کرتی ہے اور عام آپریشن کے دوران برقی موصلیت فراہم کرتی ہے۔ تیار شدہ کیبل کے معائنے میں جہتی چیک، کنڈکٹر ریزسٹنس، موصلیت سے متعلق ٹیسٹ اور وولٹیج-برداشت کی جانچ شامل ہو سکتی ہے آرڈر کی گئی تفصیلات اور قابل اطلاق ٹیسٹ کی ضروریات کے مطابق۔

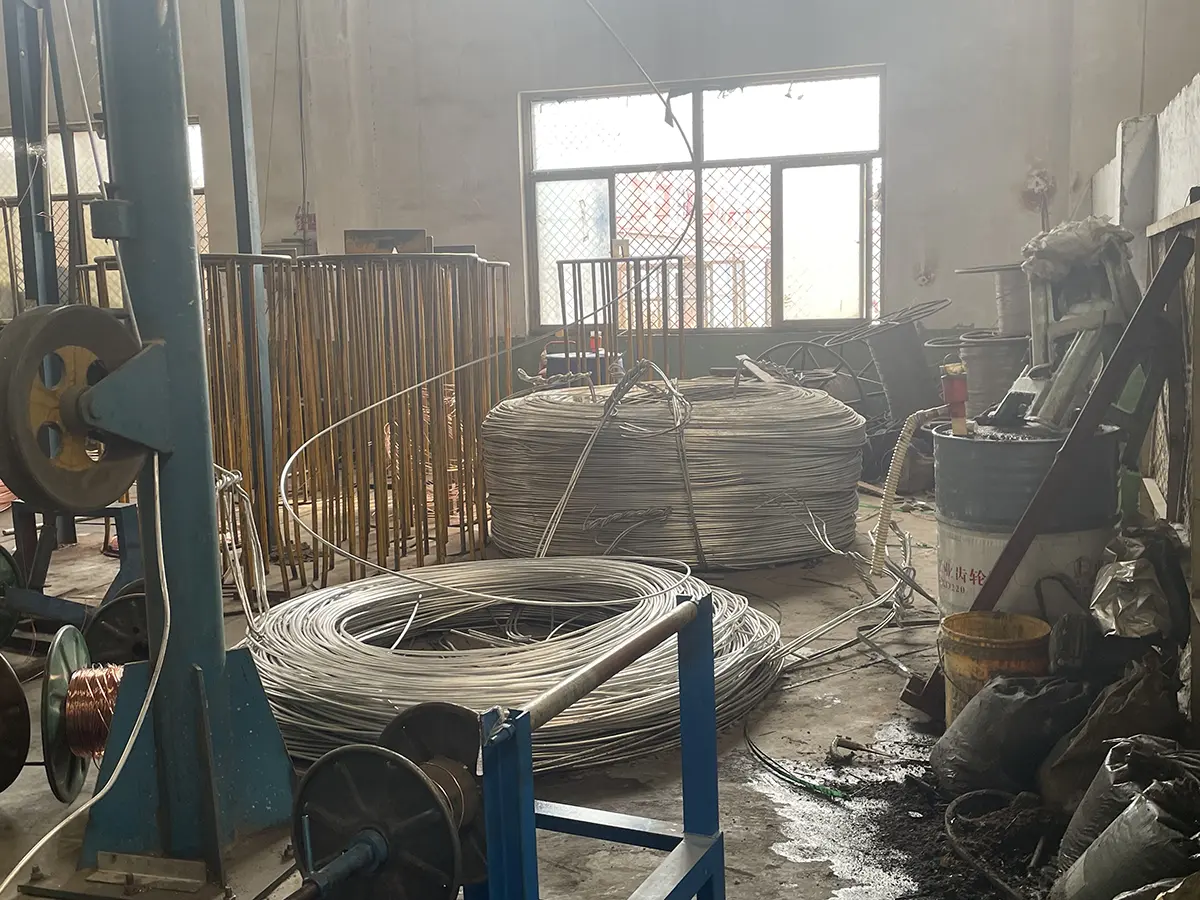

کیبل کی پیداوار سے پہلے ایلومینیم کنڈکٹر مواد کو مطلوبہ برقی اور جہتی خصوصیات کے لیے چیک کیا جانا چاہیے۔ پروڈکشن ریکارڈ اور تیار شدہ کیبل ٹیسٹ کے نتائج بیچ کا پتہ لگانے کی بنیاد فراہم کرتے ہیں۔ جہاں پراجیکٹ کنٹریکٹ کی ضرورت ہو، فیکٹری کے معائنے یا تیسرے فریق کے نمونے لینے کا اہتمام ایک متفقہ معائنہ کے دائرہ کار کے مطابق کیا جا سکتا ہے۔
کیبل کے انتخاب میں لوڈ کرنٹ، انسٹالیشن کا طریقہ، محیط درجہ حرارت، کیبل گروپنگ، وولٹیج ڈراپ اور شارٹ سرکٹ کے حالات پر غور کرنا چاہیے۔ جدول میں موجود ampacity کی قدریں درج کنفیگریشنز کے حوالے سے ڈیٹا ہیں۔ حتمی کنڈکٹر سائز کی تصدیق حساب کے طریقہ کار اور پراجیکٹ کے معیار کے مطابق اصلاحی عوامل کے ذریعے کی جانی چاہیے۔
PVC موصلیت، PVC میان یا ہالوجن فری شعلہ retardant میان والی کیبلز کے لیے، تنصیب کا محیط درجہ حرارت 0 ℃ سے کم نہیں ہونا چاہیے۔ کم درجہ حرارت کی تنصیب صرف اس وقت کی جانی چاہئے جب کیبل کی تعمیر اور تنصیب کے طریقہ کار کی اجازت ہو۔
|
آئٹم |
سنگل کور کیبل |
|
ملٹی کور کیبل |
|
|
|
غیر بکتر بند |
بکتر بند |
غیر بکتر بند |
بکتر بند |
|
تنصیب کے دوران کم از کم موڑنے کا رداس |
20D |
15D |
15D |
12D |
|
کنکشن بکس اور ٹرمینلز کے قریب موڑنے کا کم از کم رداس (موڑنے کو احتیاط سے کنٹرول کیا جائے گا جیسے گائیڈ پلیٹس بنا کر) |
15D |
12D |
12D |
10D |
کیبل بچھانے کی تکمیل کے بعد، 3.5 kV کے ٹیسٹ وولٹیج پر 15 منٹ کے لیے وولٹیج برداشت کرنے والا ٹیسٹ کیا جائے گا۔
ایلومینیم XLPE FR فائر ریزسٹنٹ لو وولٹیج پاور کیبل کو ہسپتالوں، اسکولوں، تجارتی عمارتوں، صنعتی سہولیات، میونسپل پائپ نیٹ ورکس اور اسی طرح کے منصوبوں میں کم وولٹیج فائر سیفٹی بجلی کی تقسیم کے لیے سمجھا جا سکتا ہے۔ انتخاب مطلوبہ بوجھ، وولٹیج، تنصیب کا طریقہ، ماحولیاتی حالات اور آگ کی کارکردگی کی ضروریات پر مبنی ہونا چاہیے۔
انڈور کیبل ٹرے میں نصب کم وولٹیج پاور سرکٹس کے لیے موزوں ہے جہاں فائر پرفارمنس کے تقاضے پروجیکٹ کی تفصیلات کا حصہ بنتے ہیں۔ تنصیب کے دوران کیبل سپورٹ سپیسنگ، گروپ بندی اور گرمی کی کھپت پر غور کیا جانا چاہیے۔
جب میان کی تعمیر اور ماحولیاتی حالات موزوں ہوں تو کیبل کو بیرونی اوور ہیڈ تنصیب اور کیبل خندقوں کے لیے استعمال کیا جا سکتا ہے۔ تنصیب سے پہلے UV کی نمائش، نمی، درجہ حرارت میں تبدیلی اور مکینیکل تحفظ کا جائزہ لیا جانا چاہیے۔
ہلکی سی تدفین پر غور کیا جا سکتا ہے جہاں کیبل کی تعمیر اور پروجیکٹ کی ضروریات اس کی اجازت دیتی ہیں۔ تنصیب کے طریقہ کار کی تصدیق ہونے سے پہلے مٹی کے حالات، نمی، سنکنرن، تدفین کی گہرائی اور مکینیکل تحفظ کا جائزہ لینا چاہیے۔
طویل مدتی پانی کے اندر وسرجن بچھانے کی ممانعت ہے۔ مسلسل پانی کی نمائش، شدید کیمیائی آلودگی، غیر معمولی مکینیکل لوڈنگ یا دیگر خاص حالات والے مقامات کے لیے، خاص طور پر ان حالات کے لیے ڈیزائن کردہ کیبل کی تعمیر کا انتخاب کیا جانا چاہیے۔
Qiancheng کیبل مینوفیکچرنگ اور تیار مصنوعات کی جانچ کے لیے پیداوار اور معائنہ کے ریکارڈ کو برقرار رکھتا ہے۔ پروڈکٹ کی ترتیب اور پراجیکٹ کی ضروریات پر منحصر ہے، دستاویزات میں پروڈکٹ کی تفصیلات، فیکٹری ٹیسٹ کے ریکارڈ، وولٹیج کے خلاف ٹیسٹ کے نتائج، فائر پرفارمنس ٹیسٹ رپورٹس اور بیچ ٹریس ایبلٹی کی معلومات شامل ہو سکتی ہیں۔
برآمدی منصوبوں کے لیے، صارفین مطلوبہ کنڈکٹر سائز، کیبل کی لمبائی، تنصیب کا طریقہ، فائر پرفارمنس کے تقاضے اور قابل اطلاق معیار پیشگی فراہم کر سکتے ہیں۔ یہ معلومات پیداوار سے پہلے مناسب کیبل کی تعمیر اور دستاویزات کے پیکیج کا تعین کرنے میں مدد کرتی ہے۔
کنٹریکٹ کی ضرورت پڑنے پر کسٹمر کے فیکٹری کے دورے، معائنے کے طریقہ کار اور تیسرے فریق کے آزاد نمونے لینے کا اہتمام کیا جا سکتا ہے۔ آرڈر کی تفصیلات کے مطابق لمبائی کاٹنے اور سطح کے نشانات پر بھی تبادلہ خیال کیا جاسکتا ہے۔
A: ایلومینیم موازنہ برقی ڈیزائن کے حالات میں تانبے کے مقابلے میں کنڈکٹر ماس کو کم کرتا ہے۔ کیبل کے وزن اور قیمت میں اصل فرق کنڈکٹر کے سائز، کیبل کی تعمیر، تنصیب کا طریقہ اور پروجیکٹ کی ضروریات پر منحصر ہے۔ کنڈکٹر کا سائز صرف وزن پر مبنی نہیں ہونا چاہئے۔
A: ابرک کی تہہ کنڈکٹر کے گرد آگ سے بچنے والی رکاوٹ کے طور پر کام کرتی ہے۔ کوالیفائیڈ فائر ٹیسٹ کے تحت، یہ مخصوص ٹیسٹ کی مدت کے لیے برقی موصلیت اور سرکٹ کی سالمیت کو برقرار رکھنے میں مدد کرتا ہے۔ تصدیق شدہ کارکردگی متعلقہ ٹیسٹ رپورٹ سے لی جائے۔
A: XLPE کو عام طور پر منتخب کیا جاتا ہے جہاں آپریٹنگ درجہ حرارت کی اعلی صلاحیت اور تھرمل عمر بڑھنے کے خلاف مزاحمت کی ضرورت ہوتی ہے۔ مناسب موصلیت کا نظام اب بھی وولٹیج کی سطح، محیطی حالات، تنصیب کا طریقہ اور قابل اطلاق معیار پر منحصر ہے۔
A: انتخاب میں لوڈ کرنٹ، انسٹالیشن کا طریقہ، محیط درجہ حرارت، گروپ بندی، وولٹیج ڈراپ اور شارٹ سرکٹ کے حالات پر غور کرنا چاہیے۔ تصریح جدول میں دکھائی گئی ampacity اقدار کو قابل اطلاق ڈیزائن کیلکولیشن اور اصلاحی عوامل کے ساتھ استعمال کیا جانا چاہیے۔
A: تنصیب کے دوران، کم از کم موڑنے کا رداس غیر بکتر بند سنگل کور کیبل کے لیے 20D، بکتر بند سنگل کور کیبل کے لیے 15D، غیر بکتر بند ملٹی کور کیبل کے لیے 15D اور بکتر بند ملٹی کور کیبل کے لیے 12D ہے۔ کنکشن بکس اور ٹرمینلز کے قریب، مخصوص اقدار بالترتیب 15D، 12D، 12D اور 10D ہیں۔
A: فراہم کردہ تنصیب کی ضروریات کے مطابق، 3.5 kV پر 15 منٹ تک بچھانے کے بعد وولٹیج برداشت کرنے کا ٹیسٹ کیا جائے گا۔ اصل ٹیسٹ کے طریقہ کار کو قابل اطلاق پروجیکٹ کی تفصیلات اور حفاظتی تقاضوں پر عمل کرنا چاہیے۔
A: بیرونی اوور ہیڈ کی تنصیب، کیبل ٹرینچ کی تنصیب اور روشنی براہ راست تدفین پر غور کیا جا سکتا ہے جب ماحولیاتی اور تنصیب کے حالات موزوں ہوں۔ طویل مدتی پانی کے اندر ڈوبنا ممنوع ہے۔ تنصیب سے پہلے UV کی نمائش، نمی، مٹی کے حالات اور مکینیکل تحفظ کا جائزہ لینا چاہیے۔
A: پروڈکٹ کی ترتیب اور معاہدے پر منحصر ہے، دستیاب دستاویزات میں پروڈکٹ کی تفصیلات، فیکٹری ٹیسٹ کے ریکارڈ، وولٹیج کے خلاف ٹیسٹ کے نتائج، فائر پرفارمنس ٹیسٹ کی رپورٹس اور بیچ ٹریس ایبلٹی ریکارڈ شامل ہو سکتے ہیں۔ پیداوار سے پہلے ضروری دستاویزات کی تصدیق کی جانی چاہئے۔
