پروڈکٹ ماڈل: BVVB۔

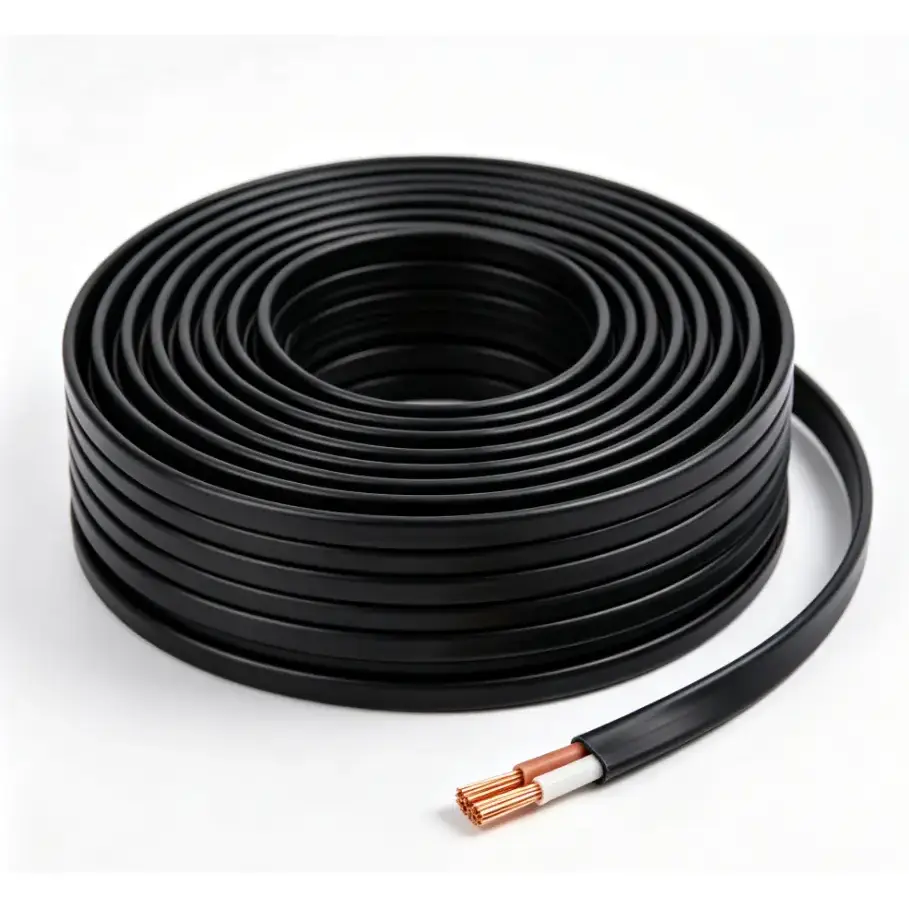

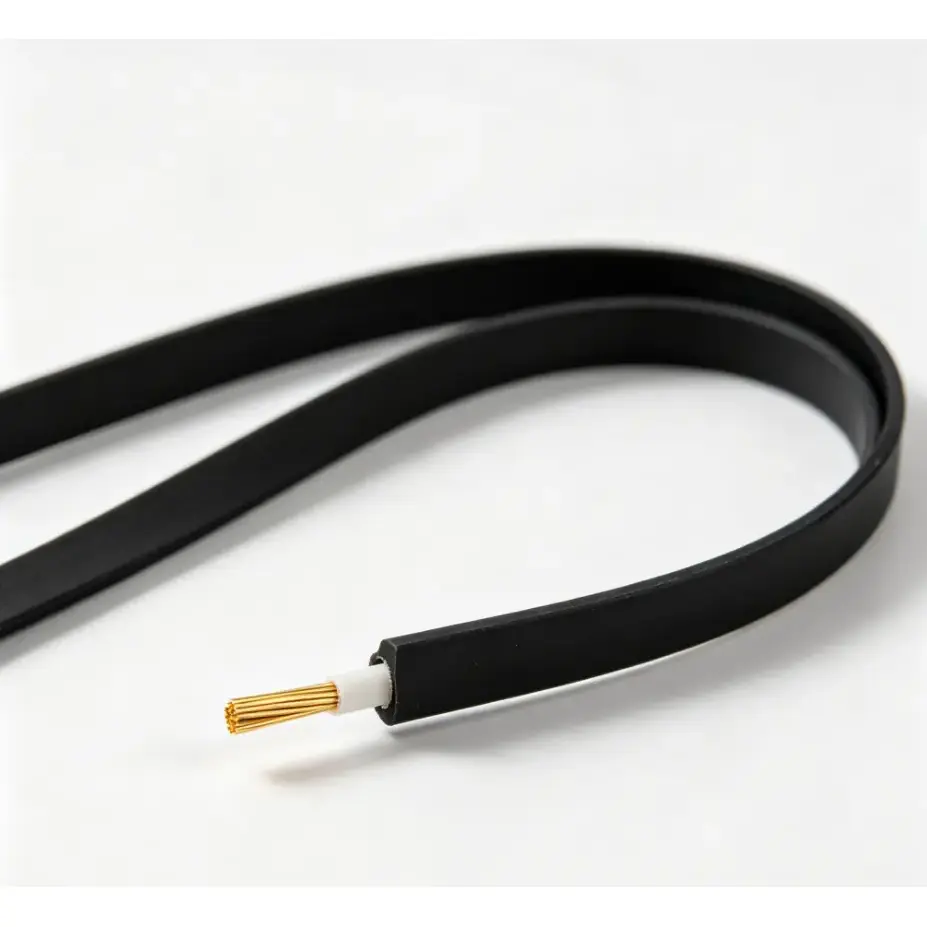

پی وی سی انسولیٹڈ فلیٹ کاپر وائر ایک قومی معیاری عمارتی تار ہے جو کم وولٹیج فکسڈ لیٹنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جو 300/500V پاور ڈسٹری بیوشن سسٹم کے لیے موزوں ہے۔ یہ متوازی غیر پھنسے ہوئے بنیادی تعمیر کے ساتھ اعلی طہارت کے تانبے کے کنڈکٹرز کا استعمال کرتا ہے۔ کنڈکٹر PVC موصلیت اور بیرونی PVC حفاظتی میان سے ڈھکے ہوئے ہیں، جو ایک کمپیکٹ فلیٹ کیبل کا ڈھانچہ بناتے ہیں۔ اچھی برقی چالکتا اور ڈبل پرت کے تحفظ کے ساتھ، یہ وسیع پیمانے پر رہائشی سجاوٹ وائرنگ، تجارتی تعمیراتی منصوبوں اور چھوٹے آلات کے بجلی کے کنکشن کے لیے استعمال ہوتا ہے۔
|
برائے نام سیکشن (mm²) |
کنڈکٹر ڈھانچہ اسٹرینڈز/قطر |
موصلیت کی موٹائی (ملی میٹر) |
میان کی موٹائی (ملی میٹر) |
اوسط بیرونی طول و عرض (ملی میٹر) |
20℃ (Ω/km) Cu پر زیادہ سے زیادہ موصل مزاحمت |
|
2×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×6.9 |
24.5 |
|
2×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×7.2 |
18.1 |
|
2×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×8.1 |
12.1 |
|
2×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×9.5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6.3×10.4 |
4.61 |
|
2×4(B) |
7/0.84 |
0.8 |
1.0 |
6.6×11.0 |
4.61 |
|
2×6 |
1/2.70 |
0.8 |
1.1 |
7.0×11.6 |
3.08 |
|
2×6(B) |
7/1.03 |
0.8 |
1.1 |
7.3×12.4 |
3.08 |
|
2×10 |
7/1.35 |
1.0 |
1.2 |
8.7×15.0 |
1.83 |
|
3×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×9.3 |
24.5 |
|
3×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×9.8 |
18.1 |
|
3×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×11.1 |
12.1 |
|
3×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×13.1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6.3×14.5 |
4.61 |
|
3×4(B) |
7/0.84 |
0.8 |
1.0 |
6.6×15.4 |
4.61 |
|
3×6 |
1/2.70 |
0.8 |
1.1 |
7.0×16.2 |
3.08 |
|
3×6(B) |
7/1.03 |
0.8 |
1.1 |
7.3×17.3 |
3.08 |
|
3×10 |
7/1.35 |
1.0 |
1.2 |
8.7×21.1 |
1.83 |
مارکیٹ میں نچلی سطح کی فلیٹ تاریں ری سائیکل شدہ مکسڈ کاپر یا کم سائز والے کنڈکٹرز کا استعمال کر سکتی ہیں، جو مزاحمت، وولٹیج کی کمی اور بوجھ کے نیچے گرمی کی پیداوار کو بڑھا سکتی ہیں۔ ہمارا پی وی سی انسولیٹڈ فلیٹ کاپر وائر اعلی پاکیزگی والے آکسیجن سے پاک تانبے کے کنڈکٹرز کا استعمال کرتا ہے اور اسے قابل اطلاق قومی معیارات کے مطابق کنٹرولڈ کنڈکٹر کراس سیکشن اور مکمل لمبائی کے ساتھ تیار کیا جاتا ہے۔ مکمل اور یکساں کنڈکٹر ڈھانچہ مستحکم چالکتا اور کرنٹ لے جانے والی کارکردگی کو سپورٹ کرتا ہے جب اصل بوجھ کے لیے صحیح تفصیلات کا انتخاب کیا جاتا ہے۔
کچھ کم قیمت پراڈکٹس ری سائیکل شدہ PVC یا کم مکینیکل طاقت کے ساتھ پتلی موصلیت کا مواد استعمال کرتے ہیں، جو کم درجہ حرارت پر ٹوٹنے والے یا ضرورت سے زیادہ گرمی میں نرم ہو سکتے ہیں۔ اس پروڈکٹ میں کنواری پی وی سی مواد کا استعمال کیا گیا ہے جس میں ڈبل لیئر موصلیت اور میان کی ساخت ہے، جو موڑنے، پہننے اور عام درجہ حرارت کی سائیکلنگ کے خلاف مزاحمت فراہم کرتی ہے۔ یہ تعمیر مناسب آپریٹنگ حالات میں دیوار سے جڑی ہوئی اور نالی کی تنصیب کے دوران کیبل کی حفاظت میں مدد کرتی ہے۔
کچھ عام فلیٹ تاروں میں کنڈکٹر آفسیٹ، غیر مساوی موصلیت کی موٹائی یا متضاد پیداواری عمل کی وجہ سے گھما ہو سکتا ہے۔ مصنوعہ کنڈکٹرز کو مرکز میں رکھنے اور متوازی ترتیب میں رکھنے کے لیے، کنٹرول شدہ موصلیت کی موٹائی اور ایک فلیٹ تیار شدہ پروفائل کے ساتھ اعلی درستگی والی ایک قدمی اخراج مولڈنگ کا استعمال کرتی ہے۔ یہ تعمیر دیوار کی روٹنگ اور دیگر فکسڈ وائرنگ تنصیبات کے دوران صاف ستھرا ظہور برقرار رکھنے میں مدد کرتی ہے۔
مطلوبہ شعلہ retardant تصریح کے بغیر عام فلیٹ تاریں بیرونی شعلے کے منبع کے سامنے آنے پر جلتی رہ سکتی ہیں۔ ایک شعلہ retardant PVC فارمولیشن ان ایپلی کیشنز کے لیے فراہم کی جا سکتی ہے جن کے لیے فائر پرفارمنس کی اضافی خصوصیات کی ضرورت ہوتی ہے۔ قابل اطلاق شعلہ retardant ورژن اگنیشن ماخذ کو ہٹانے کے بعد مسلسل جلنے کو محدود کرنے میں مدد کے لیے ڈیزائن کیے گئے ہیں، مخصوص فائر پرفارمنس گریڈ اور جانچ کے تقاضوں کی تصدیق ایپلی کیشن اور منزل بازار کے معیارات کے مطابق کی گئی ہے۔
PVC موصل فلیٹ کاپر وائر پورے گھر کی روشنی، ساکٹ سرکٹس، کچن اور باتھ روم کے بجلی کے کنکشن، اور دیگر رہائشی وائرنگ کے لیے استعمال ہوتا ہے۔ اس کا فلیٹ پروفائل دیواروں، چھتوں اور فرشوں میں پوشیدہ تنصیب کے لیے موزوں ہے، جہاں تنصیب کی جگہ محدود ہے وائرنگ کے راستے کو کمپیکٹ رکھنے میں مدد ملتی ہے۔
فلیٹ کیبل کو دفتری عمارات، دکانوں، ہوٹلوں اور دیگر تجارتی جگہوں میں فکسڈ وائرنگ کے لیے استعمال کیا جا سکتا ہے، بشمول لائٹنگ سرکٹس، آلات کے پاور کنکشن اور ڈسپلے سرکٹس۔ اس کی فلیٹ تعمیر ان علاقوں میں روٹنگ کو آسان بنا سکتی ہے جہاں کمپیکٹ وائرنگ کا انتظام درکار ہوتا ہے۔
یہ بجلی کے کنکشن اور ٹیبل لیمپ، فرش لیمپ، چھوٹے گھریلو آلات اور بعض چھوٹے صنعتی کنٹرول آلات کی اندرونی وائرنگ کے لیے موزوں ہے۔ لچکدار تعمیر کمپیکٹ آلات اور کنکشن پوائنٹس کے ارد گرد راستہ آسان بناتی ہے۔
پروڈکٹ کو مناسب نیم کھلے اندرونی علاقوں جیسے بالکونیوں، سیڑھیوں اور راہداریوں میں استعمال کیا جا سکتا ہے جہاں تنصیب کا ماحول اپنی مخصوص شرائط کے اندر ہو۔ اسے کم وولٹیج فکسڈ وائرنگ کے لیے کیبل ڈکٹ اور پائپ کے ذریعے بھی روٹ کیا جا سکتا ہے۔
پرانی عمارتوں میں جہاں دستیاب روٹنگ کی جگہ محدود ہو وہاں وائرنگ کو اپ گریڈ کرتے وقت کمپیکٹ فلیٹ کی تعمیر مفید ہو سکتی ہے۔ یہ وائرنگ لے آؤٹ کو نسبتاً کمپیکٹ رکھتے ہوئے موجودہ کم وولٹیج سرکٹس کو تبدیل کرنے یا دوبارہ ترتیب دینے کی اجازت دیتا ہے۔
عام ماڈل BVVB ہے، جس کا درجہ بندی 300/500V ہے۔ پیداوار قابل اطلاق IEC اور قومی معیارات کے مطابق کی جاتی ہے، مطلوبہ درخواست کے مطابق مختلف کنڈکٹر سائز دستیاب ہوتے ہیں۔
متعلقہ دستاویزات کو پروڈکٹ کی تصریح اور منزل کی منڈی کی ضروریات کے مطابق فراہم کیا جا سکتا ہے، بشمول فیکٹری معائنہ کے ریکارڈ، قابل اطلاق CE دستاویزات اور تیسرے فریق ٹیسٹ رپورٹس دستیاب ہونے پر۔ آرڈر دینے سے پہلے مطلوبہ سرٹیفیکیشن اور ٹیسٹنگ دستاویزات کی تصدیق ہونی چاہیے۔
پی وی سی موصلیت مناسب اندرونی تنصیب کے حالات میں عام نمی، دھول اور مکینیکل لباس سے تحفظ فراہم کرتی ہے۔ یہ باورچی خانے اور باتھ روم جیسے علاقوں میں استعمال کیا جا سکتا ہے جب اصل ماحول مصنوعات کی تفصیلات کے اندر ہو۔ معیاری ورژن کا مقصد بیرونی سورج کی روشنی کی طویل نمائش کے لیے نہیں ہے۔
تیار شدہ تار کی لمبائی، موصلیت کا رنگ اور پرنٹنگ کی ضروریات کے لیے حسب ضرورت پر تبادلہ خیال کیا جا سکتا ہے۔ عام تصریحات باقاعدہ آرڈرز کے لیے دستیاب ہو سکتی ہیں، جبکہ اپنی مرضی کے مطابق تصریحات کے لیے پیداوار کی مقدار، مواد اور لیڈ ٹائم کی تصدیق کی ضرورت ہوتی ہے۔
عام ایپلی کیشنز میں رہائشی اندرونی وائرنگ، دکان اور تجارتی سجاوٹ، چھوٹے آلات کے بجلی کے کنکشن، لائٹنگ سرکٹس اور راہداریوں اور اسی طرح کے اندرونی علاقوں میں کم وولٹیج کی مقررہ وائرنگ شامل ہیں۔ مقامی برقی ضروریات اور تنصیب کی شرائط کے مطابق مناسب تصریح کا انتخاب کیا جانا چاہیے۔
موصلیت قابل اطلاق مصنوعات کی تفصیلات کے مطابق شعلہ retardant خصوصیات کے ساتھ PVC مواد کا استعمال کرتا ہے. یہ انڈور سروس کے دوران عام عمر بڑھنے اور درجہ حرارت کی تبدیلیوں کے خلاف مزاحمت بھی فراہم کرتا ہے۔ طویل UV نمائش یا مخصوص آگ کی کارکردگی کے تقاضوں پر مشتمل ایپلی کیشنز کے لیے، پیداوار سے پہلے مطلوبہ میٹریل گریڈ کی تصدیق کی جانی چاہیے۔
