XLPE موصل مائننگ پاور کیبل

ماڈل: MYJV، MYJV22۔

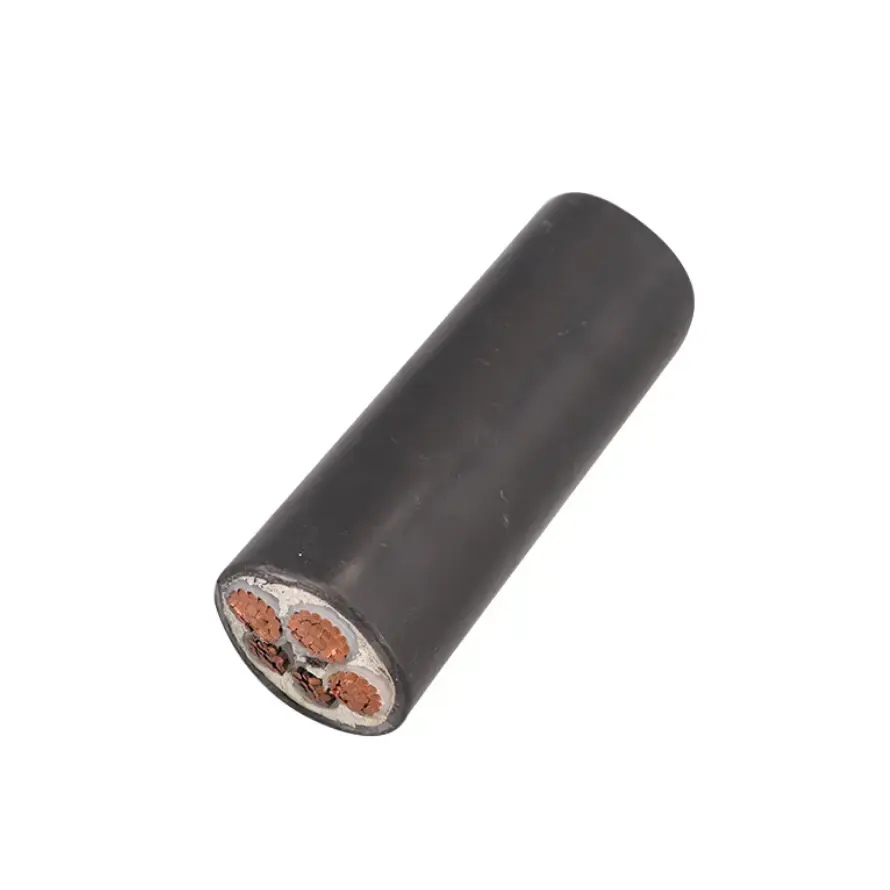

XLPE انسولیٹڈ مائننگ پاور کیبل MT/T 818.13-2009 کے مطابق ہے، جس میں اعلی پاکیزگی آکسیجن سے پاک تانبے کے کنڈکٹرز، XLPE کراس سے منسلک موصلیت اور شعلہ retardant PVC میان ہے۔ درجہ بندی شدہ وولٹیج 0.6/1kV سے 8.7/10kV تک ہے، طویل مدتی آپریٹنگ درجہ حرارت 90℃ کے ساتھ۔ اس کیبل کا مقصد زیرزمین اور اوپن پٹ کوئلے کی کانوں میں بجلی کی مقررہ تقسیم کے لیے ہے۔ یہ جامد تنصیب کے لیے ہے اور اسے موبائل آلات پر استعمال نہیں کیا جانا چاہیے جس کے لیے مسلسل گھسیٹنا یا بار بار موڑنے کی ضرورت ہوتی ہے۔

مصنوعات کی وضاحتیں اور تکنیکی پیرامیٹرز کا ٹیبل

کلیدی تعمیراتی خصوصیات

1. اعلی آپریٹنگ درجہ حرارت کے لیے XLPE موصلیت

XLPE موصلیت کا ایک مخصوص طویل مدتی آپریٹنگ درجہ حرارت 90 ℃ ہے، جس میں مختصر مدت کے شارٹ سرکٹ کا درجہ حرارت 250 ℃ تک ہے۔ PVC موصلیت کے مقابلے میں، XLPE فکسڈ پاور سرکٹس کے لیے اعلی درجہ حرارت کی درجہ بندی فراہم کرتا ہے جہاں کنڈکٹر لوڈنگ اور محیطی حالات کو ایک ساتھ غور کرنے کی ضرورت ہے۔

2. کاپر کنڈکٹر اور برقی کارکردگی

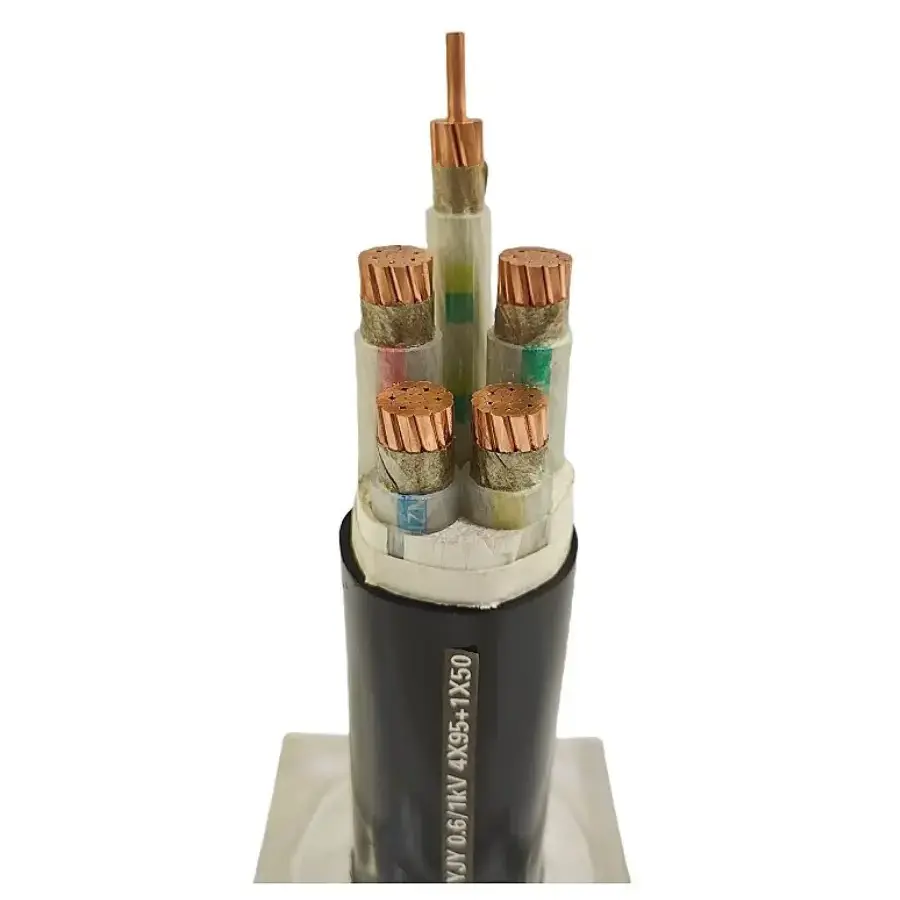

کنڈکٹر اعلی پاکیزگی آکسیجن فری تانبے سے بنایا گیا ہے اور کیبل کی تفصیلات کے مطابق ٹھوس یا پھنسے ہوئے تعمیر میں دستیاب ہے۔ کنڈکٹر کراس سیکشن، بنیادی ترتیب اور ریٹیڈ وولٹیج کو منسلک لوڈ، ٹرانسمیشن کی دوری اور تنصیب کی شرائط کے ساتھ ملایا جانا چاہیے۔ قابل اطلاق MT 818 یا GB/T 3956 کے تقاضوں کے خلاف DC کنڈکٹر مزاحمت کی جانچ کی جاتی ہے۔

3. شعلہ ریٹارڈنٹ پیویسی میان

بیرونی میان کیبل کا بیرونی تحفظ فراہم کرتی ہے اور کان کنی کی ایپلی کیشنز کے لیے شعلہ تابکار خصوصیات کو شامل کرتی ہے۔ فراہم کردہ تفصیلات تیل اور تیزاب الکالی کی نمائش کے خلاف مزاحمت کی بھی نشاندہی کرتی ہے۔ مناسب میان کی تعمیر کی تصدیق کرتے وقت اصل کیمیائی نمائش، پانی کی صورتحال، درجہ حرارت اور مکینیکل تناؤ پر غور کیا جانا چاہیے۔

4. اختیاری اسٹیل ٹیپ آرمر

ان تنصیبات کے لیے جہاں اضافی مکینیکل تحفظ کی ضرورت ہوتی ہے، اسٹیل ٹیپ کی بکتر بند تعمیر دستیاب ہے۔ لہذا MYJV22 کو اس کی آرمر پرت کے ذریعہ غیر مسلح MYJV تعمیر سے مختلف کیا گیا ہے۔ حتمی تعمیر کو بچھانے کے طریقہ کار، مکینیکل رسک اور قابل اطلاق پروجیکٹ کی تفصیلات کے مطابق منتخب کیا جانا چاہیے۔

تنصیب اور درخواست کی شرائط

یہ کیبل رینج مسلسل موبائل سروس کے بجائے بجلی کی مقررہ تقسیم کے لیے ہے۔ عام ایپلی کیشنز میں زیر زمین مین روڈ ویز، الیکٹرو مکینیکل چیمبرز، فکسڈ پمپ سسٹم، وینٹیلیشن کا سامان، کنویئر پاور سرکٹس اور دیگر اسٹیشنری مائن پاور ڈسٹری بیوشن پوائنٹس شامل ہیں۔

1. زیر زمین فکسڈ پاور ڈسٹری بیوشن

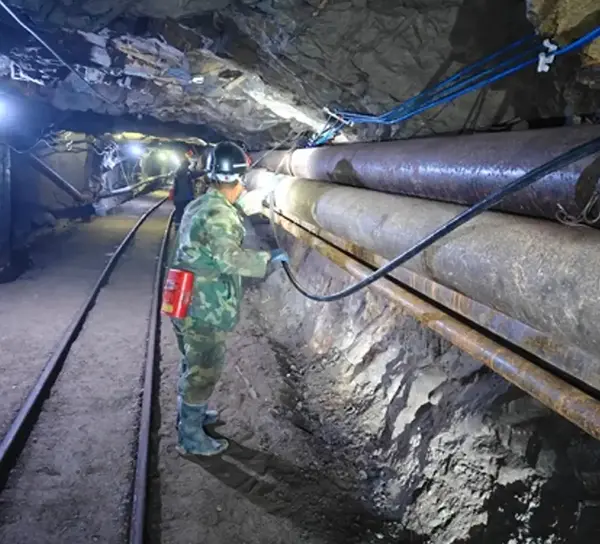

زیر زمین تنصیبات کے لیے، کیبل کی تفصیلات کو ریٹیڈ وولٹیج، لوڈ کرنٹ، تنصیب کا راستہ، محیط درجہ حرارت، نمی کی نمائش اور دستیاب مکینیکل تحفظ کے خلاف چیک کیا جانا چاہیے۔ جہاں اثر یا کمپریشن کے زیادہ خطرہ والے علاقوں میں کیبل کو روٹ کیا جاتا ہے، وہاں بکتر بند تعمیر پر غور کیا جا سکتا ہے۔

2. اوپن پٹ مائن پاور سسٹمز

اوپن پٹ مائنز میں فکسڈ سرکٹس میں بیرونی نمائش، دھول، بارش اور درجہ حرارت میں تبدیلی شامل ہو سکتی ہے۔ کیبل کا انتخاب ان ماحولیاتی حالات کے ساتھ ساتھ مطلوبہ وولٹیج کی سطح، کنڈکٹر کے سائز اور بچھانے کے انتظامات کو مدنظر رکھنا چاہیے۔

3. کوئلہ دھونے اور معاون سہولیات

کوئلے سے دھونے والے پلانٹس، پمپ رومز، وینٹیلیشن سسٹم اور دیگر معاون سہولیات کے لیے فکسڈ پاور سرکٹس آلات کے بوجھ اور تقسیم کے فاصلے کے مطابق بتائے جا سکتے ہیں۔ کان کی تمام سہولیات پر ایک تصریح لگانے کے بجائے کیبل کی تعمیر کو اصل ماحول کے لیے چیک کیا جانا چاہیے۔

تکنیکی انتخاب اور معائنہ

آرڈر کرنے سے پہلے، مطلوبہ ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، کور کی تعداد، آرمر کی تعمیر، کیبل کی لمبائی اور تنصیب کے طریقہ کار کی تصدیق ہونی چاہیے۔ بجلی کی فراہمی کے طویل راستوں کے لیے، متوقع بوجھ کے ساتھ وولٹیج ڈراپ اور کنڈکٹر ریزسٹنس پر بھی غور کیا جانا چاہیے۔

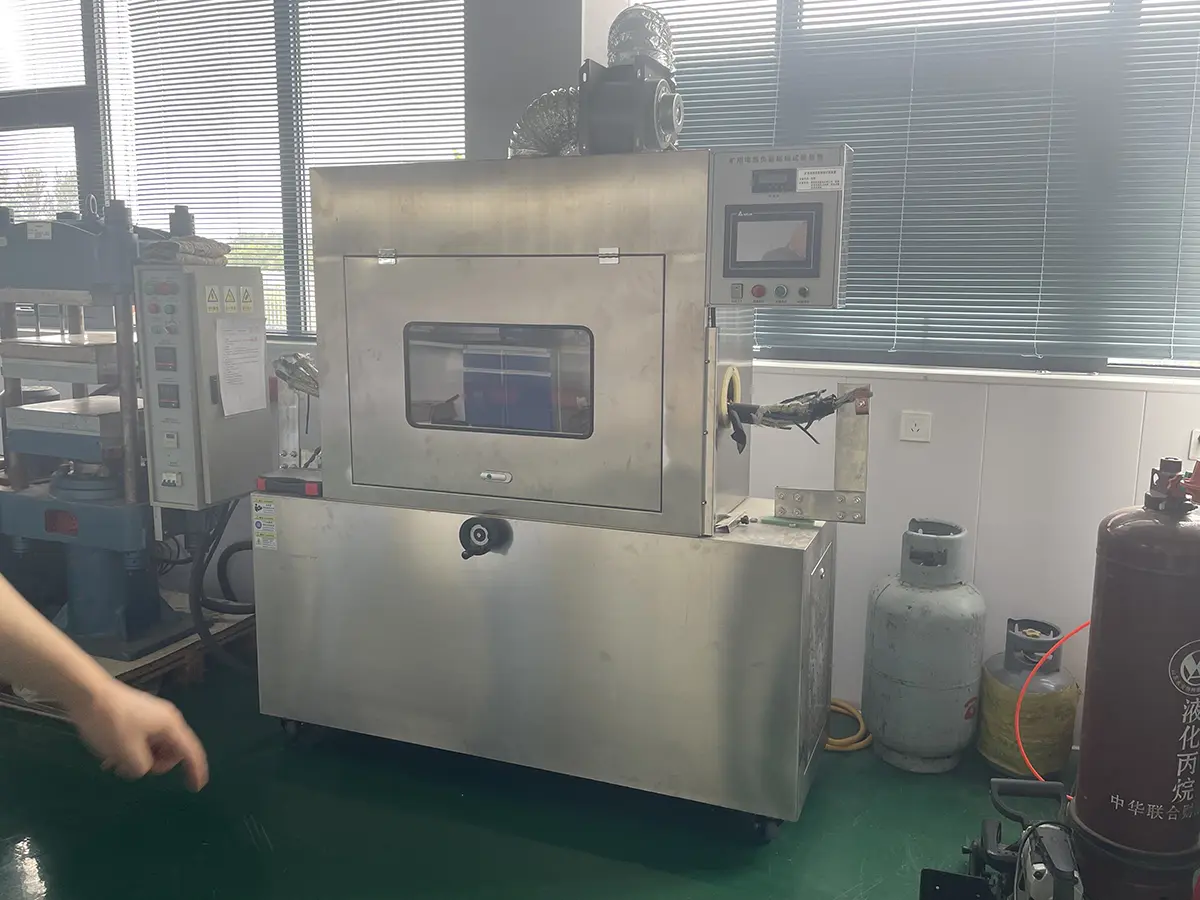

آنے والے معائنے کے لیے، پروڈکٹ ماڈل اور کیبل کی تعمیر کو خریداری کی تفصیلات کے خلاف چیک کیا جا سکتا ہے۔ پراجیکٹ کی ضروریات پر منحصر ہے، دستاویزات اور ٹیسٹ کے ریکارڈز میں کنڈکٹر مزاحمت، موصلیت سے متعلق ٹیسٹ، وولٹیج کو برداشت کرنے والے نتائج اور شعلہ مزاحمتی ٹیسٹ کے ریکارڈ شامل ہو سکتے ہیں۔ جہاں مائن کے لیے مخصوص سرٹیفیکیشن یا اضافی معائنہ کے دستاویزات درکار ہوں، ان کی تصدیق پیداوار اور ترسیل سے پہلے کی جانی چاہیے۔

اکثر پوچھے گئے سوالات

Q1: اس کان کنی پاور کیبل پر کون سا معیار لاگو ہوتا ہے؟

A: پروڈکٹ کی وضاحت MT/T 818.13-2009 کے مطابق کی گئی ہے، جہاں قابل اطلاق GB/T 3956 کا حوالہ دیا گیا ہے۔ کسی پروجیکٹ کے لیے درکار درست معیار اور دستاویزات کی تصدیق منتخب ماڈل اور ریٹیڈ وولٹیج کے خلاف ہونی چاہیے۔

Q2: کون سے وولٹیج اور کنڈکٹر کے سائز دستیاب ہیں؟

A: درج شدہ ریٹیڈ وولٹیج کی حد 0.6/1 kV سے 8.7/10 kV ہے، جبکہ تکنیکی جدول 2.5 mm² سے 300 mm² تک کنڈکٹر کراس سیکشنز کی فہرست دیتا ہے۔ کور کنفیگریشن 3-core یا 3+1-core ہو سکتی ہے، منتخب کیبل کی تصریح پر منحصر عین امتزاج کے ساتھ۔

Q3: MYJV اور MYJV22 میں کیا فرق ہے؟

A: MYJV سے مراد XLPE-موصل، PVC شیتھڈ تعمیر ہے، جبکہ MYJV22 سٹیل ٹیپ آرمرنگ کا اضافہ کرتا ہے۔ آرمرڈ ورژن پر غور کیا جاتا ہے جہاں تنصیب کے لیے اضافی مکینیکل تحفظ کی ضرورت ہوتی ہے۔ مناسب تعمیر کیبل کے راستے اور بچھانے کے حالات پر منحصر ہے.

Q4: کیا اس کیبل کو کوئلے کے شیئررز یا دیگر موبائل کان کنی کے آلات پر استعمال کیا جا سکتا ہے؟

A: نہیں، یہ کیبل جامد تنصیب اور بجلی کی مقررہ تقسیم کے لیے ہے۔ مسلسل گھسیٹنے، بار بار موڑنے یا دیگر موبائل سروس پر مشتمل آلات کے لیے عام طور پر ایک لچکدار کان کنی کیبل کی ضرورت ہوتی ہے جو خاص طور پر اس آپریٹنگ حالت کے لیے مخصوص کی گئی ہو۔

Q5: کوٹیشن کی درخواست کرتے وقت کیا معلومات فراہم کی جانی چاہئے؟

A: مطلوبہ معلومات میں عام طور پر ریٹیڈ وولٹیج، کنڈکٹر کراس سیکشن، کور کنفیگریشن، کیبل کی لمبائی، مقدار، تنصیب کا طریقہ اور ایپلیکیشن کا سامان شامل ہوتا ہے۔ اگر پروجیکٹ کو مخصوص سرٹیفیکیشن، معائنہ کے ریکارڈ، پیکنگ کی ضروریات یا تکنیکی دستاویزات کی ضرورت ہے، تو ان کو بھی انکوائری میں بیان کیا جانا چاہیے۔

Q6: شپمنٹ یا سائٹ کی قبولیت سے پہلے کیا چیک کیا جانا چاہئے؟

A: خریداری کی تفصیلات کے خلاف کیبل ماڈل، ریٹیڈ وولٹیج، کنڈکٹر کا سائز، کور کنفیگریشن، آرمر کی قسم اور کیبل کی لمبائی چیک کریں۔ پروجیکٹ پر منحصر ہے، منظوری سے پہلے متعلقہ الیکٹریکل ٹیسٹ کے نتائج، کنڈکٹر ریزسٹنس ڈیٹا، وولٹیج کا سامنا کرنے والے ریکارڈز، شعلہ مزاحمتی دستاویزات اور مطلوبہ سرٹیفکیٹس کا جائزہ لیں۔

فکسڈ مائن پاور ڈسٹری بیوشن سسٹمز کے لیے، XLPE انسولیٹڈ مائننگ پاور کیبل کا انتخاب برقی بوجھ، شرح شدہ وولٹیج، تنصیب کے طریقہ کار اور ماحولیاتی حالات کے مطابق کیا جانا چاہیے۔ مسلسل حرکت میں شامل ایپلی کیشنز کے لیے، کیبل کی تعمیر کا الگ سے جائزہ لیا جانا چاہیے تاکہ آلات کی مکینیکل ضروریات کو پورا کیا جا سکے۔
