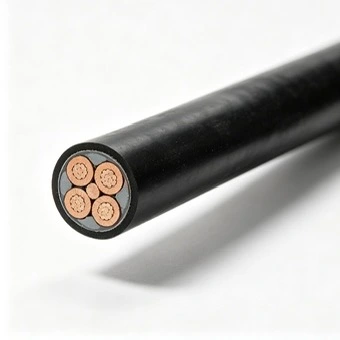

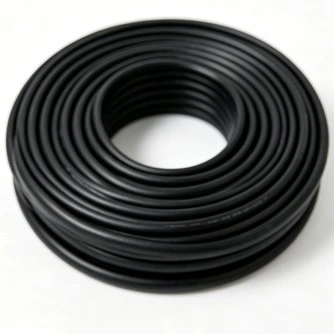

کاپر پی وی سی فائر ریزسٹنٹ لو وولٹیج پاور کیبل ایک کم وولٹیج کیبل کی تعمیر ہے جس میں تانبے کے کنڈکٹرز، پی وی سی موصلیت اور میان، اور ایک ابرک کی آگ سے بچنے والی تہہ شامل ہے۔ اس کا مقصد ان سرکٹس کے لیے ہے جہاں آگ کی مخصوص حالت کے دوران بجلی کا تسلسل درکار ہوتا ہے، بشمول ہنگامی طاقت، آگ سے تحفظ اور دیگر حفاظت سے متعلق برقی نظام۔ Qiancheng کنٹرولڈ کنڈکٹر، موصلیت، آگ سے بچنے والے اور تیار مصنوعات کی جانچ کے عمل کے ساتھ کیبل تیار کرتا ہے۔
|
برائے نام سیکشن (mm²) |
کنڈکٹر تاروں کی کم از کم تعداد |
موصل کا بیرونی قطر (ملی میٹر) |
پیویسی موصلیت/ملی میٹر کی برائے نام موٹائی |
موصلیت/ملی میٹر کا تقریباً بیرونی قطر |
زیادہ سے زیادہ موصل کی مزاحمت 20 ℃ (Ω/km) پر تانبا |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
اعلی پاکیزگی والے الیکٹرولائٹک کاپر کی سلاخوں کو ملٹی ڈائی ڈرائنگ آلات کے ذریعے مطلوبہ کنڈکٹر قطر میں کھینچا جاتا ہے۔ اندرونی تناؤ کو دور کرنے اور مطلوبہ مکینیکل خصوصیات کو برقرار رکھنے کے لیے مسلسل اینیلنگ کا استعمال کیا جاتا ہے۔ پیداوار کے دوران مخصوص برقی ضروریات کے خلاف موصل کی مزاحمت کی جانچ کی جاتی ہے۔

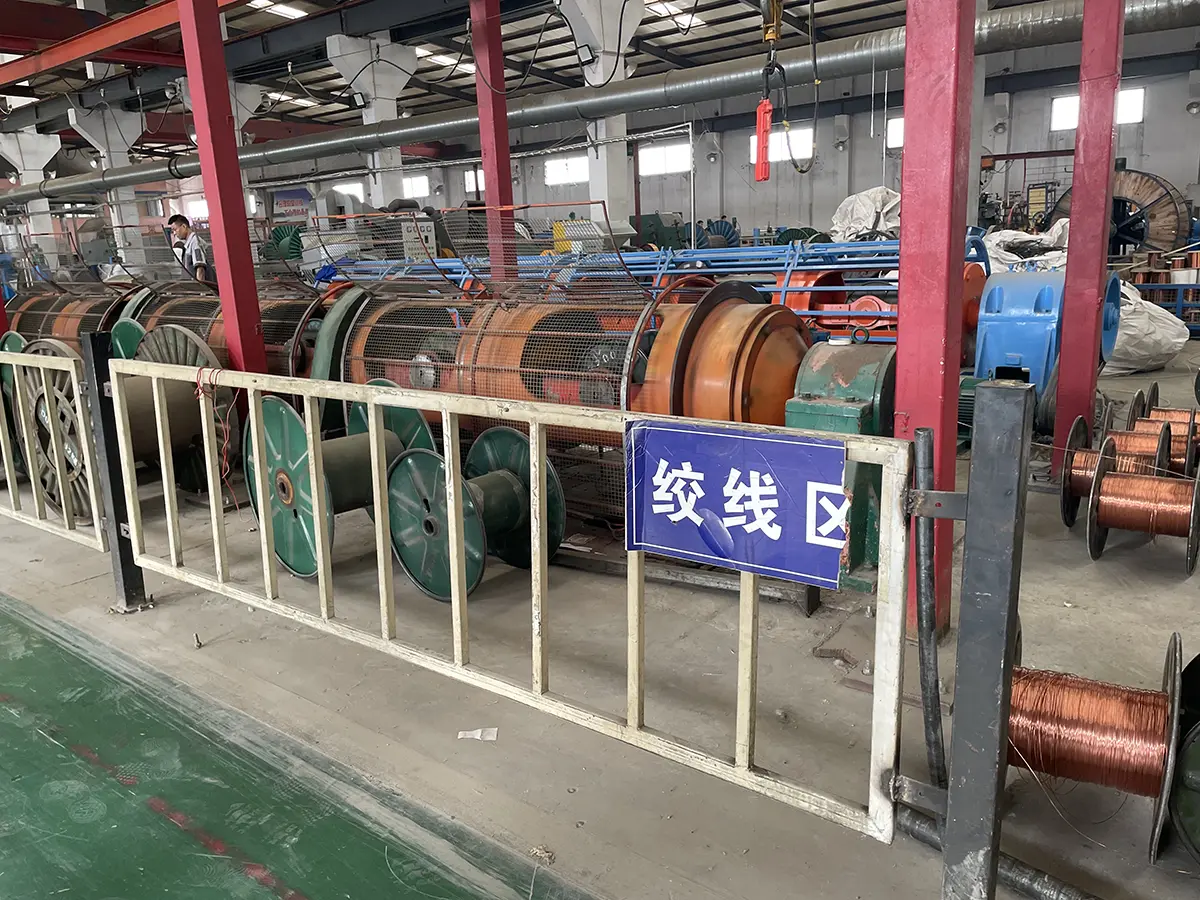

پھنسے ہوئے تعمیرات کے لیے، انفرادی تانبے کے تاروں کو مخصوص موصل کی ساخت کے مطابق ترتیب دیا جاتا ہے اور پھنسے ہوئے ہوتے ہیں۔ یہ عمل کیبل کی تنصیب کے لیے درکار لچک کو برقرار رکھتے ہوئے لمبائی اور کنڈکٹر جیومیٹری کو کنٹرول کرتا ہے۔
آگ سے بچنے والی پرت مخصوص تعمیر کے مطابق کنڈکٹر یا کیبل کور کے گرد میکا ٹیپ لپیٹ کر بنتی ہے۔ پیداوار کے دوران اوورلیپ اور کوریج کو کنٹرول کیا جاتا ہے تاکہ آگ سے بچنے والی پرت محفوظ حصے کے ارد گرد مسلسل برقرار رہے۔
شعلہ retardant PVC موصلیت کنڈکٹر کے ارد گرد نکالا جاتا ہے. مخصوص موٹائی کو برقرار رکھنے اور ضرورت سے زیادہ سنکیت کی وجہ سے پیدا ہونے والے مقامی برقی دباؤ کو کم کرنے کے لیے موصلیت کے طول و عرض اور ارتکاز کی نگرانی کی جاتی ہے۔
ایک آن لائن چنگاری ٹیسٹر اخراج کے دوران موصلیت کی سالمیت کو چیک کرتا ہے۔ جب موصلیت کی خرابی کا پتہ چلتا ہے تو، اگلے پیداوار کے مرحلے سے پہلے معائنہ اور اصلاحی کارروائی کے لئے متاثرہ پوزیشن کی نشاندہی کی جا سکتی ہے.
ملٹی کور کنسٹرکشنز کے لیے، انسولیٹڈ کور کو مخصوص فلنگ میٹریل کے ساتھ کیبل کیا جاتا ہے۔ یہ عمل مطلوبہ کیبل جیومیٹری کو برقرار رکھتا ہے اور بیرونی میان کے لیے ایک مستقل بنیاد فراہم کرتا ہے۔
شعلہ retardant PVC منتخب کیبل کی تعمیر کے مطابق بیرونی میان کے طور پر نکالا جاتا ہے۔ مصنوعات کی شناخت کو میان پر نشان زد کیا جا سکتا ہے، بشمول متعلقہ ماڈل اور تنصیب اور معائنہ کے لیے درکار تفصیلات کی معلومات۔
تکمیل شدہ کیبلز قابل اطلاق تکنیکی تفصیلات کے مطابق جانچی جاتی ہیں۔ معائنہ میں آگ کے خلاف مزاحمت کی جانچ، بجلی کی تعدد وولٹیج کی جانچ، موصلیت مزاحمت کی پیمائش، کنڈکٹر مزاحمت اور کم درجہ حرارت کے موڑنے کے ٹیسٹ شامل ہوسکتے ہیں جہاں ضرورت ہو۔

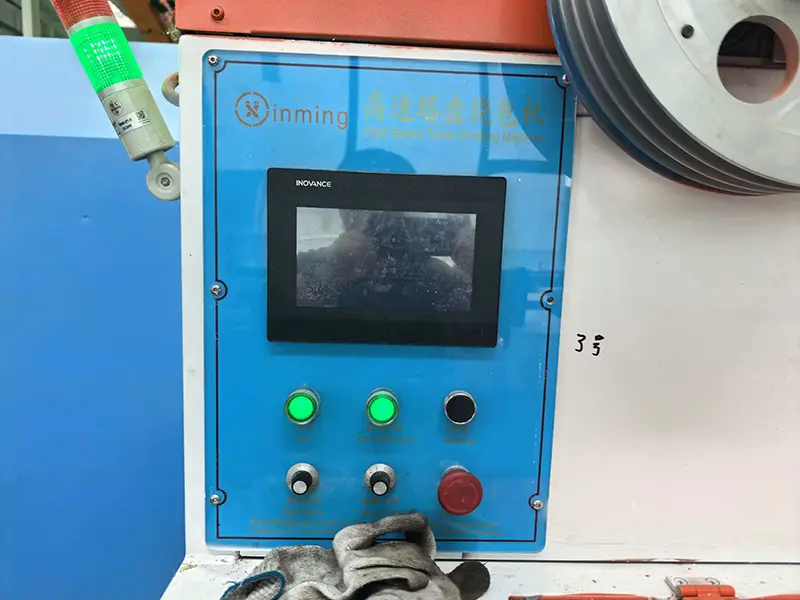

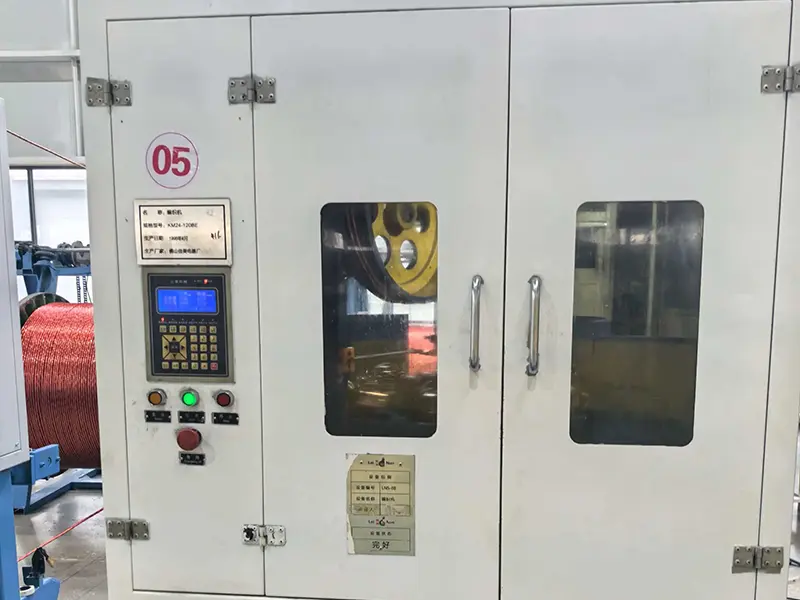

Qiancheng کے کیبل پروڈکشن آلات میں سنگل اسٹرینڈرز، چھ ڈسک کراس اسٹرینڈرز، مائیکرو کمپیوٹر کنٹرولڈ اسٹرینڈرز، تیز رفتار ریپنگ مشینیں، پی وی سی موصلیت اور میان کے اخراج کی لائنیں، کیبلنگ کا سامان، مربوط مارکنگ اور اخراج کا سامان، اور خودکار کوائلنگ اور ٹیک اپ سسٹم شامل ہیں۔
آنے والے مواد جیسے آکسیجن فری تانبے کی سلاخیں، ابرک آگ سے بچنے والا ٹیپ اور شعلہ retardant PVC مرکبات کا پیداوار میں داخل ہونے سے پہلے معائنہ کیا جا سکتا ہے۔ مواد کے معائنے کے ریکارڈز بعد کے بیچ ٹریس ایبلٹی اور پروسیس کنٹرول کے لیے ایک حوالہ فراہم کرتے ہیں۔
کلیدی عمل کے پیرامیٹرز میں مائیکا ٹیپ اوورلیپ، موصلیت کی موٹائی، کنڈکٹر کے طول و عرض اور اخراج کے حالات شامل ہیں۔ گشت کا معائنہ پیداوار کے دوران کیا جاتا ہے تاکہ کیبل کے تیار شدہ پروڈکٹ کے مرحلے تک پہنچنے سے پہلے جہتی یا عمل انحراف کی نشاندہی کی جا سکے۔

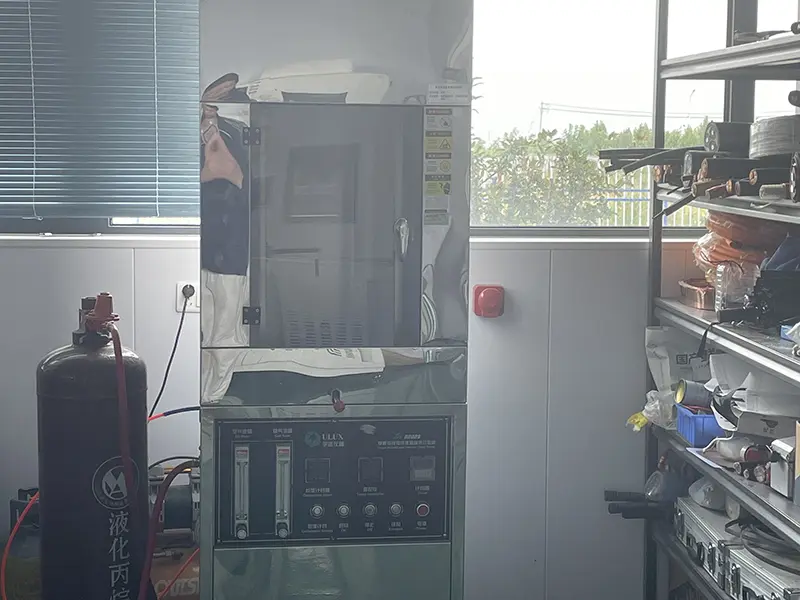

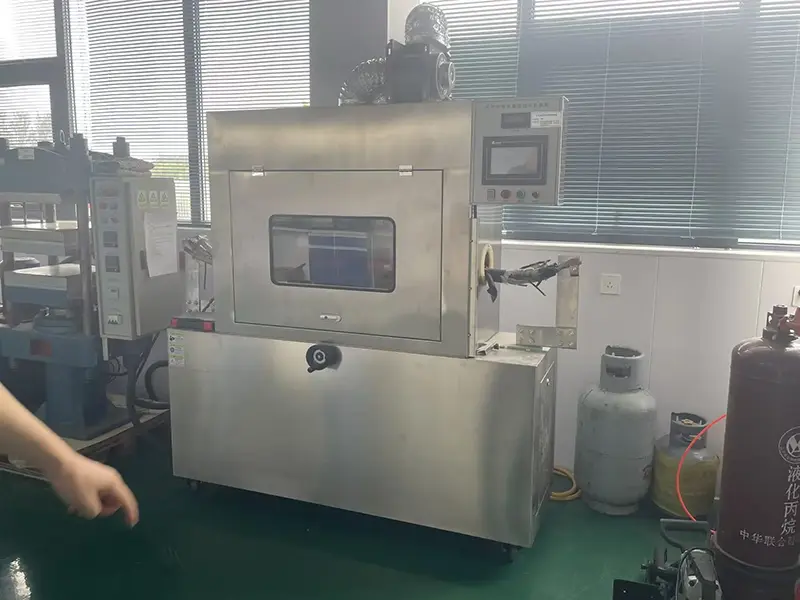

قابل اطلاق آگ سے بچنے والی تعمیر کے لیے، مخصوص ٹیسٹ کی شرائط کے تحت آگ کی نمائش کی جانچ کی جا سکتی ہے۔ فراہم کردہ پیداواری معلومات GB/T 19216 کے مطابق 90 منٹ کی مدت کے ساتھ 750℃ فائر ٹیسٹ کا حوالہ دیتی ہے۔ اصل ٹیسٹ کے طریقہ کار، نمونے کی تعمیر اور قبولیت کے معیار کی تصدیق قابل اطلاق معیار اور مصنوعات کی تفصیلات کے خلاف ہونی چاہیے۔
الیکٹریکل انسپیکشن میں پاور فریکوئنسی کے ساتھ اسٹینڈ وولٹیج ٹیسٹنگ، موصلیت مزاحمت کی پیمائش اور کنڈکٹر DC مزاحمت شامل ہو سکتی ہے۔ فراہم کردہ ڈیٹا 5 منٹ کے لیے 3.5 kV پاور فریکوئنسی برداشت کرنے والی وولٹیج ٹیسٹ اور قابل اطلاق پروڈکٹ تصریح کے لیے ≥100 MΩ/km کی موصلیت مزاحمت کی وضاحت کرتا ہے۔
مصنوعات کی تفصیلات پر منحصر ہے، ماحولیاتی تشخیص میں کم درجہ حرارت موڑنے، یووی ویدرنگ اور تیزاب الکلی سنکنرن کی جانچ شامل ہوسکتی ہے۔ قابل اطلاق ٹیسٹ درجہ حرارت، مدت اور قبولیت کے معیار کی تصدیق آرڈر کی ضروریات کے مطابق ہونی چاہیے۔
شپمنٹ سے پہلے، تیار شدہ کیبلز کو ظاہری شکل، پروڈکٹ مارکنگ، کیبل کی تعمیر اور ریل کی معلومات کے لیے چیک کیا جا سکتا ہے۔ فیکٹری کے معائنہ کے ریکارڈ اور دیگر مطلوبہ تکنیکی دستاویزات آرڈر اور پروجیکٹ کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔
ابرک آگ مزاحم پرت اعلی درجہ حرارت کی نمائش کے تحت کنڈکٹر کے ارد گرد ایک موصلی رکاوٹ بناتا ہے. شعلہ retardant PVC موصلیت اور میان کے ساتھ مل کر، تعمیر کا مقصد صرف شعلے کے پھیلاؤ کو محدود کرنے کے بجائے مخصوص ٹیسٹ کے دورانیے کے لیے سرکٹ کی سالمیت کو برقرار رکھنا ہے۔
کاپر پی وی سی فائر ریزسٹنٹ کم وولٹیج پاور کیبل میں یکساں، غیر سنکی موصلیت کی پرت کی موٹائی ہے۔ تمام تیار شدہ کیبلز پانی میں وسرجن کو برداشت کرنے والی وولٹیج ٹیسٹ پاس کرتی ہیں، جو زیر زمین مرطوب ماحول میں بجلی کے رساو اور شارٹ سرکٹ کے خطرات کو ختم کرتی ہیں۔ ری سائیکل شدہ مواد سے بنی غیر معیاری کیبلز کے مقابلے میں، خرابی کی ناکامی کی شرح 98% تک کم ہو جاتی ہے۔
کیبل کی تعمیر میں تانبے کے کنڈکٹرز، ابرک آگ سے بچنے والے مواد اور شعلہ retardant PVC موصلیت اور میان کو یکجا کیا گیا ہے۔ تنصیب کے دوران، کیبل کو ضرورت سے زیادہ کھینچنے، تیز دھاروں اور آگ سے بچنے والی پرت کو پہنچنے والے نقصان سے محفوظ رکھا جانا چاہیے۔ مناسب آگ مزاحم جوائنٹنگ لوازمات کا انتخاب کیا جانا چاہئے جہاں تنصیب کے ڈیزائن کی ضرورت ہو۔
Qiancheng Cable Hengshui، Hebei میں اپنی پیداواری سہولت پر پاور اور کنٹرول کیبل مصنوعات تیار کرتی ہے۔ فیکٹری کا معائنہ، تکنیکی دستاویزات اور پراجیکٹ سے متعلق مصنوعات کی معلومات آرڈر کے مطابق فراہم کی جا سکتی ہیں۔ بیرون ملک پراجیکٹس کے لیے ضروری سرٹیفکیٹس، ٹیسٹ رپورٹس اور دستاویزات کی پیداوار سے پہلے تصدیق کی جانی چاہیے تاکہ فراہم کردہ دستاویزات منزل اور پروجیکٹ کی ضروریات سے مماثل ہوں۔
کیبل کو کم وولٹیج کے سرکٹس کے لیے سمجھا جا سکتا ہے جہاں آگ کی مخصوص حالت کے دوران برقی تسلسل کو برقرار رکھنا پروجیکٹ کی ضرورت کا حصہ ہے، بشمول ایمرجنسی لائٹنگ، فائر الارم اور دیگر حفاظتی نظام۔
ہسپتال، اسکول، تجارتی عمارتیں اور دیگر عوامی سہولیات منتخب ہنگامی اور آگ سے تحفظ کے سرکٹس کے لیے آگ سے بچنے والی کیبل کی تعمیرات کی وضاحت کر سکتی ہیں۔ آگ کی مطلوبہ مدت اور ٹیسٹ کے معیار کی تصدیق پروجیکٹ کی تفصیلات سے کی جانی چاہیے۔
پروڈکٹ کو کیبل ٹرے، خندقوں اور دیگر محفوظ روٹنگ سسٹم میں استعمال کیا جا سکتا ہے جہاں کیبل کی تعمیر اور تنصیب کے حالات ہم آہنگ ہوں۔ کیبل روٹنگ کو مکینیکل نقصان اور ضرورت سے زیادہ موڑنے کے خلاف مناسب تحفظ فراہم کرنا چاہیے۔
صنعتی پلانٹس، بنیادی ڈھانچے کی سہولیات اور دیگر کم وولٹیج کی تقسیم کے نظام کو اہم آلات کے لیے آگ سے بچنے والے سرکٹس کی ضرورت پڑ سکتی ہے۔ کنڈکٹر کا سائز، بنیادی ترتیب، تنصیب کا طریقہ اور آگ کی کارکردگی کی ضروریات کی تفصیلات سے پہلے تصدیق کی جانی چاہئے۔
A: ایک شعلہ retardant کیبل بنیادی طور پر شعلے کے پھیلاؤ کو محدود کرتی ہے، جب کہ آگ سے بچنے والی تعمیر میں آگ سے بچنے والی ایک تہہ شامل ہوتی ہے جس کا مقصد فائر ٹیسٹ کے متعین حالات کے تحت ایک مخصوص مدت تک سرکٹ کی سالمیت کو برقرار رکھنا ہوتا ہے۔ قابل اطلاق آگ کی مدت اور ٹیسٹ کا درجہ حرارت مصنوعات کی تفصیلات اور معیار پر منحصر ہے۔
A: کنڈکٹر تانبے سے بنایا گیا ہے۔ فراہم کردہ پروڈکشن کی معلومات اعلی طہارت والی الیکٹرولائٹک کاپر راڈ کو ابتدائی مواد کے طور پر بیان کرتی ہے، جس کے بعد ڈرائنگ اور اینیلنگ ہوتی ہے۔ قابل اطلاق تکنیکی ضروریات کے خلاف کنڈکٹر ڈی سی مزاحمت کی جانچ کی جاتی ہے۔
A: مخصوص تعمیر پر منحصر ہے، جانچ میں آگ کے خلاف مزاحمت، بجلی کی تعدد کو برداشت کرنے والی وولٹیج، موصلیت کی مزاحمت، موصل کی مزاحمت اور کم درجہ حرارت کا موڑنے شامل ہوسکتا ہے۔ آرڈر دیتے وقت مطلوبہ ٹیسٹ رپورٹ اور معائنہ کے دستاویزات کی تصدیق کی جا سکتی ہے۔
A: انگریزی زبان کی تکنیکی دستاویزات پروجیکٹ اور آرڈر کی ضروریات کے مطابق تیار کی جا سکتی ہیں۔ مطلوبہ سرٹیفکیٹ، ٹیسٹ رپورٹ اور معائنہ کے دستاویز کی فہرست کی پہلے سے تصدیق کر لی جانی چاہیے کیونکہ دستاویزات کے تقاضے منزل، پروجیکٹ اور قابل اطلاق معیار کے لحاظ سے مختلف ہوتے ہیں۔
A: آرڈر کے مطابق کیبل کی لمبائی اور تفصیلات پر تبادلہ خیال کیا جاسکتا ہے۔ کوٹیشن کی درخواست کرتے وقت مطلوبہ کنڈکٹر کراس سیکشن، تعمیر، مقدار، ریل کی لمبائی، مارکنگ اور دیگر تکنیکی تفصیلات فراہم کی جانی چاہئیں۔
A: عام تنصیب کے ماحول میں کیبل ٹرے، کیبل خندقیں اور دیگر محفوظ شدہ کم وولٹیج روٹنگ سسٹم شامل ہیں۔ اسے ہنگامی بجلی، آگ سے تحفظ اور عوامی عمارتوں، بنیادی ڈھانچے اور صنعتی سہولیات میں اہم کم وولٹیج سرکٹس کے لیے سمجھا جا سکتا ہے، جو پروجیکٹ کی ضروریات سے مشروط ہے۔
A: فیکٹری کے دورے اور تیسرے فریق کے معائنہ پر منصوبے اور معائنہ کے انتظامات کے مطابق تبادلہ خیال کیا جا سکتا ہے۔ اگر آزاد نمونے لینے یا جانچ کی ضرورت ہو تو، نمونے لینے کا طریقہ، معائنہ کی گنجائش اور قابل اطلاق ٹیسٹ کے معیار پر شپمنٹ سے پہلے اتفاق کیا جانا چاہیے۔
A: مطلوبہ کنڈکٹر کراس سیکشن، کور کنفیگریشن، کیبل کی لمبائی، ریٹیڈ وولٹیج، انسٹالیشن کا طریقہ، آگ کے خلاف مزاحمت کی ضرورت اور منزل فراہم کریں۔ اگر پروجیکٹ کو مخصوص معیارات، سرٹیفکیٹس یا ٹیسٹ رپورٹس کی ضرورت ہے، تو ان تقاضوں کو انکوائری کے ساتھ شامل کریں تاکہ پروڈکٹ اور دستاویزات کو ایک ساتھ چیک کیا جا سکے۔
پراجیکٹ کوٹیشن کے لیے، انکوائری کے مرحلے پر کیبل کی تفصیلات، مطلوبہ آگ مزاحمتی مدت، تنصیب کا طریقہ اور دستاویزات کے تقاضے فراہم کرنا Qiancheng کو مناسب تعمیر اور معائنہ کے دائرہ کار کی تصدیق کرنے میں مدد کرتا ہے۔
