ایلومینیم XLPE فائر ریزسٹنٹ پاور کیبل ایک ایلومینیم کنڈکٹر، XLPE موصلیت، آگ سے بچنے والی ابرک کی تہہ اور کم وولٹیج پاور سرکٹس کے لیے ایک حفاظتی PVC میان کا استعمال کرتی ہے جس میں آگ کے تسلسل کی متعین ضروریات ہیں۔ تعمیر کو عمارت کی تقسیم، بیرونی راستوں، کیبل خندقوں اور دیگر تنصیبات کے لیے مخصوص کیا جا سکتا ہے جہاں بجلی کی کارکردگی اور آگ کی کارکردگی دونوں پر غور کرنے کی ضرورت ہے۔
پروڈکٹ رینج 1.5 mm² سے 1000 mm² تک برائے نام کنڈکٹر کراس سیکشن پر محیط ہے۔ نیچے دی گئی تکنیکی جدول متعلقہ موصلیت اور میان کی موٹائی، تقریباً بیرونی قطر، کنڈکٹر DC مزاحمت، ٹیسٹ وولٹیج اور ہوا اور براہ راست دفن مٹی میں تنصیب کے لیے حوالہ جات کی قدر فراہم کرتا ہے۔
|
برائے نام کراس سیکشن (mm²) |
موصلیت کی موٹائی (ملی میٹر) |
میان کی موٹائی (ملی میٹر) |
تقریباً کیبل کا بیرونی قطر (ملی میٹر) |
کنڈکٹر ڈی سی مزاحمت (Ω/km)Al |
ٹیسٹ وولٹیج (kV/5 منٹ) |
ہوا میں ہم آہنگی (A) (الف) ال |
براہ راست دفن شدہ مٹی (A)-Al میں ہمپیسی |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
کیبل کئی فنکشنل پرتوں کا استعمال کرتی ہے، ہر پرت مختلف الیکٹریکل یا ماحولیاتی مقصد کی خدمت کرتی ہے۔ عام آپریشن کے دوران کنڈکٹر کرنٹ لے جاتا ہے، XLPE برقی موصلیت فراہم کرتا ہے، ابرک کی تہہ آگ کے خلاف مزاحمت کے لیے استعمال ہوتی ہے، اور PVC میان بیرونی مکینیکل اور ماحولیاتی تحفظ فراہم کرتی ہے۔ جب مخصوص تنصیب کے لیے کیبل کا انتخاب کیا جاتا ہے تو ان افعال کو ایک ساتھ سمجھا جانا چاہیے۔
کنڈکٹر ایلومینیم سے بنایا گیا ہے اور برائے نام کراس سیکشنز کی ایک وسیع رینج میں دستیاب ہے۔ تانبے کے مقابلے میں، ایلومینیم کی کثافت کم ہوتی ہے، جو کیبل کا وزن کم کر سکتا ہے اور طویل کیبل کے راستوں پر ہینڈلنگ کو آسان بنا سکتا ہے۔ کیونکہ اس کی برقی مزاحمت اور ختم ہونے کی خصوصیات تانبے سے مختلف ہیں، کنڈکٹر کے سائز، قابل اجازت وولٹیج ڈراپ اور کنکشن کا طریقہ کیبل کے انتخاب کے دوران چیک کیا جانا چاہیے۔

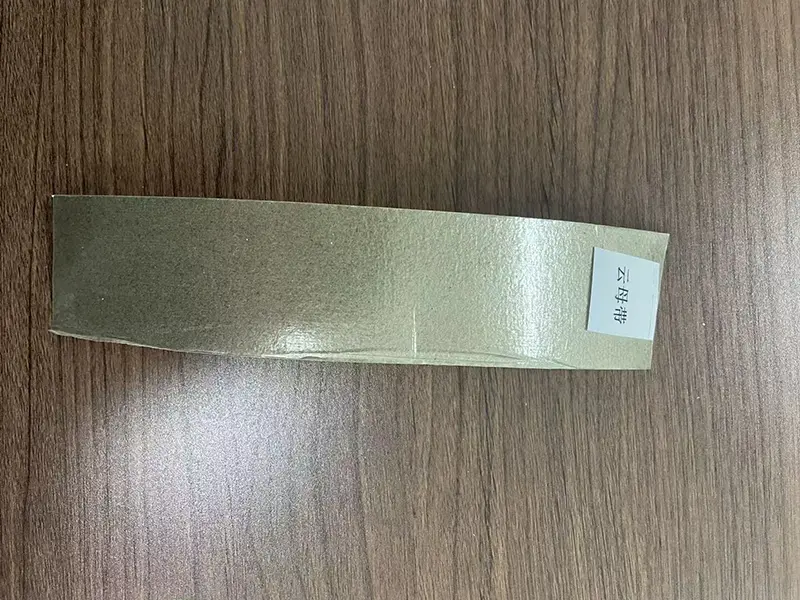

ابرک ٹیپ کیبل کی تعمیر کا آگ سے بچنے والا حصہ بناتا ہے۔ آگ کی جانچ کی مخصوص شرائط کے تحت، غیر نامیاتی ابرک مواد کنڈکٹر کے ارد گرد گرمی سے بچنے والی رکاوٹ فراہم کرتا ہے اور جب بیرونی پولیمرک مواد کو زیادہ درجہ حرارت کے سامنے لایا جاتا ہے تو برقی موصلیت کو برقرار رکھنے میں مدد کرتا ہے۔ اصل آگ کی سالمیت کی کارکردگی قابل اطلاق پروڈکٹ ٹیسٹ رپورٹ اور ٹیسٹ کے طریقہ کے خلاف تصدیق کی جانی چاہئے۔
XLPE، یا کراس سے منسلک پولی تھیلین، کنڈکٹر کے ارد گرد بنیادی موصلیت کے طور پر استعمال کیا جاتا ہے. فراہم کردہ مصنوعات کی تفصیلات زیادہ سے زیادہ طویل مدتی کنڈکٹر آپریٹنگ درجہ حرارت 90 °C فراہم کرتی ہے۔ XLPE کو عام طور پر پاور کیبلز کے لیے منتخب کیا جاتا ہے جہاں روایتی PVC موصلیت کے مقابلے میں زیادہ آپریٹنگ درجہ حرارت کی صلاحیت اور تھرمل ایجنگ کے خلاف مزاحمت کی ضرورت ہوتی ہے۔
بیرونی پیویسی میان نقل و حمل، بچھانے اور عام سروس کے دوران اندرونی کیبل کی تہوں کی حفاظت کرتی ہے۔ آؤٹ ڈور ایپلی کیشنز کے لیے، میان کی تشکیل مطلوبہ UV، نمی اور ماحولیاتی نمائش سے مماثل ہونی چاہیے۔ زیر زمین تنصیب کے لیے، مٹی کے حالات، مکینیکل تحفظ اور پانی کی نمائش پر بھی غور کرنے کی ضرورت ہے بجائے اس کے کہ یہ مان لیا جائے کہ تدفین کے تمام ماحول برابر ہیں۔
آگ سے متعلقہ پاور سرکٹس کے لیے، متعلقہ کارکردگی صرف شعلے کے پھیلاؤ تک محدود نہیں ہے۔ آگ سے بچنے والی کیبل کا اندازہ اس کے مطابق کیا جاتا ہے کہ آیا سرکٹ ایک متعین فائر ٹیسٹ کے تحت برقی تسلسل کو برقرار رکھ سکتا ہے۔ عام برقی خصوصیات، موصلیت کی کارکردگی، کنڈکٹر کی مزاحمت اور تنصیب کے حالات روزمرہ کے آپریشن کے دوران اہم رہتے ہیں۔
فراہم کردہ پروڈکٹ کی معلومات 90 منٹ کے لیے 750 °C کی آگ مزاحمت ٹیسٹ کی حالت بتاتی ہے۔ اسے ہر آگ میں کیبل کے رویے کی عالمگیر پیشین گوئی کے بجائے پروڈکٹ کے لیے مخصوص ٹیسٹ کی حالت کے طور پر سمجھا جانا چاہیے۔ جب تعمیراتی منصوبے کے لیے کیبل جمع کرائی جاتی ہے، تو متعلقہ فائر ٹیسٹ رپورٹ، ٹیسٹ کا طریقہ اور مطلوبہ سرکٹ انٹیگریٹی مدت کو پروجیکٹ کی تفصیلات کے خلاف چیک کیا جانا چاہیے۔
تکنیکی جدول قابل اطلاق ایلومینیم کنڈکٹر کے سائز کے لیے DC مزاحمتی اقدار کی فہرست دیتا ہے اور ہوا اور براہ راست دفن شدہ مٹی میں تنصیب کے لیے الگ الگ امپیسٹی کے اعداد و شمار فراہم کرتا ہے۔ ان اقدار کو محیط درجہ حرارت، کیبل گروپنگ، مٹی کے تھرمل حالات، تنصیب کی گہرائی، راستے کی لمبائی اور قابل اجازت وولٹیج ڈراپ کے ساتھ مل کر سمجھا جانا چاہیے۔
فراہم کردہ پروڈکٹ ڈیٹا کے مطابق درج ٹیسٹ وولٹیج 5 منٹ کے لیے 3.5 kV ہے۔ وولٹیج کی جانچ کیبل کی موصلیت کے نظام کی ایک وضاحتی جانچ فراہم کرتی ہے۔ حتمی منظوری سے پہلے قابل اطلاق مینوفیکچرنگ کے معیار اور پروجیکٹ کی جانچ کی ضروریات کی تصدیق کی جانی چاہئے۔
کیبل کا انتخاب صرف برائے نام کنڈکٹر سائز کے بجائے بجلی کے بوجھ اور تنصیب کے ماحول سے شروع ہونا چاہیے۔ ہنگامی یا آگ سے متعلقہ سرکٹس کے لیے، آگ سے بچنے کی مطلوبہ مدت اور قابل اطلاق عمارت یا بجلی کے تقاضے بھی آرڈر کرنے سے پہلے قائم کیے جائیں۔
کنڈکٹر کراس سیکشن کو آپریٹنگ کرنٹ، وولٹیج ڈراپ، روٹ کی لمبائی اور انسٹالیشن کے حالات کے خلاف چیک کیا جانا چاہیے۔ لمبے راستوں کے لیے، وولٹیج ڈراپ مطلوبہ کنڈکٹر کے سائز کا تعین کر سکتا ہے یہاں تک کہ جب کیلکولیٹڈ ampacity کافی ہو۔ تکنیکی جدول میں موجود اقدار پروڈکٹ کا حوالہ ڈیٹا ہیں اور قابل اطلاق کیبل سائزنگ کے طریقہ کار کے ساتھ استعمال کیا جانا چاہیے۔
جب کیبل ٹرے، شافٹ یا اسی طرح کے راستوں میں نصب کیا جائے تو، کیبل کی جگہ، موڑنے والے رداس، محیطی درجہ حرارت اور مکینیکل تحفظ پر غور کیا جانا چاہیے۔ کھینچنے کے دوران، کیبل کو تیز کناروں اور ضرورت سے زیادہ مکینیکل قوت سے محفوظ رکھنا چاہیے جو میان یا اندرونی آگ سے بچنے والی تہوں کو نقصان پہنچا سکتی ہے۔
بیرونی اوور ہیڈ راستوں کے لیے، میان متوقع UV نمائش اور موسمی حالات کے لیے موزوں ہونا چاہیے۔ تنصیب کے دوران سپورٹ سپیسنگ، کیبل کا وزن، مکینیکل لوڈنگ اور محیطی درجہ حرارت پر غور کیا جانا چاہیے۔ اضافی تحفظ کی ضرورت ہو سکتی ہے جہاں کیبل مکینیکل اثرات یا سائٹ کے مخصوص خطرات سے دوچار ہو۔
جہاں کیبل کی تعمیر اور پروجیکٹ کی تفصیلات کے ذریعہ براہ راست تدفین کی اجازت ہے، وہاں خندق کی گہرائی، مٹی کی حرارتی خصوصیات، نکاسی آب، کیبل کی جگہ اور مکینیکل تحفظ کا جائزہ لیا جانا چاہیے۔ ٹیبل میں براہ راست دفن شدہ ampacity کے اعداد و شمار حوالہ اقدار ہیں اور ان کو پروجیکٹ کے مخصوص کیبل کیلکولیشن کو تبدیل نہیں کرنا چاہئے۔
ایلومینیم کنڈکٹرز کو ایلومینیم کنڈکٹرز اور مخصوص برقی بوجھ کے لیے موزوں ٹرمینلز، لگز یا کنیکٹرز کی ضرورت ہوتی ہے۔ درست سٹرپنگ، کنڈکٹر کی تیاری، کمپریشن اور جوائنٹ پروٹیکشن اہم ہیں کیونکہ ناقص طور پر تیار کنکشن رابطے کی مزاحمت کو بڑھا سکتا ہے اور مقامی حرارت کا سبب بن سکتا ہے۔ ختم کرنے کا طریقہ کنیکٹر کے کارخانہ دار کی تنصیب کی ضروریات پر عمل کرنا چاہئے۔
ایلومینیم XLPE فائر ریزسٹنٹ پاور کیبل کو کم وولٹیج کے سرکٹس کے لیے سمجھا جا سکتا ہے جہاں آگ کی متعین حالت کے دوران بجلی کا کام جاری رکھنا پروجیکٹ کی ضرورت کا حصہ ہے۔ عام ایپلی کیشنز میں ہنگامی بجلی کی تقسیم، آگ سے متعلقہ بوجھ، عوامی عمارتیں، صنعتی سہولیات اور زیر زمین تقسیم کے راستے شامل ہیں۔
درخواستوں میں نامزد ہنگامی پاور سرکٹس، فائر پمپ، ایمرجنسی لائٹنگ اور دیگر بوجھ شامل ہو سکتے ہیں جن کی شناخت برقی اور آگ سے تحفظ کے ڈیزائن کے ذریعے کی گئی ہے۔ آگ کے خلاف مزاحمت کے مطلوبہ دورانیے کی تصدیق صرف پروڈکٹ کے نام سے کرنے کی بجائے پروجیکٹ کی تفصیلات سے کی جانی چاہیے۔
ہسپتالوں، اسکولوں، شاپنگ سینٹرز، دفتری عمارتوں اور دیگر عوامی سہولیات میں ایسے سرکٹس شامل ہو سکتے ہیں جن کے لیے فائر پرفارمنس کی مخصوص خصوصیات کی ضرورت ہوتی ہے۔ کیبل کی قسم، کنڈکٹر کا سائز اور آگ کی درجہ بندی کا انتخاب عمارت کے برقی ڈیزائن، انخلاء کی حکمت عملی اور قابل اطلاق مقامی ضوابط کے مطابق کیا جانا چاہیے۔
ایلومینیم کنڈکٹر کے آپشن پر صنعتی سہولیات، میونسپل پروجیکٹس اور دیگر تنصیبات میں طویل کم وولٹیج کی تقسیم کے راستوں کے لیے غور کیا جا سکتا ہے جہاں کنڈکٹر کا وزن انجینئرنگ کا خیال ہے۔ کیبل کی وضاحت کرنے سے پہلے لوڈ کرنٹ، وولٹیج ڈراپ، راستے کے حالات اور انسٹالیشن کا طریقہ چیک کیا جانا چاہیے۔
زیر زمین ڈسٹری بیوشن روٹس کا جائزہ لیتے وقت پروڈکٹ ٹیبل میں درج بڑے کنڈکٹر کے سائز کو بطور حوالہ استعمال کیا جا سکتا ہے۔ کیبل خندقوں اور دفن شدہ تنصیبات کو مٹی کے حالات، نکاسی آب، مکینیکل تحفظ اور تھرمل کھپت پر توجہ دینے کی ضرورت ہوتی ہے۔ مخصوص مصنوعات کی منظوری کے بغیر طویل مدتی پانی کے ڈوبنے کو قابل قبول نہیں سمجھا جانا چاہئے۔
Qiancheng کیبل اپنی پیداواری سہولیات کے ذریعے کیبل تیار کرتی ہے اور مصنوعات کے معائنہ کے لیے جانچ کی صلاحیتوں کو برقرار رکھتی ہے۔ متعلقہ پیداواری مراحل میں کنڈکٹر پروسیسنگ، موصلیت کا اخراج، آگ سے بچنے والی پرت کا اطلاق اور بیرونی میان کا اخراج شامل ہیں۔ پیداوار اور معائنہ کے ریکارڈ بیچ کی شناخت اور مصنوعات کی تصدیق کے لیے معاون معلومات فراہم کر سکتے ہیں۔

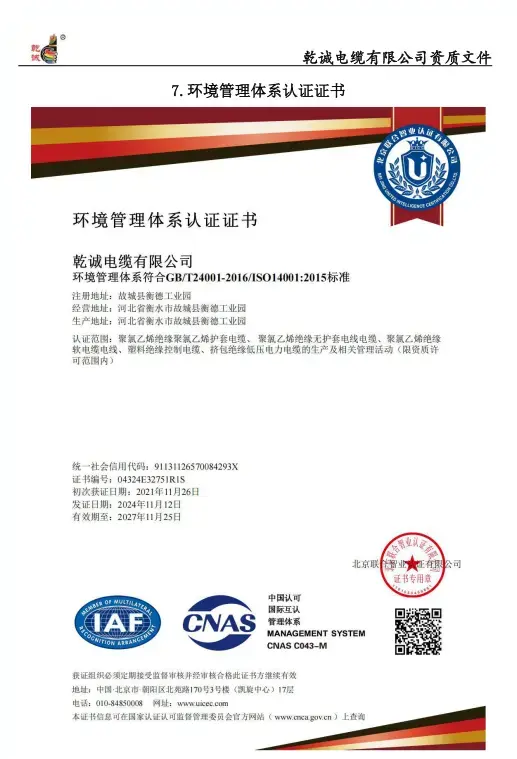

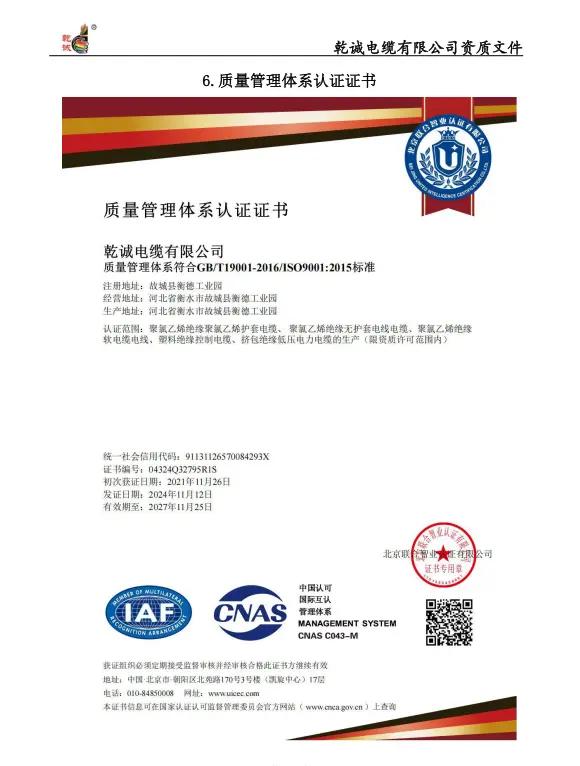

دستیاب کمپنی کی دستاویزات میں متعلقہ پیداواری اہلیت کے ساتھ ISO 9001 کوالٹی مینجمنٹ، ISO 14001 ماحولیاتی انتظام اور ISO 45001 پیشہ ورانہ صحت اور حفاظت کے سرٹیفیکیشنز شامل ہیں۔ پروڈکٹ کے لیے مخصوص فائر ٹیسٹ رپورٹس اور الیکٹریکل ٹیسٹ کے ریکارڈ کا مطلوبہ پروجیکٹ کی ضروریات کے مطابق جائزہ لیا جانا چاہیے۔
قابل اطلاق معیار کیبل کی تعمیر، ریٹیڈ وولٹیج، فائر پرفارمنس کی ضرورت اور منزل کی مارکیٹ پر منحصر ہے۔ فراہم کردہ پروڈکٹ کی معلومات پاور کیبل کی تعمیر کے لیے GB/T 12706، فائر ریزسٹنس ٹیسٹنگ کے لیے GB/T 19216، کم وولٹیج پاور کیبلز کے لیے IEC 60502-1 اور سرکٹ انٹیگریٹی ٹیسٹنگ کے لیے IEC 60331 کا حوالہ دیتی ہے۔ مخصوص پروڈکٹ کو منظوری کے لیے پیش کرنے سے پہلے درست معیاری ایڈیشن اور ٹیسٹ کنفیگریشن کی تصدیق ہونی چاہیے۔
برآمدی منصوبوں کے لیے، منزل کے ملک اور پروجیکٹ کی تفصیلات کے لحاظ سے اضافی تقاضے لاگو ہو سکتے ہیں۔ جہاں ضرورت ہو، متعلقہ تکنیکی دستاویزات اور ہم آہنگی کی دستاویزات کے ساتھ شپمنٹ سے پہلے جائزہ لینے کے ساتھ، قابل اطلاق علاقائی ضروریات کے مطابق پیداوار اور جانچ کا اہتمام کیا جا سکتا ہے۔
کوٹیشن یا تکنیکی جائزے کے لیے، مطلوبہ کنڈکٹر کراس سیکشن، آپریٹنگ وولٹیج، تخمینہ لوڈ کرنٹ، کیبل کی لمبائی، تنصیب کا طریقہ، محیط یا مٹی کے حالات، کیبل گروپنگ اور قابل اجازت وولٹیج ڈراپ فراہم کرنا مفید ہے۔ آگ سے متعلقہ سرکٹس کے لیے، فائر ٹیسٹ کا مطلوبہ درجہ حرارت، دورانیہ اور قابل اطلاق ٹیسٹ کا معیار بھی بیان کیا جانا چاہیے۔
جہاں پراجیکٹ کی منظوری درکار ہو، خریدار پروڈکٹ کی تفصیلات، تکنیکی ڈیٹا، الیکٹریکل ٹیسٹ کے ریکارڈ، فائر ٹیسٹ دستاویزات اور فراہم کردہ کیبل پر لاگو کمپنی کی اہلیت کے سرٹیفکیٹ کی درخواست کر سکتا ہے۔ پیداوار سے پہلے ان دستاویزات کا جائزہ لینے سے اس بات کو یقینی بنانے میں مدد ملتی ہے کہ منتخب کردہ تعمیر پراجیکٹ کی ضرورت سے میل کھاتی ہے۔
شعلہ ریٹارڈنسی بنیادی طور پر کیبل کے ساتھ شعلے کے پھیلاؤ کو محدود کرنے سے متعلق ہے۔ آگ کے خلاف مزاحمت ایک متعین فائر ٹیسٹ کے تحت ایک متعین مدت کے لیے برقی سرکٹ کی سالمیت کو برقرار رکھنے کے لیے مخصوص کیبل کی تعمیر کی صلاحیت سے متعلق ہے۔ دونوں خصوصیات کو قابل تبادلہ نہیں سمجھا جانا چاہئے۔
فراہم کردہ پروڈکٹ کی معلومات 90 منٹ کے لیے 750 °C فائر ٹیسٹ کی وضاحت کرتی ہے۔ یہ مخصوص کیبل کی تعمیر کے لیے ایک متعین ٹیسٹ شرط ہے۔ پراجیکٹ کی منظوری سے پہلے ٹیسٹ کے طریقہ کار، کیبل کنفیگریشن اور سرکٹ کی سالمیت کے تقاضوں کی تصدیق کے لیے قابل اطلاق ٹیسٹ رپورٹ کو چیک کیا جانا چاہیے۔
ایلومینیم میں تانبے سے کم کثافت ہوتی ہے، جو کیبل کے وزن کو کم کر سکتی ہے اور لمبے راستوں پر یا جہاں انسٹالیشن ہینڈلنگ پر غور ہو وہاں مفید ہو سکتا ہے۔ اس کی اعلیٰ برقی مزاحمتی صلاحیت کا مطلب یہ ہے کہ کنڈکٹر کے سائز اور وولٹیج ڈراپ کیلکولیشن کو ایلومینیم کی خصوصیات کا حساب دینا ہوگا۔
پروڈکٹ کو بیرونی اوور ہیڈ راستوں، کیبل خندقوں اور مخصوص براہ راست تدفین کی تنصیبات کے لیے سمجھا جا سکتا ہے جہاں کیبل کی تعمیر اور پروجیکٹ کی ضروریات ان طریقوں کی اجازت دیتی ہیں۔ اصل تنصیب کے لیے UV کی نمائش، مٹی کے حالات، نکاسی آب، مکینیکل تحفظ اور تھرمل کھپت کا جائزہ لیا جانا چاہیے۔
ایلومینیم کنڈکٹرز کے لیے منظور شدہ اور آپریٹنگ لوڈ کے لیے موزوں ٹرمینلز، لگز یا کنیکٹر استعمال کریں۔ رابطے کی مزاحمت اور مقامی حرارتی نظام کو کنٹرول کرنے کے لیے مناسب اسٹریپنگ، تیاری، کمپریشن اور مشترکہ تحفظ اہم ہیں۔
پروڈکٹ کی تفصیلات اور پراجیکٹ کی ضروریات پر منحصر ہے، تکنیکی ڈیٹا، الیکٹریکل ٹیسٹ کے ریکارڈ، فائر ٹیسٹ دستاویزات اور کمپنی کی اہلیت کے سرٹیفکیٹ جائزے کے لیے فراہم کیے جا سکتے ہیں۔ قابل اطلاق دستاویزات اصل کیبل کی تعمیر اور مطلوبہ ٹیسٹ کے معیار کے مطابق ہونے چاہئیں۔
