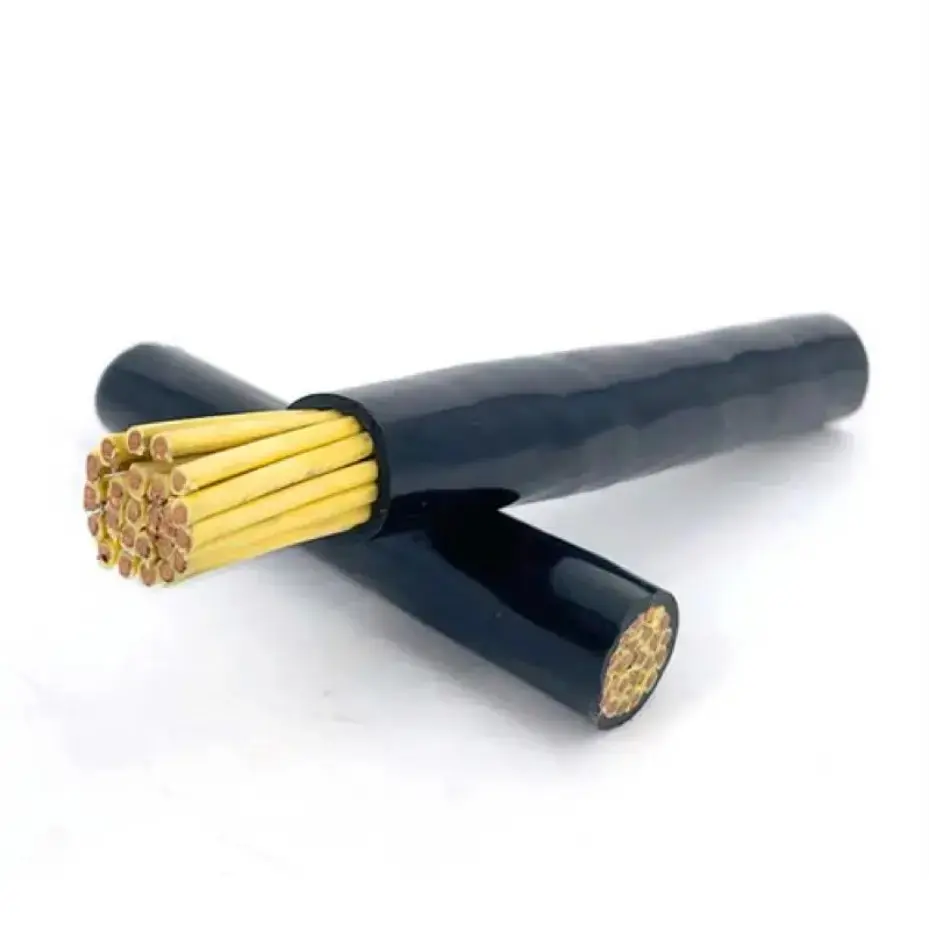

کاپر پیویسی لچکدار کنٹرول کیبل

بنیادی پروڈکٹ ماڈل: KVVR

کاپر پی وی سی لچکدار کنٹرول کیبل ایک 450/750V کنٹرول کیبل ہے جو پھنسے ہوئے تانبے کے کنڈکٹرز اور پیویسی موصلیت اور میان کے ارد گرد بنی ہے۔ لچکدار کنڈکٹر کی تعمیر کیبل کو ٹھوس یا سخت کنڈکٹر کے مقابلے میں سخت روٹنگ کے راستوں پر چلنے کی اجازت دیتی ہے، جو اس وقت مفید ہے جب کنٹرول وائرنگ کو الماریوں، ٹرے، نالیوں یا آلات کے کنکشن سے گزرنا پڑتا ہے۔ اس کا بنیادی کردار کم وولٹیج برقی نظام کے اندر کنٹرول، پیمائش اور نگرانی کے سگنلز کی ترسیل ہے۔

خودکار کنٹرول اور معاون سرکٹس کے لیے، کیبل کی وضاحت کرتے وقت کنڈکٹر کراس سیکشن، کور کی تعداد، تنصیب کا طریقہ اور برقی مزاحمت اہم ہیں۔ دستیاب کنڈکٹر سائز عام کنٹرول وائرنگ کی ضروریات کا احاطہ کرتے ہیں، جبکہ سرکٹ ڈیزائن کے مطابق مختلف بنیادی کنفیگریشنز کا انتخاب کیا جا سکتا ہے۔

پروڈکٹ ٹیکنیکل پیرامیٹر ٹیبل

تعمیراتی اور برقی خصوصیات

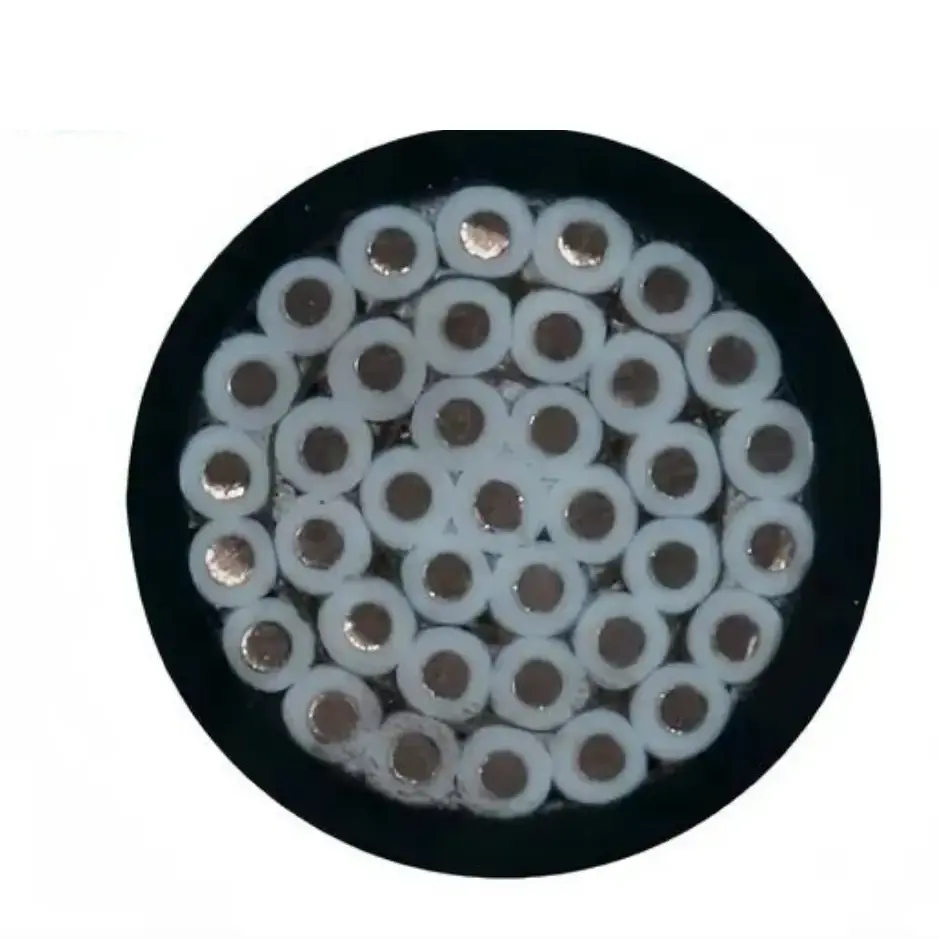

پھنسے ہوئے کاپر کنڈکٹر

کنڈکٹر ایک ٹھوس کنڈکٹر کے بجائے متعدد باریک تانبے کے تاروں پر مشتمل ہوتا ہے۔ یہ تعمیر ٹرمینلز، کابینہ کے اجزاء اور کیبل مینجمنٹ سسٹم کے ارد گرد روٹنگ کنٹرول وائرنگ کے لیے درکار مکینیکل لچک فراہم کرتی ہے۔ 20℃ پر کنڈکٹر ریزسٹنس تصریح جدول میں نان چڑھایا اور چڑھایا دھات کی دونوں حالتوں کے لیے فراہم کی گئی ہے۔

پیویسی موصلیت اور میان

پی وی سی کو کنڈکٹر کے ارد گرد بنیادی موصلی مواد کے طور پر استعمال کیا جاتا ہے، کیبل کی تعمیر انفرادی کنڈکٹرز اور ارد گرد کے ماحول کے درمیان برقی علیحدگی فراہم کرتی ہے۔ درج کردہ موصلیت کی موٹائی کنڈکٹر کراس سیکشن کے ساتھ مختلف ہوتی ہے، جس سے سرکٹ کی مطلوبہ ضروریات کے خلاف تفصیلات کی جانچ پڑتال کی جاسکتی ہے۔

450/750V کنٹرول وائرنگ

450/750V درجہ بندی اس کیبل کو ایک عام کم وولٹیج کنٹرول اور معاون وائرنگ رینج میں رکھتی ہے۔ یہ ہائی وولٹیج ٹرانسمیشن کے لیے منتخب کردہ پاور کیبلز کے متبادل کے بجائے برقی کنٹرول اور نگرانی کے سرکٹس کے لیے ہے۔ حتمی انتخاب کو مکمل سرکٹ کی وولٹیج، کرنٹ، تنصیب اور آلات کی ضروریات کو پورا کرنا چاہیے۔

درخواست کے منظرنامے۔

کاپر پی وی سی لچکدار کنٹرول کیبل کو کنٹرول اور معاون سرکٹس میں استعمال کیا جاتا ہے جہاں وائرنگ کے راستے میں کیبنٹ، آلات کے کنکشن یا دیگر مقامات شامل ہوتے ہیں جنہیں تنصیب کے دوران آسان ہینڈلنگ کی ضرورت ہوتی ہے۔

1. پاور انڈسٹری: پاور ڈسٹری بیوشن رومز میں کنٹرول کیبنٹ، جنریٹر سیٹ کنٹرول وائرنگ اور سب سٹیشنز کے لیے سیکنڈری سگنل سرکٹس۔

2. صنعتی آٹومیشن: پروڈکشن لائن آلات، مشین ٹولز، پنکھے، واٹر پمپ اور خشک کرنے والے آلات کے لیے اندرونی کنٹرول وائرنگ۔

3. عمارت کی معاونت کے منصوبے: سنٹرل ایئر کنڈیشننگ کنٹرول ماڈیولز، لفٹ کنٹرول کیبنٹ، زیر زمین مشین رومز اور بلڈنگ لائٹنگ لنکیج سسٹم۔

4. میٹالرجیکل مینوفیکچرنگ: صنعتی ورکشاپس میں پیداواری آلات کے لیے خودکار آپریشن کنسولز اور سگنل کنکشن۔

5. عمومی معاون پروجیکٹس: فائر پروٹیکشن لنکیج آلات اور ماحولیاتی تحفظ سیوریج ٹریٹمنٹ کے آلات کے لیے الیکٹریکل کنٹرول سرکٹس۔

وائرنگ کے عملی مسائل کو حل کیا گیا۔

1. محدود جگہوں کے ذریعے روٹنگ

کنٹرول کیبنٹ اور آلات میں اکثر ایک محدود جگہ کے اندر متعدد ٹرمینلز، اجزاء اور کیبل روٹس ہوتے ہیں۔ پھنسے ہوئے کنڈکٹر کیبل کو راستہ اور ختم کرنے میں آسان بناتا ہے جہاں ایک سخت کنڈکٹر کو ہینڈل کرنا کم آسان ہوگا۔

2. کنڈکٹر کے سائز کو سرکٹ سے ملانا

کنٹرول سرکٹس سبھی کو ایک ہی کنڈکٹر کراس سیکشن کی ضرورت نہیں ہوتی ہے۔ 0.5mm² سے 6mm² تک دستیاب سائز کیبل کی تفصیلات کو سرکٹ کی ضروریات، تنصیب کے حالات اور منسلک آلات کی برقی خصوصیات کے ساتھ ملانے کی اجازت دیتے ہیں۔

3. ملٹی کور کنٹرول وائرنگ کا انتظام کرنا

ملٹی کور کیبل کا استعمال متعلقہ کنٹرول اور مانیٹرنگ سرکٹس کی تنظیم کو آسان بنا سکتا ہے۔ بنیادی مقدار کا تعین مطلوبہ سگنلز کی تعداد، اسپیئر سرکٹس اور آلات کی وائرنگ کے انتظامات سے کیا جانا چاہیے۔

4. مسلسل برقی پیرامیٹرز کو برقرار رکھنا

موصل کی مزاحمت اور موصلیت کی موٹائی قابل پیمائش پیرامیٹرز ہیں جن کو مخصوص کیبل کی تعمیر کے خلاف چیک کیا جا سکتا ہے۔ پراجیکٹ کی خریداری کے لیے، ضروری کراس سیکشن، بنیادی ترتیب اور قابل اطلاق تکنیکی دستاویزات کی پیداوار یا شپمنٹ سے پہلے تصدیق کی جانی چاہیے۔

مینوفیکچرنگ اور کوالٹی کی تصدیق

کنٹرول کیبل پروکیورمنٹ کے لیے، معیار کی تشخیص کو صرف ظاہری شکل کی بجائے قابل شناخت مواد کی وضاحتوں اور قابل پیمائش پیداواری پیرامیٹرز پر توجہ دینی چاہیے۔ متعلقہ جانچوں میں قابل اطلاق مصنوعات کی ضروریات کے مطابق کنڈکٹر کی تعمیر، کنڈکٹر کی مزاحمت، موصلیت کے طول و عرض اور تیار شدہ کیبل کا معائنہ شامل ہوسکتا ہے۔

Qiancheng پراجیکٹ کے انتخاب کے لیے مصنوعات کی وضاحتیں اور متعلقہ تکنیکی معلومات فراہم کر سکتا ہے۔ بلک یا پراجیکٹ آرڈرز کے لیے، آرڈر پر کارروائی سے پہلے مطلوبہ ماڈل، کنڈکٹر کراس سیکشن، بنیادی مقدار، کیبل کی لمبائی، پیکیجنگ اور دستاویزات کی تصدیق ہونی چاہیے۔

تفصیلات کے انتخاب کی گائیڈ

اس قسم کی کنٹرول کیبل کا انتخاب کرتے وقت، کنڈکٹر کے سائز کو آزادانہ طور پر منتخب کرنے کے بجائے کئی پیرامیٹرز کو ایک ساتھ سمجھا جانا چاہیے۔

1. کنڈکٹر کراس سیکشن: برقی لوڈ، سرکٹ فنکشن اور قابل اطلاق وائرنگ کی ضروریات کے مطابق منتخب کریں۔

2. بنیادی مقدار: کنٹرول، نگرانی اور معاون سرکٹس کی تعداد کا تعین کریں جنہیں کیبل کے ذریعے لے جانے کی ضرورت ہے۔

3. تنصیب کا طریقہ: چیک کریں کہ آیا کیبل کو کابینہ، ٹرے، نالی یا آلات کے کنکشن کے ذریعے روٹ کیا جائے گا اور مطلوبہ لچک پر غور کریں۔

4. برقی پیرامیٹرز: منسلک کنٹرول سسٹم کی ضروریات کے خلاف درجہ بند وولٹیج اور قابل اجازت کنڈکٹر مزاحمت کی تصدیق کریں۔

5. پروجیکٹ ڈاکومینٹیشن: انجینئرنگ یا ایکسپورٹ آرڈرز کے لیے، شپمنٹ سے پہلے مطلوبہ تفصیلات شیٹ، معائنہ کے ریکارڈ اور دیگر تکنیکی دستاویزات کی تصدیق کریں۔

اکثر پوچھے گئے سوالات

1. اس کاپر PVC لچکدار کنٹرول کیبل کا ریٹیڈ وولٹیج کیا ہے؟

ریٹیڈ وولٹیج 450/750V ہے۔ کیبل پیویسی موصلیت کے ساتھ پھنسے ہوئے تانبے کے کنڈکٹرز کا استعمال کرتی ہے اور اس کا مقصد کم وولٹیج کنٹرول اور معاون سرکٹس کے لیے ہے۔

2. کنڈکٹر کے کون سے سائز دستیاب ہیں؟

تفصیلات کا جدول 0.5mm² سے 6mm² تک برائے نام کراس سیکشنز کا احاطہ کرتا ہے۔ اصل انتخاب برقی ضروریات اور کنٹرول سرکٹ کی تنصیب کی شرائط پر مبنی ہونا چاہیے۔

3. کیا آپ پروجیکٹ کے انتخاب کے لیے مکمل تکنیکی تفصیلات فراہم کر سکتے ہیں؟

جی ہاں قابل اطلاق کنڈکٹر سائز اور کیبل کنفیگریشن کے لیے تکنیکی معلومات فراہم کی جا سکتی ہیں، بشمول کنڈکٹر قطر، پی وی سی موصلیت کی موٹائی اور 20℃ DC کنڈکٹر مزاحمت۔

4. یہ کیبل عام طور پر کہاں لگائی جاتی ہے؟

اسے پاور ڈسٹری بیوشن کنٹرول کیبنٹ، صنعتی آٹومیشن کا سامان، لفٹ کنٹرول سسٹم، سنٹرل ایئر کنڈیشنگ کنٹرول، میٹالرجیکل آلات اور ماحولیاتی تحفظ برقی کنٹرول سسٹم میں استعمال کیا جا سکتا ہے۔

5. نئے کنٹرول سسٹم کے لیے کیبل کا انتخاب کیسے کیا جانا چاہیے؟

پہلے درجہ بند وولٹیج، کنڈکٹر کراس سیکشن، مطلوبہ بنیادی مقدار، تنصیب کا راستہ اور ماحولیاتی حالات کی تصدیق کریں۔ اس کے بعد کیبل کی تفصیلات کو سسٹم کی برقی اور مکینیکل ضروریات کے ساتھ ملایا جا سکتا ہے۔

6. کیا کیبل کی لمبائی اور دیگر وضاحتیں اپنی مرضی کے مطابق کی جا سکتی ہیں؟

منصوبے کے مطابق کیبل کی لمبائی اور ترتیب کی ضروریات پر تبادلہ خیال کیا جا سکتا ہے۔ غیر معیاری آرڈرز کے لیے، پیداوار سے پہلے مطلوبہ کنڈکٹر سائز، بنیادی مقدار، لمبائی، پیکیجنگ اور تکنیکی دستاویزات کی تصدیق ہونی چاہیے۔
