ہائی ٹمپریچر کنٹرول کیبل

بنیادی ماڈلز: KGG، KFF، وغیرہ موصلیت کا مواد: سلیکون ربڑ یا فلورو پلاسٹک۔

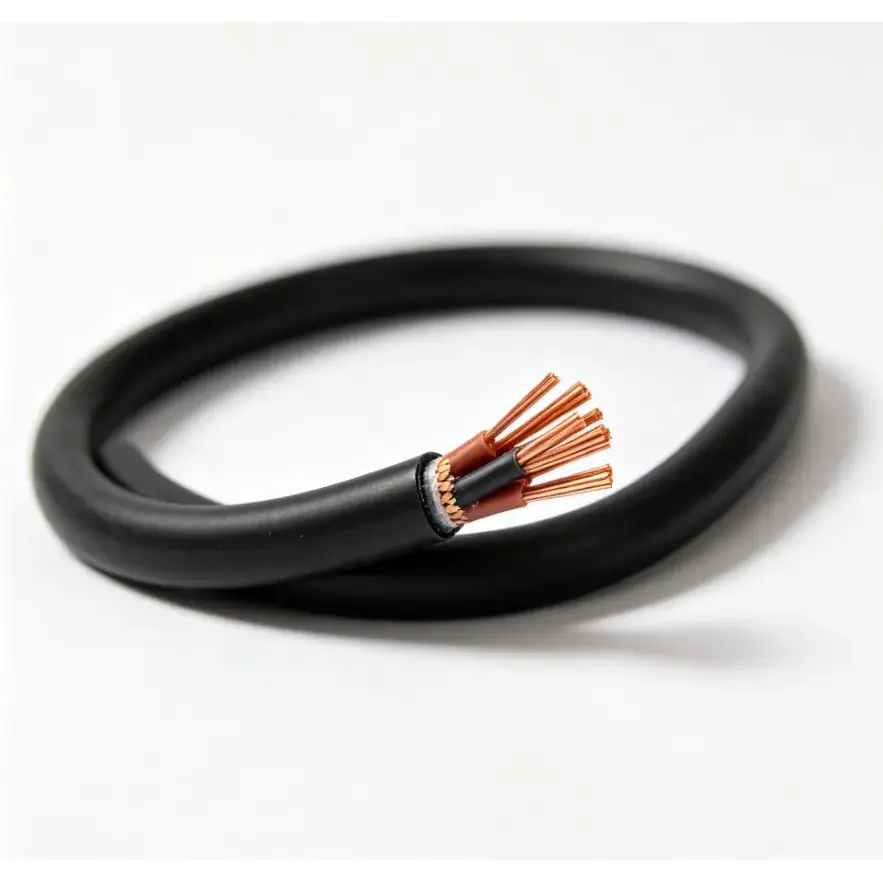

ہائی ٹمپریچر کنٹرول کیبل ایک خاص مقصد کی کیبل ہے جو بلند درجہ حرارت کے کام کرنے والے ماحول میں کنٹرول اور مانیٹرنگ سگنلز کی ترسیل کے لیے ہے۔ یہ سلیکون ربڑ یا فلورو پلاسٹک موصلیت اور اختیاری شیلڈنگ اور حفاظتی میان کے ڈھانچے کے ساتھ اعلی طہارت آکسیجن سے پاک تانبے کو موصل کے طور پر استعمال کرتا ہے۔ ملٹی اسٹرینڈ کنڈکٹر آلات کی وائرنگ کے لیے لچک فراہم کرتا ہے، جبکہ موصلیت اور میان کے مواد کو آپریٹنگ درجہ حرارت اور ارد گرد کے حالات کے مطابق منتخب کیا جا سکتا ہے۔

یہ تعمیر ان ایپلی کیشنز کے لیے ہے جہاں درجہ حرارت کی مزاحمت کیبل کے انتخاب کا ایک اہم حصہ ہے۔ عام ایپلی کیشنز میں دھات کاری، گرمی کا علاج، صنعتی بھٹی، تھرمل پروسیسنگ کا سامان اور دیگر صنعتی کنٹرول سسٹم شامل ہیں۔ اصل کیبل کی تفصیلات کا انتخاب مسلسل درجہ حرارت، چوٹی کے درجہ حرارت، برقی ضروریات، تنصیب کے حالات اور تیل، نمی یا سنکنرن میڈیا کی نمائش کے مطابق کیا جانا چاہیے۔

مصنوعات کی تفصیلات کے طول و عرض اور تکنیکی پیرامیٹر ٹیبل

مواد اور تعمیر

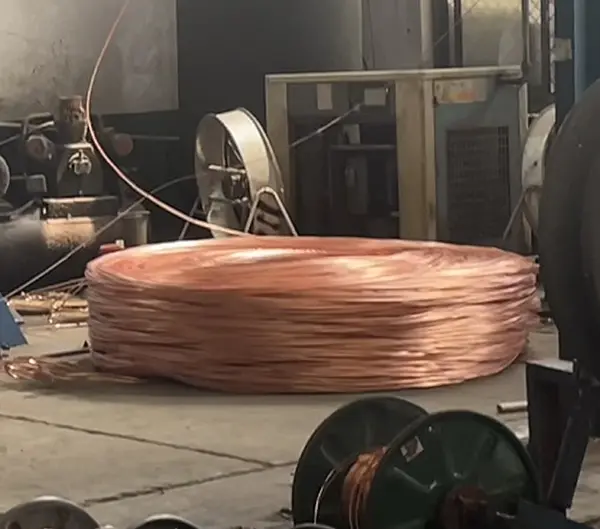

1. اعلی طہارت آکسیجن فری تانبے کا موصل

کنڈکٹر ایک ملٹی اسٹرینڈ لچکدار تعمیر میں اعلی طہارت کے آکسیجن سے پاک تانبے سے بنا ہے۔ ایک سخت ٹھوس کنڈکٹر کے مقابلے میں، پھنسے ہوئے ڈھانچے آلات اور کنٹرول کیبنٹ کے ارد گرد روٹنگ کے لیے زیادہ موزوں ہیں۔ دستیاب کنڈکٹر کراس سیکشن درج کردہ تفصیلات کی حد کے مطابق 0.5mm² سے 10mm² ہے۔

2. سلیکون ربڑ یا فلورو پلاسٹک موصلیت

سلیکون ربڑ اور فلورو پلاسٹک مختلف آپریٹنگ حالات کے لیے درجہ حرارت سے مزاحم موصلیت کے اختیارات فراہم کرتے ہیں۔ مواد کے انتخاب میں صرف درجہ حرارت کے بجائے مسلسل کام کرنے والے درجہ حرارت، قلیل مدتی درجہ حرارت کی نمائش، مکینیکل ضروریات اور ارد گرد کے ماحول پر غور کرنا چاہیے۔

3. کنٹرول سرکٹس کے لیے اختیاری شیلڈنگ

جب شیلڈنگ کی ضرورت ہو تو کیبل کو تانبے کے تار کی چوٹی یا تانبے کے ٹیپ کی لپیٹ سے لیس کیا جاسکتا ہے۔ مخصوص شیلڈنگ کوریج کی شرح ≥80% ہے۔ شیلڈنگ خاص طور پر متعلقہ ہے جہاں کنٹرول یا نگرانی کے سرکٹس آلات کے قریب نصب کیے جاتے ہیں جو برقی مداخلت پیدا کرسکتے ہیں۔

4. ایک سے زیادہ میان مواد کے اختیارات

بیرونی میان اعلی درجہ حرارت کے خلاف مزاحم کم دھواں والے ہالوجن سے پاک شعلہ retardant PVC، سلیکون ربڑ، فلورو پلاسٹک یا نائٹریل شیتھ کمپاؤنڈ استعمال کر سکتی ہے۔ دستیاب تعمیر درجہ حرارت کی مزاحمت اور تیل، تیزاب، الکلی اور دیگر صنعتی حالات کے خلاف مزاحمت کے مختلف امتزاج فراہم کرتی ہے۔

کارکردگی اور درخواست کے تحفظات

کنٹرول کیبل کا کام کرنے کا درجہ حرارت مکمل کیبل کی تعمیر سے طے ہوتا ہے، بشمول کنڈکٹر، موصلیت، میان اور تنصیب کی شرائط۔ اس وجہ سے، تصریح کا انتخاب کرنے سے پہلے درجہ حرارت کے درجے، ماحولیاتی نمائش اور برقی ضروریات کی ایک ساتھ تصدیق کی جانی چاہیے۔

1. طویل مدتی اور قلیل مدتی درجہ حرارت کی ضروریات

دستیاب طویل مدتی آپریٹنگ درجہ حرارت کے درجات 90℃، 180℃ اور 200℃ ہیں۔ منتخب تعمیر پر منحصر ہے، مختصر مدت کے چوٹی کا درجہ حرارت 250℃ سے 280℃ تک پہنچ سکتا ہے۔ سلیکون ربڑ اور ایف ای پی فلورو پلاسٹک ورژن بھی درجہ حرارت کو -60 ℃ تک مزاحمت کر سکتے ہیں۔ منتخب کردہ گریڈ سامان کے اصل درجہ حرارت کے پروفائل کے مطابق ہونا چاہیے۔

2. کنٹرول اور مانیٹرنگ سرکٹس کے لیے برقی کارکردگی

آکسیجن سے پاک تانبے کا کنڈکٹر کنٹرول اور مانیٹرنگ سگنلز کے لیے مطلوبہ برقی راستہ فراہم کرتا ہے، جبکہ موصلیت کی مزاحمت اور وولٹیج کو برداشت کرنے کے قابل پیمائش برقی کارکردگی کے اشارے فراہم کرتے ہیں۔ جہاں برقی مقناطیسی مداخلت ایک تشویش ہے، تانبے کی چوٹی یا تانبے کی ٹیپ کی حفاظت کی وضاحت کی جا سکتی ہے۔

3. صنعتی کام کے حالات کے خلاف مزاحمت

زیادہ درجہ حرارت والے علاقوں میں تیل، نمی، دھول، تیزابیت یا الکلائن مادے بھی شامل ہو سکتے ہیں۔ لہذا میان کو اصل ارد گرد کے میڈیم کے مطابق منتخب کیا جانا چاہئے۔ درجہ حرارت اور ماحولیاتی نمائش کے مختلف امتزاج کے لیے سلیکون ربڑ، فلورو پلاسٹک اور نائٹریل میان کے اختیارات پر غور کیا جا سکتا ہے۔

4. سامان کے ارد گرد لچکدار تنصیب

ملٹی اسٹرینڈ کنڈکٹر کی تعمیر صنعتی مشینری، کنٹرول کیبنٹ اور تھرمل آلات کے ارد گرد لچکدار روٹنگ کی حمایت کرتی ہے۔ بنیادی مقدار، کنڈکٹر کراس سیکشن اور مجموعی طور پر کیبل کی تعمیر دستیاب تنصیب کی جگہ اور سرکٹ کی ضروریات کے مطابق ہونی چاہیے۔

عام صنعتی ایپلی کیشنز

اس کیبل کو صنعتی ماحول میں کنٹرول، مانیٹرنگ اور سگنل سرکٹس کے لیے استعمال کیا جاتا ہے جہاں بلند درجہ حرارت کیبل کے انتخاب کو متاثر کرتا ہے۔ عام ایپلی کیشنز میں شامل ہیں:

● دھات کاری اور دھاتی پروسیسنگ کا سامان

● ہیٹ ٹریٹمنٹ لائنز اور تھرمل پروسیسنگ کا سامان

●صنعتی بھٹی اور حرارتی نظام

● اعلی درجہ حرارت کی پیداوار کی مشینری

●صنعتی کنٹرول کیبنٹ اور آلات کے کنکشن

●درجہ حرارت کی نگرانی اور کنٹرول سرکٹس

تیل، نمی، دھول یا corrosive صنعتی میڈیا کے سامنے کا سامان

کوالٹی کنٹرول اور تکنیکی تصدیق

صنعتی کیبل کی خریداری کے لیے، مصنوعات کی تصدیق کو قابل پیمائش تعمیرات اور برقی پیرامیٹرز پر توجہ دینی چاہیے۔ اہم اشیاء میں کنڈکٹر میٹریل، کنڈکٹر کراس سیکشن، بنیادی مقدار، موصلیت کا مواد، میان کی تعمیر، درجہ بند وولٹیج، موصلیت مزاحمت، موصل کی مزاحمت اور وولٹیج کا سامنا کرنا شامل ہے۔

پروڈکشن انسپیکشن میں قابل اطلاق پروڈکٹ کی تفصیلات کے مطابق جہتی چیک، کنڈکٹر ریزسٹنس ٹیسٹنگ، موصلیت مزاحمت ٹیسٹنگ اور پاور فریکوئنسی برداشت کرنے والی وولٹیج ٹیسٹنگ شامل ہو سکتی ہے۔ انجینئرنگ اور ایکسپورٹ آرڈرز کے لیے، تکنیکی دستاویزات اور ٹیسٹ کے ریکارڈ کی تصدیق مطلوبہ تفصیلات اور پروجیکٹ کی شرائط کے مطابق کی جا سکتی ہے۔

آرڈر کرنے سے پہلے کس چیز کی تصدیق کرنی چاہیے؟

ہائی ٹمپریچر کنٹرول کیبل کی تفصیلات کے لیے، کوٹیشن یا پروڈکشن سے پہلے درج ذیل معلومات کی تصدیق کی جانی چاہیے:

●مسلسل آپریٹنگ درجہ حرارت اور ممکنہ قلیل مدتی چوٹی درجہ حرارت

● مطلوبہ کنڈکٹر کراس سیکشن اور کور کی تعداد

● شرح شدہ وولٹیج اور برقی کارکردگی کی ضروریات

● چاہے تانبے کی چوٹی یا تانبے کی ٹیپ کی حفاظت کی ضرورت ہے۔

● مطلوبہ میان مواد اور ماحولیاتی مزاحمت

تیل، تیزاب، الکلی، نمی، دھول یا سنکنرن میڈیا کی نمائش

● مطلوبہ شعلہ retardant یا آگ مزاحم کارکردگی

●کیبل کی لمبائی، پیکیجنگ اور تکنیکی دستاویزات کی ضروریات

اکثر پوچھے گئے سوالات

1. یہ ہائی ٹمپریچر کنٹرول کیبل کس درجہ حرارت کو مسلسل برداشت کر سکتی ہے؟

دستیاب طویل مدتی آپریٹنگ درجہ حرارت کے درجات میں 90℃، 180℃ اور 200℃ شامل ہیں۔ منتخب تعمیر پر منحصر ہے، مختصر مدت کے چوٹی کا درجہ حرارت 250℃ سے 280℃ تک پہنچ سکتا ہے۔ سلیکون ربڑ اور ایف ای پی فلورو پلاسٹک ورژن بھی کم درجہ حرارت کو -60℃ تک مزاحمت کر سکتے ہیں۔

2. کنڈکٹر مواد استعمال کیا جاتا ہے؟

کنڈکٹر ملٹی اسٹرینڈ لچکدار تعمیر میں اعلی طہارت آکسیجن سے پاک تانبے کا استعمال کرتا ہے۔ دستیاب کنڈکٹر کراس سیکشن درج کردہ تکنیکی تفصیلات کے مطابق 0.5mm² سے 10mm² ہے۔

3. کیا شیلڈنگ شامل کی جا سکتی ہے؟

جی ہاں اختیاری شیلڈنگ میں تانبے کی تار کی بریڈنگ یا تانبے کی ٹیپ ریپنگ شامل ہے، جس میں ایک مخصوص شیلڈنگ کوریج کی شرح ≥80% ہے۔ شیلڈنگ ڈھانچہ کنٹرول سسٹم اور برقی مقناطیسی ماحول کے مطابق منتخب کیا جاسکتا ہے۔

4. کیا آپ کیبل کور، کراس سیکشن، شیلڈنگ اور شعلہ ریٹارڈنٹ گریڈ کو اپنی مرضی کے مطابق بنا سکتے ہیں؟

جی ہاں درج کردہ تعمیر 0.5mm² سے 10mm² تک 2 سے 61 کور اور کنڈکٹر کراس سیکشن کو سپورٹ کرتی ہے۔ شیلڈنگ، میان مواد، شعلہ retardant یا آگ مزاحم ضروریات اور کیبل کی لمبائی کی درخواست اور تکنیکی تفصیلات کے مطابق تصدیق کی جا سکتی ہے.

5. کیا کیبل تیل، تیزاب اور الکلی کی نمائش کے لیے موزوں ہے؟

دستیاب میان کے اختیارات میں سلیکون ربڑ، فلورو پلاسٹک، نائٹریل شیتھ کمپاؤنڈ اور اعلی درجہ حرارت سے بچنے والا PVC شامل ہیں۔ جہاں تیل، تیزاب، الکلی، نمی یا سنکنرن میڈیا موجود ہیں، میان مواد کو اصل کام کرنے والے ماحول کے مطابق منتخب کیا جانا چاہیے۔

6. بلک غیر ملکی تجارتی آرڈر کے لیے کونسی معلومات کی ضرورت ہے؟

براہ کرم مطلوبہ کنڈکٹر کراس سیکشن، بنیادی مقدار، آپریٹنگ درجہ حرارت، ریٹیڈ وولٹیج، شیلڈنگ کی ضرورت، میان کا مواد، کیبل کی لمبائی، ایپلیکیشن ماحول اور قابل اطلاق تکنیکی معیارات فراہم کریں۔ یہ تفصیلات کوٹیشن سے پہلے کیبل کی تعمیر اور پیداوار کی تفصیلات کی تصدیق کرنے کی اجازت دیتی ہیں۔
